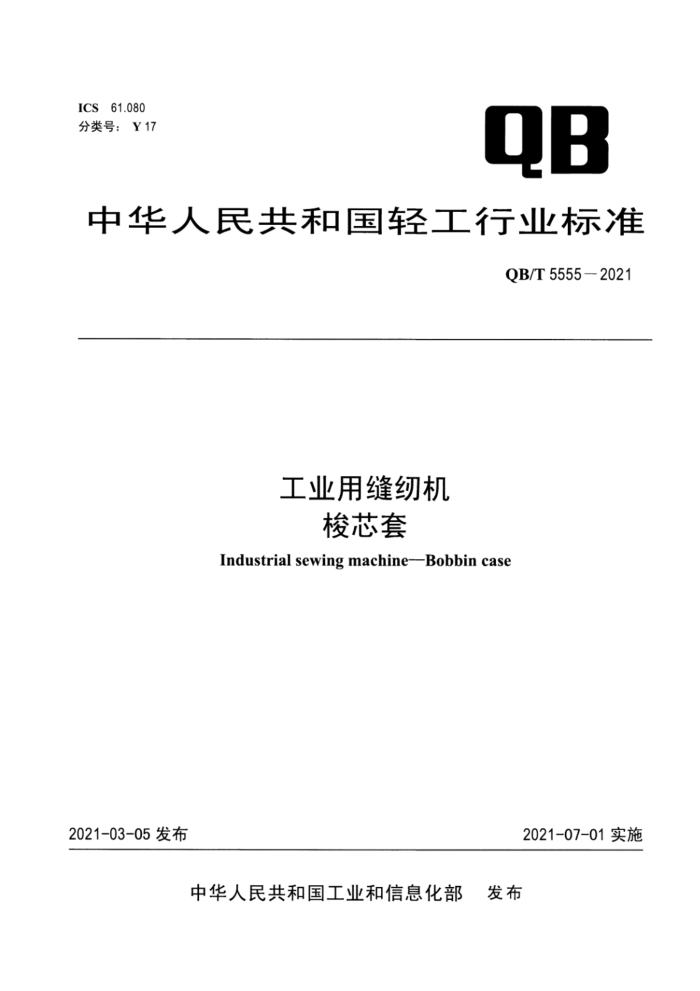

ICS 61.080
QB
分类号：Y17
中华人民共和国轻工行业标准
QB/T 5555-2021
工业用缝纫机
梭芯套
Industrial sewing machine—Bobbin case
2021-03-05发布
2021-07-01实施
中华人民共和国工业和信息化部 发布
QB/T 5555-2021
工业用缝纫机 梭芯套
1 范围
本标准规定了工业用缝纫机梭芯套的术语和定义、产品分类、要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准适用于工业用缝纫机梭芯套(以下简称“产品”)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2828.1-2012计数抽样检验程序 第1部分：按接收质量限(AQL)检索的逐批检验抽样计划
GB/T 2829-2002周期检验计数抽样程序及表(适用于对过程稳定性的检验)
GB/T 4340.1金属材料 维氏硬度试验 第1部分：试验方法
GB/T 6060.3表面粗糙度比较样块 第3部分：电火花、抛(喷)丸、喷砂、研磨、锉、抛光加工表面
3 术语和定义
下列术语和定义适用于本文件。
3.1
梭芯套 bobbin case安装在旋梭或摆梭内，用于放置梭芯并引导缝纫线的部件。
4 产品分类
4.1 分类
产品按工业用缝纫机类型分为：平缝机梭芯套、刺绣机梭芯套、平头锁眼机梭芯套等。
4.2主要组件和名称
产品的主要组件和名称见图1。其中弹簧片为可选件，其形状和主要尺寸参见附录A。
5要求
5.1 表面质量
5.1.1表面粗糙度Ra不应大于0.4μm。
5.1.2外表面应抛光(或滚光),过线部位应光滑、无锐棱。
5.1.3梭皮螺钉头部无毛刺且不应露出梭皮沉头孔。
