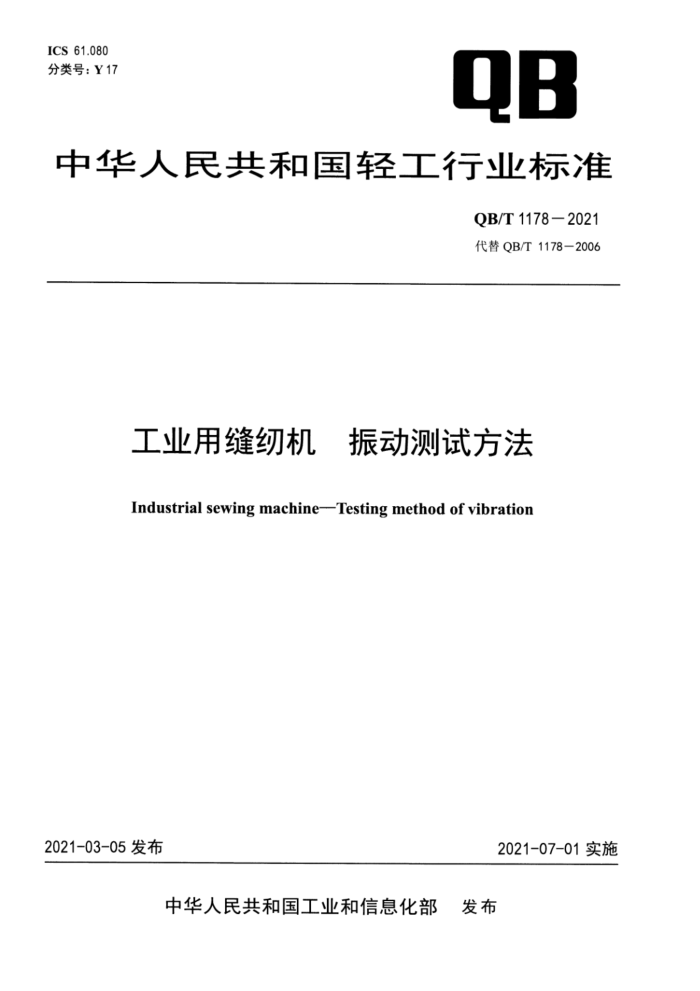

ICS 61.080
QB
分类号：Y17
中华人民共和国轻工行业标准
QB/T 1178-2021
代替QB/T 1178-2006
工业用缝纫机 振动测试方法
Industrial sewing machine—Testing method of vibration
2021-03-05发布
2021-07-01实施
中华人民共和国工业和信息化部 发布
QB/T 1178-2021
工业用缝纫机 振动测试方法
1 范围
本标准规定了工业用缝纫机振动测试的术语和定义、测试仪器、测试要求和测试记录。本标准适用于工业用缝纫机、缝纫单元和缝纫系统(以下简称“产品”)振动的测试。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 3947-1996声学名词术语
GB/T 30420.1-2013缝纫机术语 第1部分：基础术语
3 术语和定义
GB/T30420.1-2013和GB/T3947-1996界定的术语和定义适用于本文件。
4测试仪器
4.1 仪器检定
测量仪器应经检定合格，检定范围包括测量系统的各个单元(传感器，振动测量仪等)。
4.2仪器要求
4.2.1 仪器频率响应范围应为10Hz～1000Hz。在此频率范围内的相对灵敏度以80Hz加速度电荷灵敏度为基准，其他频率的相对灵敏度应在以80Hz加速度电荷灵敏度的-20%～10%范围以内，测量误差不应大于±5%。
4.2.2仪器振动位移范围应为0.001mm～3mm,振动加速度范围应为0.01m/s²～300m/s²,测量误差不应大于±5%。
4.2.3振动传感器的质量应小于50g,并适合10Hz～1000Hz测试范围的振动加速度及10Hz～500Hz测试范围的振动位移。
5测试要求
5.1 被测产品的放置
产品应放在水平且结实的地面上，机架应调整平稳。从地面到工作台的高度应为被测产品的设定高度。坐式工作台为(750±50)mm,立式工作台为(950±50)mm,缝制单元、缝制系统根据不同机型，按照被测产品的实际高度设定。
