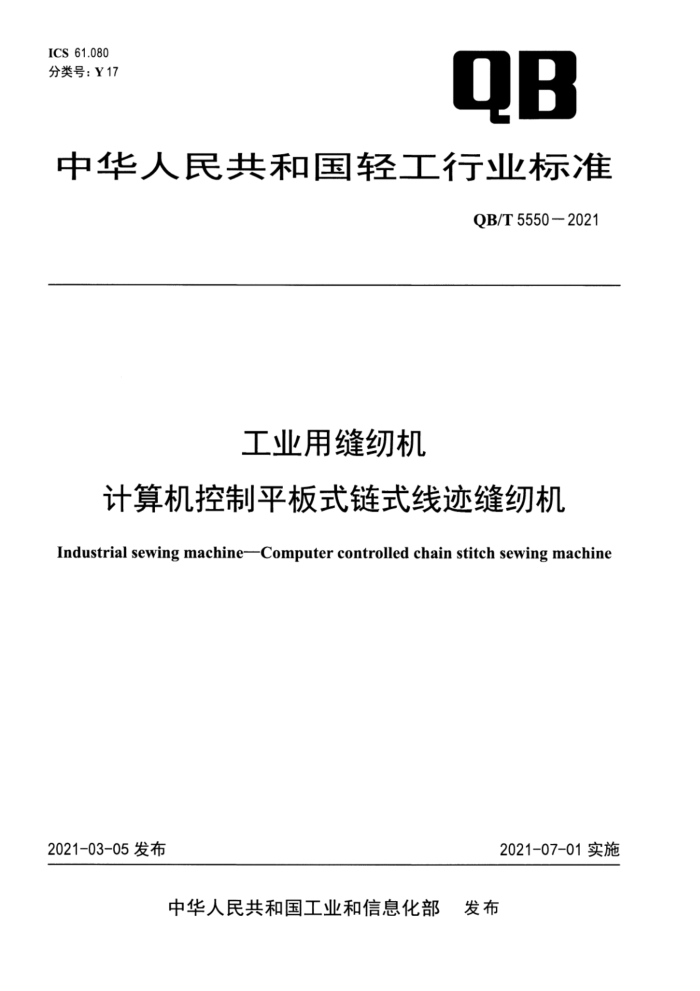

ICS 61.080
QB
分类号：Y17
中华人民共和国轻工行业标准
QB/T 5550—2021
工业用缝纫机计算机控制平板式链式线迹缝纫机
Industrial sewing machine—Computer controlled chain stitch sewing machine
2021-03-05发布
2021-07-01实施
中华人民共和国工业和信息化部 发布
QB/T 5550-2021
工业用缝纫机 计算机控制平板式链式线迹缝纫机
1 范围
本标准规定了计算机控制平板式链式线迹缝纫机的产品分类、要求、试验方法、检验规则和附件、标志、包装、运输、贮存。
本标准适用于缝纫薄料、中厚料和厚料等织物的计算机控制平板式链式线迹缝纫机(以下简称“产品”)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191-2008包装储运图示标志
GB/T 2829-2002周期检验计数抽样程序及表
GB/T 4208-2017外壳防护等级(IP代码)
GB/T4515-2008线迹的分类和术语
GB/T 6836-2018缝纫线
GB/T 12113-2003接触电流和保护导体电流的测量方法
GB/T 13384-2008机电产品包装通用技术条件
GB/T 17626.2-2018 电磁兼容 试验和测量技术 静电放电抗扰度试验
GB/T 17626.4-2018 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验
GB/T 24342-2009工业机械电器设备 保护接地电路连续性试验规范
GB/T 30421-2013工业用缝纫机 缝纫机、缝纫单元和缝纫系统的安全要求
QB/T 1177-2007工业用缝纫机 噪声级的测试方法
QB/T 1178-2006工业用缝纫机 振动的测试方法
QB/T 1572-1992缝纫机零件电镀通用技术条件
QB/T 2252-2012缝纫机机头启动转矩测试方法
QB/T 2505-2000缝纫机零件发黑通用技术条件
QB/T 2528-2001缝纫机涂装技术条件
QB/T 4303-2012工业用缝纫机 平板式链式线迹缝纫机机头
3产品分类
3.1 型式
本产品为平板式机体，采用单、双、三直针刺布、针杆挑线、单、双、三弯针勾线及下送料，分别形成GB/T 4515-2008规定的401型单、双、三列链式线迹。采用计算机控制系统(含外挂式、直驱式和一体式的机型),脚踏板控制，可实现自动停针位、慢启动、速度调节等功能。
3.2 基本参数
基本参数见表1。
