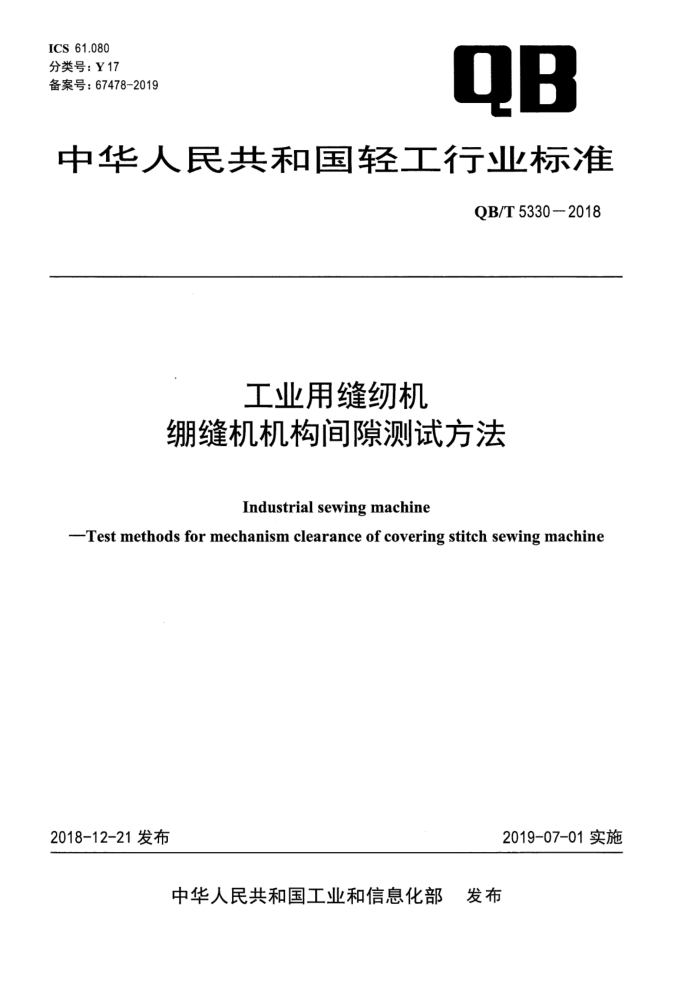

ICS 61.080
分类号：Y17
备案号：67478-2019
QB
中华人民共和国轻工行业标准
QB/T 5330—2018
工业用缝纫机绷缝机机构间隙测试方法
Industrial sewing machine—Test methods for mechanism clearance of covering stitch sewing machine
2018-12-21发布
2019-07-01实施
中华人民共和国工业和信息化部 发布
QB/T 5330—2018
工业用缝纫机 绷缝机机构间隙测试方法
1 范围
本标准规定了工业用绷缝机机构间隙的试验装置、试验方法和试验报告。本标准适用于工业用平合式、小方头式绷缝机机构间隙的试验，其他机型可参照执行。
2 试验装置
2.1 试验平台
平面度不低于1级(精度)平板。
2.2试验仪器与精度
2.2.1量程为0g1000g和0g～1500g推拉力计，精度为土3%。
2.2.2精度为0.01mm,量程不小于300mm的高度尺。
2.2.3精度示值为0.002mm的千分表。
2.3辅助工具
螺丝刀、固定主轴工具、内六角扳手。
3试验方法
3.1试验机构间隙名称
试验机构间隙名称见表1。
表1
序号
1
2
3
4
5
6
7
8
9
10
针杆机构
挑线杆机构
弯针机构
绷价机构
主送料牙机构
差动送料牙机构
机构间隙名称
运动方向间隙
旋转方向间隙
运动方向间隙
轴向间隙
运动方向间隙
轴向间隙
运动方向间障
轴向间隙
运动方向间隙
运动方向间隙
3.2试验方法
3.2.1针杆机构运动方向间隙
针杆处于最高点，固定主轴，测量点和加力点见图1,用推拉力计施加9.8N推拉力，千分表测得读数绝对值即为针杆机构运动方向间隙。
