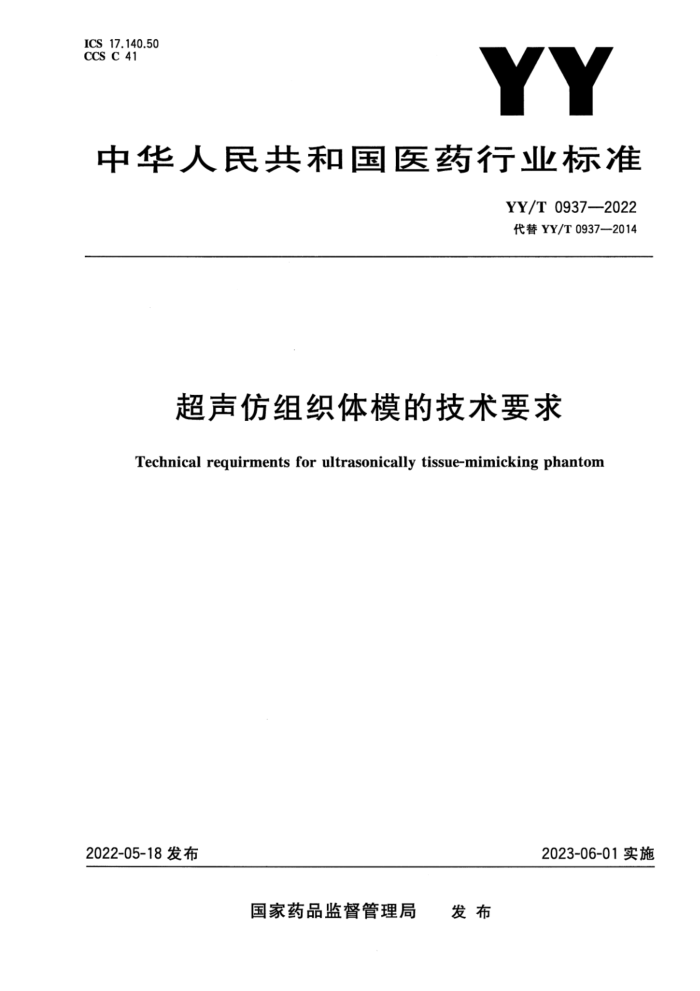

ICS 17.140.50 CCS C 41
中华人民共和国医药行业标准
YY/T 0937——2022 代替YY/T 0937—2014
超声仿组织体模的技术要求Technical requirments for ultrasonically tissue-mimicking phantom
2022-05-18发布
2023-06-01实施
国家药品监督管理局
发 布
YY/T 0937—2022
超声仿组织体模的技术要求
1 范围
本文件规定了超声仿组织体模的技术要求、随附文件、测量方法和评价。本文件适用于超声仿组织体模。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 4472 化工产品密度、相对密度的测定GB10152—2009 B型超声诊断设备
GB/T15261 超声仿组织材料声学特性的测量方法YY/T 0703—2008 超声实时脉冲回波系统性能试验方法
3 术语和定义
GB 10152—2009、YY/T 0703——2008界定的以及下列术语和定义适用于本文件。3.1
超声仿组织体模 ultrasonically tissue-mimicking phantom；ultrasound tissue phantom 由超声仿组织材料和其中嵌埋的一组或多组靶标组成的B型超声成像性能检测装置。【来源：GB10152—2009，3.8，有修改】3.2
超声仿组织材料 ultrasonically tissue-mimicking material
在超声频段内，其声速、衰减系数、背向散射系数等特性类似于软组织的材料。注：简称TM材料。
【来源：GB10152—2009，3.10，有修改】3.3
声衰减系数斜率 sound attenuation coefficient slope
TM材料声衰减系数与频率关系过直角坐标系原点拟合直线的斜率。注：单位为分贝每厘米兆赫兹，dB/（cm·MHz）。3.4
靶标 target
嵌埋于超声体模的TM材料中，用于检测B型超声成像仪器特定性能的目标物，如尼龙单丝、无回波圆柱（仿囊肿）、强散射圆柱（仿肿瘤）、无机非金属颗粒（仿结石）、具有指定散射水平和厚度的平面层、与背景背向散射不同的卵形体、背向散射不同的系列圆柱体、圆锥体等。3.5
盲区靶群 target group for dead zone
紧靠超声体模声窗下表面处，与声窗距离不同，依次斜向排列，用于检测B型超声成像盲区的一组
