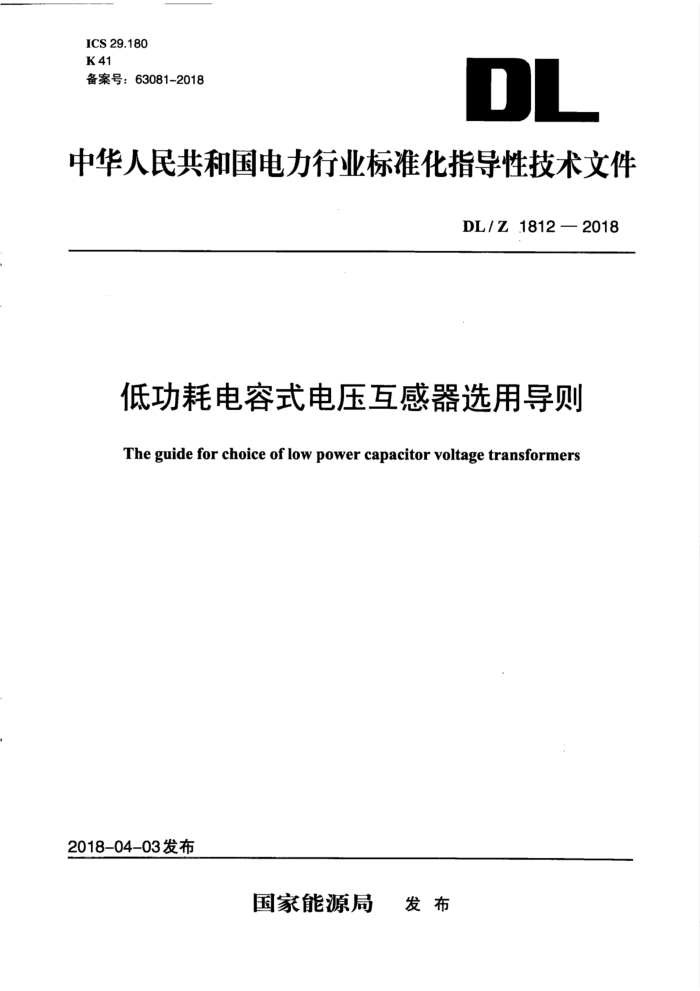

ICS 29.180
DL K41
备案号:63081-2018
中华人民共和国电力行业标准化指导性技术文件
DL/Z 1812—2018
低功耗电容式电压互感器选用导则The guide for choice of low power capacitor voltage transformers
2018-04-03发布
国家能源局 发 布
DL/Z1812—2018
低功耗电容式电压互感器选用导则
1 范围
本指导性技术文件规定了低功耗电容式电压互感器的使用条件、技术要求、结构与选型要求、试验、标志、使用期限、包装、运输及贮存等。
本指导性技术文件适用于126kV≤U≤800kV电压等级、频率为50Hz的低功耗电容式电压互感器。2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T311.1 绝缘配合 第1部分:定义、原则和规则GB/T13540 高压开关设备和控制设备的抗震要求GB/T20840.1 互感器 第1部分:通用技术要求
GB/T20840.5-2013 互感器 第5部分:电容式电压互感器的补充技术要求
GB/T 26218.2 污秽条件下使用的高压绝缘子的选择和尺寸确定 第2部分:交流系统用瓷和玻璃绝缘子
GB 50260 电力设施抗震设计规范JB/T5895 污秽地区绝缘子使用导则3 术语和定义
GB/T20840.1和GB/T20840.5—2013界定的及下列术语和定义适用于本文件。3.1
低功耗电容式电压互感器 low power capacitor voltage transformer 额定输出值不大于5VA、额定电容值不大于2000pF的电容式电压互感器。4 使用条件4.1 一般要求
除非另有规定,低功耗电容式电压互感器额定性能的使用条件是4.2所列的正常使用条件。如果实际使用条件与正常使用条件不同,则低功耗电容式电压互感器应依据用户要求的任何特殊使用条件设计,或者须作适当调整(见4.3)。4.2 正常使用条件4.2.1 环境温度
环境温度分为3类,见表1。
