ICS 29.240.01
DL CCS F22

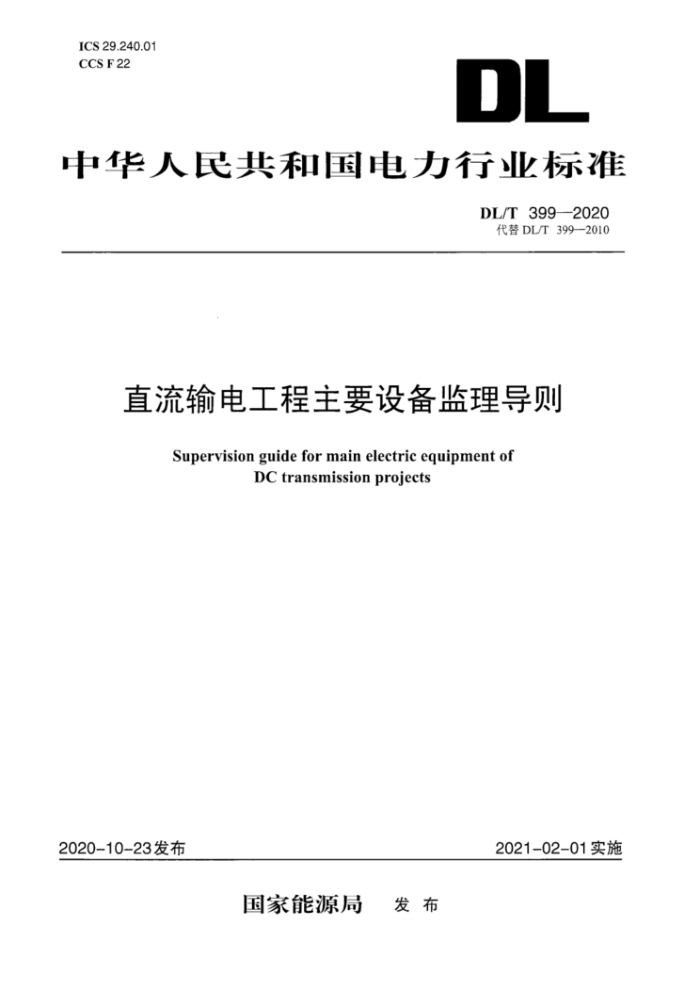

中华人民共和国电力行业标准
DL/T 399—2020
代替DL/T 399—2010
直流输电工程主要设备监理导则Supervision guide for main electric equipment of DC transmission projects
2021-02-01实施
2020-10-23发布
国家能源局
发 布
DL/T 399—2020
直流输电工程主要设备监理导则
1 范围
本文件规定了直流输电工程主要设备的监理工作总则、范围、依据、委托程序以及工作实施流程、监理内容（包括原材料及组部件、生产装配、出厂试验、包装发运等过程）。
本文件适用于指导直流输电工程换流站用主要设备（包括换流变压器、晶闸管换流阀以及直流控制保护系统）的全过程设备制造监理工作。2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T19001 质量管理体系 要求
GB/T19520.12 电子设备机械结构 482.6mm（19in）系列机械结构尺寸 第3-101部分： 插箱及其插件
GB/T26429 设备工程监理规范3 术语和定义
GB/T19001、GB/T26429界定的以及下列术语和定义适用于本文件。3.1
业主或项目单位 owner
直流输电工程主设备的订货方或签订设备采购合同的买方。3.2
制造单位 manufacturer 签订设备采购合同的卖方。3.3
分供商 subsupplier
与制造单位签订设备原材料及组部件采购合同的卖方。3.4
监理单位 supervisor unit
业主或项目单位依据合同或协议委托的有相应资质、实施监理工作的单位。3.5
监理 manufacturing supervision
监理单位受业主或项目单位委托，根据监理合同，按照采购合同、技术标准、国家有关法规，对设备制造过程的质量、工期实施监督。3.6
技术资料 technical data
与监理单位监理的设备有关的、在设备制造过程中的技术文件（包括本设备技术协议、设计文件、工艺标准、作业指导书等）。DL/T 399-2020 3.7
驻厂监理 site supervision
监理单位按设备监理服务合同约定，成立监理组，派驻监理人员，在制造单位内跟踪设备制造全过程，对设备的制造质量与进度进行监督。3.8
关键点见证 key point witness
监理单位按照监理服务合同约定，成立关键点见证组，对设备制造过程中的关键环节进行检查见证。3.9
巡检 tour inspection
业主或项目单位组织专业人员（巡检组）对监理工作及产品制造过程进行的定期或不定期检查。3.10
抽检 sample inspection
经有检测资质的机构对产品或产品的组部件、原材料进行定量抽样检测。3.11
监理大纲 supervision outline
监理范围、监理方式、监理职责、监理内容、监理制度等基本要求的要点。3.12
监理实施细则 rules for supervision implementation
依据监理大纲、监理服务合同和技术协议，规定监理工作要点、方法的项目作业方案。4 监理目的、工作方式及内容
4.1 监理目的
监督制造单位履行设备合同，保证设备制造质量，避免常见性质量问题，预防设备风险，把设备缺陷消除在出厂以前，满足工程建设质量要求。4.2 监理工作方式及内容
4.2.1 监理方式包括驻厂监理、关键点见证、抽检和巡检。4.2.2 驻厂监理主要工作包括：a）参与监理设备的设计评审；
b）审查制造单位质量管理体系及运行情况；
c） 查验主要生产工序的生产工艺设备、操作规程、检测手段、上岗资质、环境等；
d）查验原材料/组部件质量证明文件、试验/检验报告，并与实物核对，必要时进行第三方检测；e）查验采用的新技术、新材料、新工艺的实施；f） 现场见证生产全过程；g）见证出厂发运情况。4.2.3 关键点见证主要工作包括：
a）参与监理设备的设计评审；
b）审查制造单位质量管理体系及运行情况；
c）查验主要生产工序的生产工艺设备、操作规程、检测手段、上岗资质、环境等；
d）查验原材料/组部件质量证明文件、试验/检验报告，并与实物核对，必要时进行第三方检测；e）查验采用的新技术、新材料、新工艺的实施；
