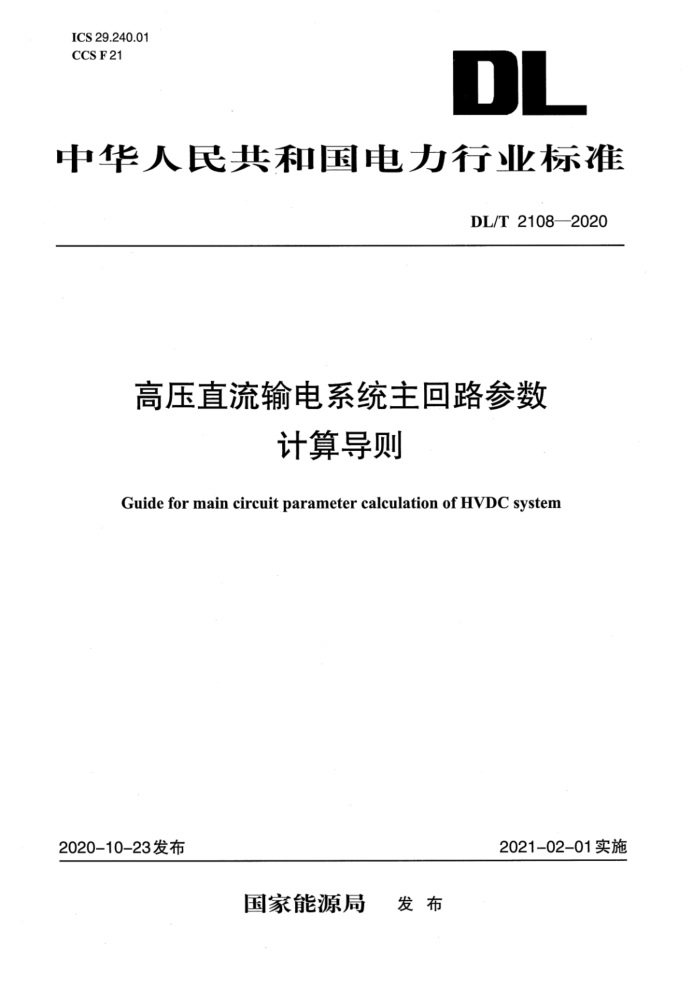

ICS 29.240.01
CCS F21
DL
中华人民共和国电力行业标准
DL/T 2108—2020
高压直流输电系统主回路参数计算导则
Guide for main circuit parameter calculation of HVDC system
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 2108—2020
高压直流输电系统主回路参数计算导则
1范围
本文件规定了高压直流输电系统主回路参数、运行控制参数及主要设备相关技术参数的计算条件和方法。
本文件适用于采用电网换相换流器的高压直流输电系统。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 13498高压直流输电术语
GB/T31460高压直流换流站无功补偿与配置技术导则DL/T5426 ±800kV高压直流输电系统成套设计规程
3术语和定义、符号
3.1术语和定义
GB/T13498界定的术语和定义适用于本文件。
3.2符号
GB/T13498界定的以及下列符号适用于本文件。
P —直流输电系统单极或单元输送功率，对于远距离高压直流输电系统，指送端换流站平波电抗器直流线路侧功率；
F.—换流器有功功率；
P.—6脉动换流器在额定功率下运行时，换流变压器和平波电抗器上的损耗之和；Q —12脉动换流器消耗的无功功率；0—换流器无功功率；Q₁ —换流站无功补偿容量；
Um —极线对地的直流电压，对于远距离直流输电，指平波电抗器线路侧直流电压；Ua—极线对中性线直流电压；
U。——6脉动换流器的理想空载直流电压；U、——换流变压器阀侧线电压；U₁ —换流变压器网侧线电压；
1. ——直流电流：
I, ——换流变压器阀侧线电流；d—总换相电抗的标么值；
d. —6脉动换流器感性压降的标幺值；
