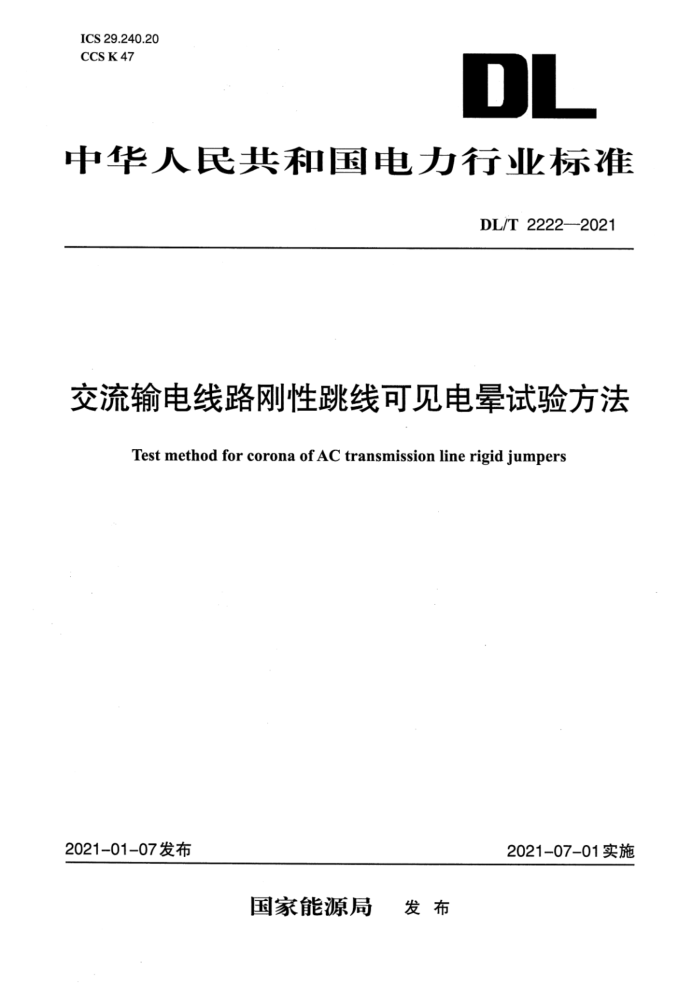

ICS 29.240.20
DL CCS K 47
中华人民共和国电力行业标准
DL/T 2222—2021
交流输电线路刚性跳线可见电晕试验方法Test method for corona of AC transmission line rigid jumpers
2021-01-07发布
2021-07-01实施
国家能源局
发 布
DL/T 2222-2021
交流输电线路刚性跳线可见电晕试验方法
1 范围
本文件规定了交流输电线路刚性跳线的可见电晕试验要求、试验方法、接收判据和试验报告等内容。本文件适用于500kV及以上电压等级交流输电线路耐张塔使用的刚性跳线，包括管式刚性跳线和笼式刚性跳线。2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2314 电力金具通用技术条件
GB/T2317.2 电力金具试验方法 第2部分：电晕和无线电干扰试验GB/T2900.19 电工术语 高电压试验技术和绝缘配合GB/T16927.1 高电压试验技术 第1部分：一般定义及试验要求DL/T345 带电设备紫外诊断技术应用导则3 术语和定义
GB2314、GB/T2900.19、GB/T2317.2界定的以及下列术语和定义适用于本文件。3.1
可见电晕 visible corona
电力金具表面发生一种气体放电现象，一般可用肉眼、望远镜、夜视仪、紫外成像仪观察到。3.2
电晕起始电压 corona inception voltage
在试品上施加的电压逐渐升高直至试品上发生可见电晕时的电压。3.3
电晕熄灭电压 corona extinction voltage
在试品上发生可见电晕后，逐步降低所施加的电压直至可见电晕消失时的电压。3.4
管式刚性跳线 tube type rigid jumper
刚性部分由铝管等管形材料构成，管体端部用引流软导线连接至耐张串的耐张线夹。3.5
笼式刚性跳线 cage type rigid jumper
由刚性加强支撑件和在支撑件上固定的软导线构成，支撑件上安装间隔棒和重锤，软导线固定在间隔棒上，直接连接至耐张串的耐张线夹。4 一般要求4.1 试验试品
4.1.1 应符合GB/T2314的要求，表面清洁，试验前可用无毛干布将试品擦拭干净。
