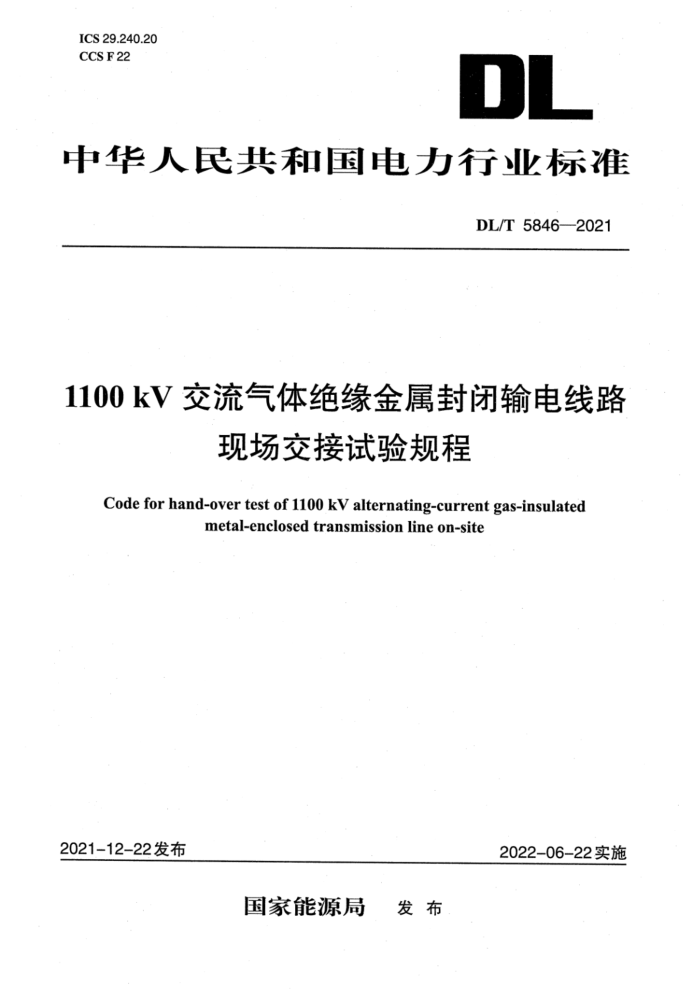

ICS 29.240.20
DL CCS F22
中华人民共和国电力行业标准
DL/T 5846-2021
1100kV交流气体绝缘金属封闭输电线路现场交接试验规程
Code for hand-over test of 1100 kV alternating-current gas-insulated metal-enclosed transmission line on-site
2021-12-22发布
2022-06-22实施
国家能源局
发 布
DL/T 5846-2021
1100kV交流气体绝缘金属封闭输电线路现场交接试验规程
1.范围
本文件规定了额定电压为1100kV的气体绝缘金属封闭输电线路（以下简称GIL）现场安装后、投入运行前的交接验收试验项目、技术要求和判断准则等要求。
本文件适用于采用SF。气体绝缘的1100kVGIL。采用SFa混合气体及其他替代气体绝缘的GIL可参考本文件。
本文件适用于在户外敞开式环境（含敞开式沟槽）、隧道、竖井、斜井和类似场所中敷设安装的1100kVGIL的现场交接试验，直埋式GIL的现场交接试验可参考本文件。2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2900.20 电工术语 高压开关设备和控制设备GB/T5832.1 气体分析 微量水分的测定 第1部分：电解法GB/T5832.2 气体分析 微量水分的测定 第2部分：露点法GB/T 8905 六氟化硫电气设备中气体管理和检测导则GB/T11023 高压开关设备六氟化硫气体密封试验方法GB/T12022—2014 工业六氟化硫
GB/T16927.1 高电压试验技术 第1部分：一般定义及试验要求GB 50150 电气装置安装工程电气设备交接试验标准
GB/T50832 1000 kV系统电气装置安装工程电气设备交接试验标准DLT506 六氟化硫电气设备中绝缘气体湿度测量方法DL/T593 高压开关设备和控制设备标准的共用技术要求DLT617 气体绝缘金属封闭开关设备技术条件DL/T978 气体绝缘金属封闭输电线路技术条件3 术语和定义
GB/T2900.20、DL/T593、DLT978界定的以及下列术语和定义适用于本文件。3.1
伸缩节 expansion joint
用于GIL壳体之间的连接或GIL与其他设备的连接，考虑到设备制造及安装误差、土建误差等因素，用来吸收GIL自身及其相连接设备因温度变化、地震力、设备操作或震动、检修人员在设备上工作以及土建伸缩缝和基础变形等引起的位移，且具有波纹管等形式的弹性接头。根据伸缩节在 GIL 中的作用不同，主要可分为普通安装型和温度补偿型两种。
注1：普通安装型伸缩节依靠拉杆限制住法兰平衡内压推力，抵抗内压推力对伸缩节的拉伸，主要用于调节安装或
装配误差，便于GIS（气体绝缘金属封闭开关）的拆装与复装，同时可补偿基础不均匀沉降引起的位移。注2：温度补偿型伸缩节可根据外部环境的变化，通过长拉杆、弹簧压力或内部压力平衡等调整轴向尺寸，来补偿
变形量。DL/T 5846-2021 3.2
感应电流快速释放装置 induced current fast by-pass device
用于断路器分闸后将GIL主回路接地的一种机械式开关装置，具有开合和承载感应电流的能力，根据预先设定的操作顺序进行分合动作。
注1：安装于GIL两端，在GIL内部故障导致GIL所在线路两侧断路器跳闸后，关合感应电流快速释放装置可旁
路GIL故障点处的感应电流，并消除感应电压。GIL检修时，可实现快速接地开关的功能，开合和承载感应电流。
注2：感应电流快速释放装置应与所在线路两端断路器之间装设可靠的联锁装置。感应电流快速释放装置处于合闸
位置，GIL所在线路两端断路器应不能合闸；GIL所在线路两端断路器处于合闸位置，感应电流快速释放装置应不能合闸。4 现场交接试验项目
GIL 安装完成后投入运行前应进行整体试验以检验安装质量和设备绝缘性能。GIL现场交接试验项目应包括下列内容：
a）外观检查；b）主回路电阻测量；c）气体密封性试验；d）气体的验收试验；e）气体质量验证；f）元件试验；g）主回路绝缘试验；
h）辅助回路和控制回路的绝缘试验。5 外观检查
5.1 GIL的整体外观应完好，无锈蚀损伤，外壳无刮伤或磕碰凹陷等。
5.2 充气管路、阀门及各连接部件的密封应良好；阀门开闭位置应正确；管道绝缘支架应良好。5.3 密度继电器及压力表的指示应正确。
5.4 汇控柜及感应电流快速释放装置（如有）、隔离开关（如有）、接地开关（如有）等元件上各种指示信号、控制开关的位置应正确。
5.5 汇控柜结合处、柜门与柜体间缝隙应均匀，密封条弹性应良好，门的开启关闭应灵活自如，紧锁可靠。
5.6 接地连接应良好、可靠。5.7 连接系统应正确连接。
5.8 监控和调节设备（包括加热器和照明）的功能应正常。5.9 核实接线、装配包括安装单元编号和位置应符合图纸和说明书要求。5.10 螺栓连接应紧固，并应满足安装说明书的要求。
5.11 伸缩节安装应满足安装说明书的要求。安装型和补偿型伸缩节应有明确的区分标识。安装完成后，伸缩节运输支撑螺杆及护环应确认拆除，导流排应预留配合伸缩节补偿的形变量，法兰面各位置螺栓紧固状态应正确，限位螺栓安装位置应正确且间隙值应满足极限温度时补偿量。对于补偿型伸缩节和用于沉降补偿的伸缩节，应检查标尺安装的完整性和正确性。
5.12 带调节功能的支撑系统的安装设置应正确，并应满足安装说明书的要求。滑动支架滑槽内应无沙石颗粒等异物，以防出现卡滞。滑动支架紧固螺栓不得缺失、松动，有抱箍的滑动支架抱箍不应倾斜。
