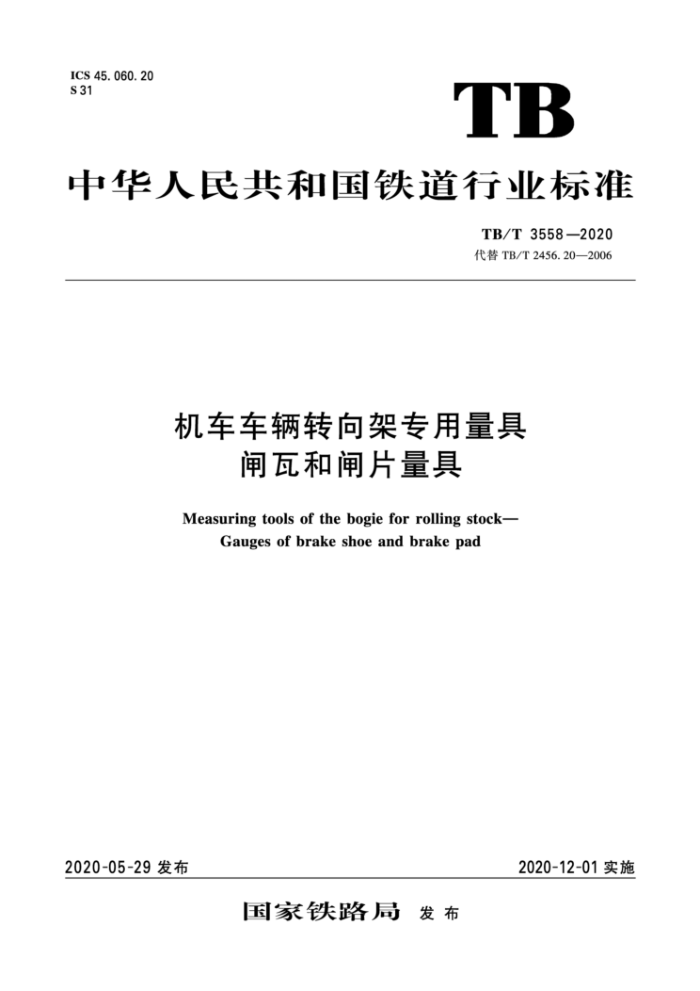

TB/T 3558-2020 代替 TB/T 2456.20—2006
机车车辆转向架专用量具闸瓦和闸片量具
Measuring tools of the bogie for rolling stock—Gauges of brake shoe and brake pad
2020-12-01实施
2020-05-29发布
目 次
前言………………………………………………………………………………………………………… 1
1 范围………………………………………………………………………………………………………1
2 规范性引用文件………………………………………………………………………………………….1
3 形式与尺寸 ………………………………………………………………………………………………1
4 技术要求 ………………………………………………………………………………………………11
5 检验方法与检验规则 ………………………………………………………………………………… 11
6 标志、包装、运输与储存 ……………………………………………………………………………… 14
附录A（规范性附录）机车车辆闸瓦和闸片量具使用方法 ……………………………………15
前 言
本标准按照GB/T1.1—2009给出的规则起草。
本标准代替 TB/T 2456.20—2006《机车车辆专用量具 第 20 部分∶车辆闸瓦样板》，与TB/T 2456.20—2006相比，除编辑性修改外，主要技术变化如下∶
——修改了范围（见第1章，2006年版的第1章）;
——修改了闸瓦弧面量具的结构及主要尺寸（见3.1，2006年版的2.1）;
——增加了闸瓦弧面塞尺、闸瓦宽、限位挡及内侧距量规和瓦厚测量尺（见3.2.3.6和3.7）;
——修改了瓦托安装位置、瓦厚及瓦宽量规的结构及主要尺寸（见3.3，2006年版的2.5和2.7）;
——修改了瓦鼻检查样板和瓦背抓料孔检查样板的结构及主要尺寸（见3.4 和3.5，2006年版的2.2~2.4和2.6）;
——增加了闸片安装孔和导向槽量规（见3.8~3.10）;
——增加了燕尾量具（见3.11 和3.12）;
——增加了闸片闸瓦测量尺（见3.13）;
——删除了车辆闸瓦校对样板和基准样板（见 2006年版的2.9~2.13和附录A）;
——增加了量具材质要求（见 4.3）;
——修改了量具测量面的表面粗糙度和硬度要求（见4.4，2006年版的3.3和3.4）;
——增加了测量尺示值误差等要求（见 4.5）;
——增加了量规两面平行度要求（见 4.6）;
——修改了量具表面防锈要求（见4.7，2006年版的3.1）;
——增加了通规工作面磨损极限（见 4.8）;
——删除了样板退磁处理要求（见 2006 年版的3.5）;
——增加了检验方法和检验规则（见第5章）;
——修改了量具标志要求（见6.1，2006年版的3.2和4.1）;
——增加了使用方法（见附录 A）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。
本标准由中车戚墅堰机车车辆工艺研究所有限公司提出并归口。
