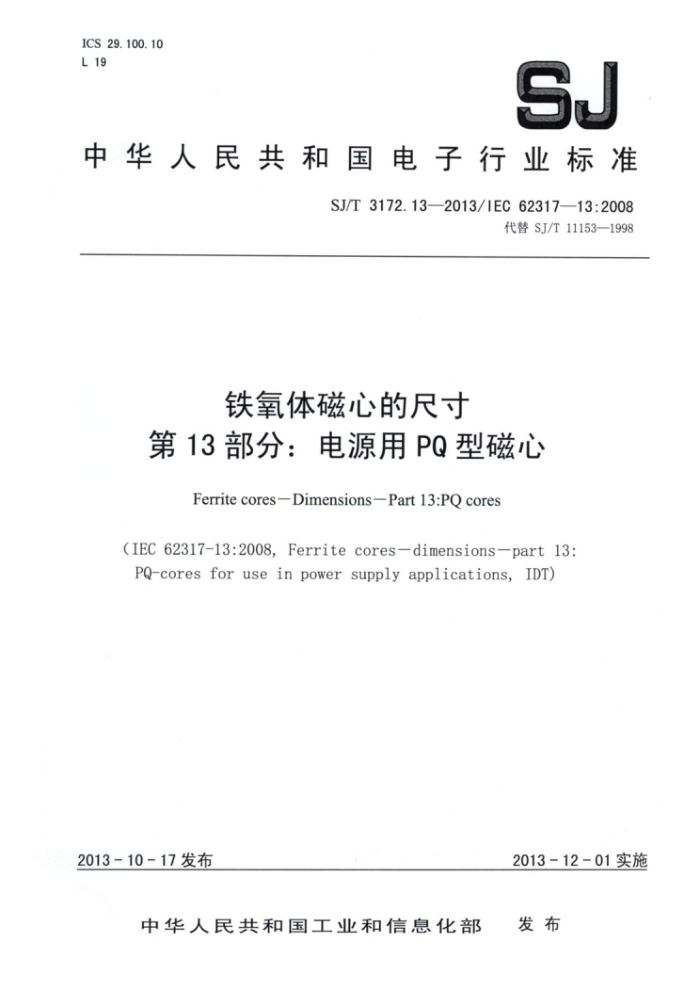

SJ/T 3172.13—2013/IEC 62317—13:2008代替 SJ/T11153-1998
铁氧体磁心的尺寸第13部分∶电源用PQ型磁心
Ferrite cores-Dimensions-Part 13:PQ cores（IEC 62317-13∶2008，Ferrite cores-dimensions一part 13∶PQ-cores for use in power supply applications,IDT)
2013-12-01实施
2013-10-17发布
本部分是铁氧体磁心尺寸系则标准中的第13部分。
本部分依据GB/T 1.1-2009给出的规则起草。
本部分代替SJ/T 11153—1998《磁性氧化物制成的PQ磁芯尺寸系列》。与SJ/T 11153—1998相比，本部分有如下变化∶
——标准名称由《磁性氧化物制成的PQ磁芯尺寸系列》改为《铁氧体磁心的尺寸 第13部分∶PQ型磁心》;
——增加了PQI 16/7.8、PQI 20/9及PQI 26/12三种低矮型磁心的内容;
——删除了单位制的内容（原标准第3章）;
——增加了磁路最小横截面积Amin的内容（见3.1.2）;
——删除了磁心卡簧的内容（原标准附录A）;
——增加了骨架插针及底部轮廓等内容（见3.3）;
——增加了安装的内容（见第4章）;
——增加了PQ磁心的设计、用量规检查磁心尺寸的实例及PQ磁心修正公式等内容（见附录A、B、C）。
本部分使用翻译法等同采用IEC 62317-13∶2008《铁氧体磁心-尺寸-第13部分∶电源用PQ磁心》。
为了便于使用，本部分对IEC 62317-13∶2008做了下列编辑性修改;—用小数点"."代替IEC标准中作为小数点的"，";
——改变标准名称以便与现有的标准系列一致;
——用"本部分"代替"本国际标准";
——删除了IEC标准的"前言";
——修改了部分视图的相对位置关系，对部分剖视图增加了剖面线，以符合我国有关机械制图的国家标准的规定。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。
本部分由全国磁性元件与铁氧体材料标准化技术委员会（SAC/TC 89）归口。
