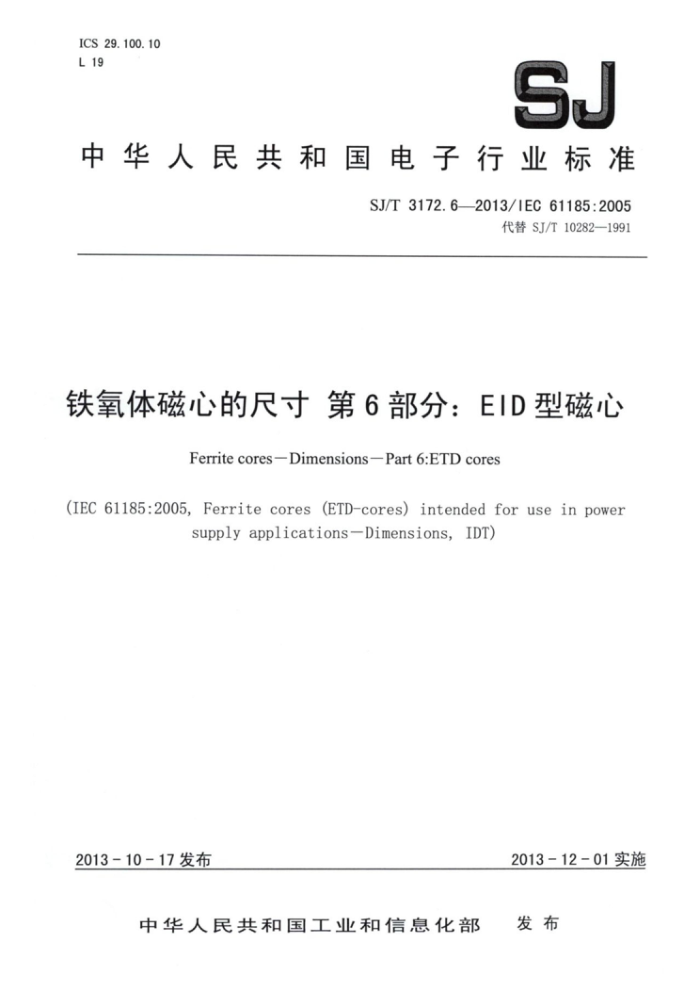

SJ/T 3172.6-2013/IEC 61185:2005代替 SJ/T 10282-1991
铁氧体磁心的尺寸第6部分∶EID型磁心
Ferrite cores-Dimensions-Part 6:ETD cores(IEC 61185:2005,Ferrite cores (ETD-cores)intended for use in power supply applications-Dimensions,IDT)
2013-12-01实施
2013-10-17发布
前 言
《铁氧体磁心的尺寸》标准拟分成以下几部分;
——第1部分∶通用规范
——第2部分∶罐型磁心
——第3部分;未配对罐型磁心
——第4部分;R型磁心及其附件
——第5部分∶EP型磁心及其附件
——第6部分∶ETD型磁心
——第7部分∶EER型磁心
——第8部分∶E型磁心
——第9部分∶平板磁心
——第10部分∶P型磁心及其附件
——第11部分∶EC型磁心
——第12部分∶未经涂覆的环型磁心
——第13部分;电源用PQ型磁心
——第14部分;电源用EFD型磁心
——第15部分;EI型磁心
——第16部分;UF型磁心
——第17部分∶低矮型磁心
——第18部分;UYF型磁心
——第19部分∶UY型磁心
——第20部分;1型磁心“
本部分是铁氧体磁心尺寸系列标准中的第6部分。
本部分依据GB/T 1.1—2009给出的规则起草。
本部分代替SJ/T 10282一1991《电源用磁性氧化物ETD磁芯的尺寸》。与SJ/T 10282-1991相比，本部分有如下变化;
——将标准名称改为《铁氧体磁心的尺寸 第6部分;ETD型磁心》;
——增加了ETD 19、ETD 24、ETD 29、ETD 54、ETD 59等五种磁心型号;—删除了单位制的内容∶
——增加了磁心安装的内容（见第5章）;
——删除了附录中有效参数1∶和A推导公式的内容。
本部分使用译法等同采用IEC 61185∶2005《电源用铁氧体磁心（ETD磁心）一尺寸》。
与IEC 61185;2005相比，本部分还做了下列编辑性修改∶
——用小数点"."代替IEC标准中作为小数点的"，";
——改变标准名称以便与现有的标准系列一致;
——用"本部分"代替"本国际标准";
——删除了IEC标准的"前言";
——修改了图1中两个视图的相对位置关系，以符合我国有关机械制图的国家标准的规定。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。
本部分由全国磁性元件与铁氧体材料标准化技术委员会（SAC/TC 89）归口。
