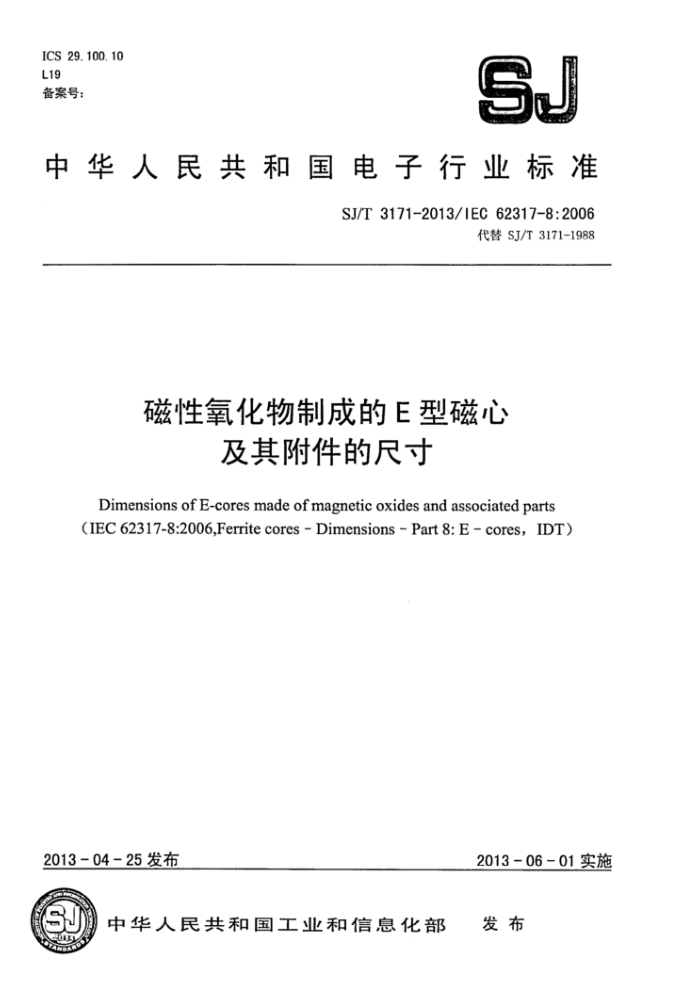

SJ/T 3171-2013/IEC 62317-8:2006代替 SJ/T 3171-1988
磁性氧化物制成的E型磁心及其附件的尺寸
Dimensions of E-cores made of magnetic oxides and associated parts (IEC62317-8:2006,Ferrite cores-Dimensions-Part 8:E-cores,IDT)
2013-06-01实施
2013-04-25发布
前 言
本标准按照 GB/T1.1—2009给出的规则起草。
本标准代替SJ/T3171—1988《磁性氧化物制成的矩形截面E形磁芯及其附件的尺寸》。
与SJ/T3171—1988相比，新增了更小型的E型磁心，对原标准中的酷心型号进行了细分（见表1）;并增加了磁心的Am值（见表2）。
本标准使用翻译法等同采用IEC 62317-8∶2006《铁氧体酷心—尺寸 第8部分;E型碟心》（英文版）。在本标准中规范性引用的国际文件有一致性对应关系的我国文件如下∶
——GB/T 20874—2007 磁性零件有效参数的计算（IEC 60205∶2001，IDT）
——与IEC62317-8∶2006相比，本标准还做了下列编辑性修改∶
——用小数点"."代替IEC标准中作为小数点的"，";
——调整了标准名称以便与现有的标准系列一致;
——用"本标准"代替"本国际标准";
——删除了IEC标准的"前言"，按 GB/T1.1-2009的编写规则编写本标准的"前言"。
——删除了IEC标准中表1、表2、表3中"旧版IEC规格（IEC61246）"栏和"企业规格"栏的内容。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。
本标准由全国磁性元件与铁氧体材料标准化技术委员会归口。
1 范围
本标准规定了磁性氧化物制成的矩形截面E型磁心（以下简称磁心）在机械互换性方面的主要尺寸和用于该类磁心的线圈骨架的基本尺寸以及计算这类磁心所用的有效参数值。
本标准基于这样的原则选取磁心尺寸∶企业标准、国家标准以及工业中广泛使用的磁心尺寸参见IEC 62317-1磁心选取的详细要求。
