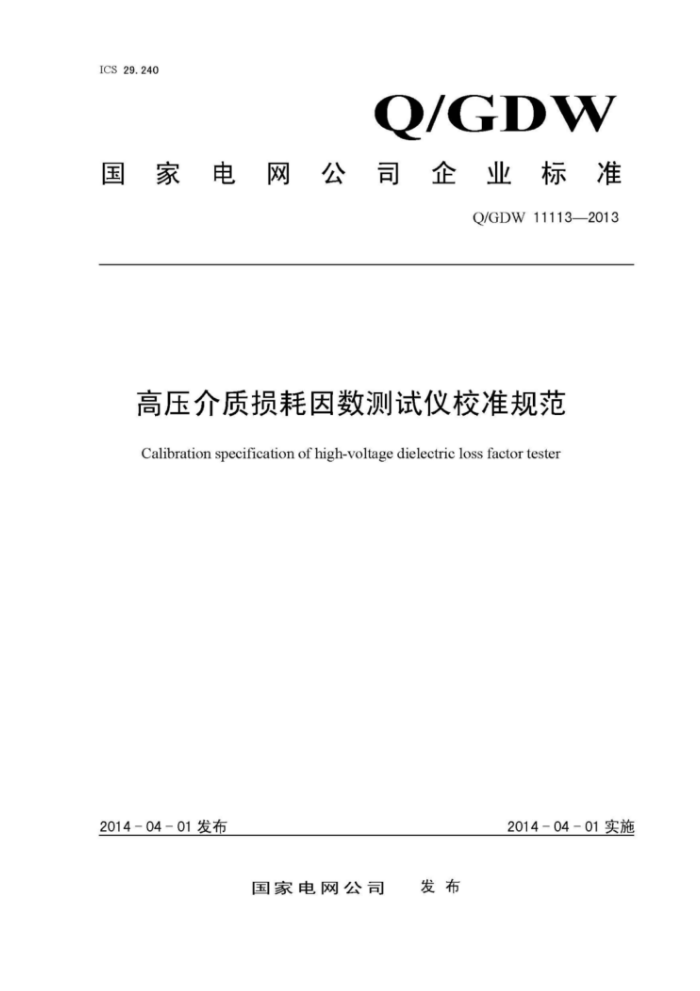

Q/GDW 11113-2013
高压介质损耗因数测试仪校准规范
Calibration specification of high-voltage dielectric loss factor tester
2014-04-01实施
2014-04-01发布
前 言
为保证高压介质损耗因数测试仪校准工作的规范性，准确评估高压介质损耗因数测试仪的质量和性能，特制定本标准。
本标准由国家电网公司营销部提出并解释;
本标准由国家电网公司科技部归口;
1 范围
本标准规定了高压介质损耗测试仪的计量特性、校准条件、校准项目和方法以及校准结果表达、复校时间间隔等要求。
本标准适用于工频条件下测量高压电器设备电容量和高压介质损耗因数测试仪的校准工作，不适用于高频电容器介质损耗测量仪（含RLC测试仪）、高压电容电桥的校准。
2 术语和定义
下列术语和定义适用于本文件。
2.1
高压介质损耗因数测试仪 high-voltage dielectric loss factor tester
应用数字测量技术，对高压电气设备的介质损耗因数和电容量进行自动测量的一种仪器。
2.2
介质损耗因数 dielectric loss factor
外施电压与由此引起的电流之间的相位差偏离π/2的弧度，即介质损耗角的正切值。
3 概述
高压介质损耗因数测试仪（以下简称"测试仪）工作原理如图1所示。是一种由高压电容及介质损耗因数测量单元、内置高压试验电源和高压标准电容器组成的测量装置，在结构上采用一体化设计，应用数字测量技术对各种高压电气设备进行自动测量电容量及介质损耗因数的仪器设备。通常高压试验电源输出试验电压不高于10 kV，频率为30 Hz~70 Hz。
