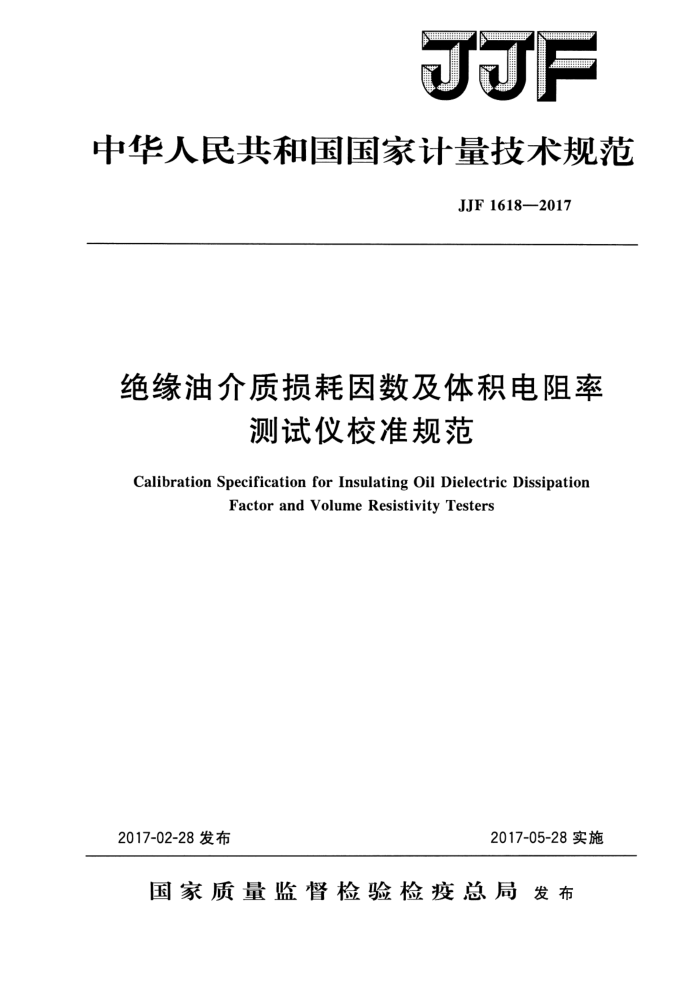

JJF
中华人民共和国国家计量技术规范
JJF1618—2017
绝缘油介质损耗因数及体积电阻率
测试仪校准规范
Calibration Specification for Insulating Oil Dielectric Dissipation
Factor and Volume Resistivity Testers
2017-02-28发布
2017-05-28实施
国家质量监督检验检疫总局发布 JJF1618—2017
绝缘油介质损耗因数及体积
电阻率测试仪校准规范 Calibration Specification for Insulating Oil Dielectric Dissipation Factor and Volume Resistivity Testers
JJF1618—2017
归口单位：全国电磁计量技术委员会高压计量分技术委员会主要起草单位：河南省计量科学研究院
国家高电压计量站
参加起草单位：国网安微省电力公司电力科学研究院
国网湖南省电力公司电力科学研究院
上海思创电器设备有限公司
本规范委托全国电磁计量技术委员会高压计量分技术委员会负责解释 JJF1618—2017
本规范主要起草人：
周秉时 （河南省计量科学研究院）贾红斌（河南省计量科学研究院）王斯琪（国家高压压计量站）李岚 (河南省计量科学研究院)
参加起草人：
朱琦（国网安微省电力公司电力科学研究院）刘 红（国网湖南省电力公司电力科学研究院）朱斌 (上海思创电器设备有限公司) JJF1618—2017
目 录
引言
(Ⅱ) (1) (1) (1) (1) (1) (1) (2) (2) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (7) (7) (8) (8) (9) (13) (15)
范围 2引用文件· 3术语和计量单位· 3.1介质损耗因数. 3.2绝缘油体积电阻率.
1
.
概述· 5计量特性.· 5.1介质损耗因数最大允许误差..· 5.2电容最大允许误差· 5.3 体积电阻率最大允许误差 5.4 温度最大允许误差· 5.5高压电源电压最大允许误差： 6 校准条件 6.1环境条件。 6.2测量标准及其他设备 7校准项目和校准方法· 7.1校准项目. 7.2校准方法· 8校准结果表达· 8.1 校准证书· 8.2测量不确定度的评定与表示要求 9复校时间间隔. 附录A 校准不确定度评定示例附录B 校准原始记录格式附录C 校准证书内页格式
4
++
.
..
.
.
..
-.:
1 JJF1618—2017
引言
本规范依据JF1071一2010《国家计量校准规范编写规则》、JF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》编制。
本规范为首次发布。
= JJF1618—2017
绝缘油介质损耗因数及体积电阻率
测试仪校准规范
1范围
本规范适用于绝缘油介质损耗因数及体积电阻率测试仪（以下简称油介损仪）的校准。
本规范不适用于高压介质损耗因数测试仪和高压电容电桥的校准。
2引用文件
本规范引用了下列文件： JJG690一2003高绝缘电阻测量仪（高阻计） JJG1005—2005电子式绝缘电阻表 GB/T5654一2007液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量 GB/T16927.2一2013高电压试验技术第2部分：测量系统 GB/T21216一2007绝缘液体测量电导和电容确定介质损耗因数的试验方法 DL/T421一2009电力用油体积电阻率测定法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1介质损耗因数dielectricdissipationfactor
介质损耗因数（tans）是损耗角的正切值。
3.2绝缘油体积电阻率insulatingoilvolumeresistivity
绝缘油体积电阻率是液体介质在单位体积内电阻的大小，单位：2·m。 4概述
油介损仪是测量绝缘油介质损耗因数和体积电阻率的仪器。包括油杯、温控系统、
测量电路（信号处理单元及信号测量单元）、交直流高压电源、电容标准器、体积电阻率测量系统等。
介质损耗因数和电容测量原理如图1所示：标准回路由内置高稳定度电容标准器 C.和标准回路采样电阻Rsn组成；被试回路由被试油品（Cx1、Rx）和被试回路采样电阻Rx组成。Cx是油的等效电容，Rx是油产生各种损耗的等效电阻。HV是交流高压电源。介质损耗因数测量方法采用正接法。
1 JJF1618—2017
R. FCxl
HVO
信号处理单元
Rs
Rsx
图1油介损仪的介损和电容测量原理图
体积电阻率测量原理如图2所示：被测绝缘油体积电阻率接在高压端和低压端之间，信号测量单元对被测绝缘油体积电阻率的采样信号进行处理，得到体积电阻率。 DHV为直流高压电源。体积电阻率和绝缘电阻的换算见式（1）：
p=0.113C.R
(1)
式中： p -绝缘油体积电阻率，Q·m； C。油杯的空杯电容，pF; R一一绝缘油绝缘电阻值，2。
信号测量单元
体绝积缘电
DHVE
ol
油阻率
U
图2油介损仪的体积电阻率测量原理图
5计量特性
5.1 介质损耗因数最大允许误差：
±(a%×D+D。)
(2)
式中：
一与被校油介损仪介质损耗因数测量有关的系数；
Q-
2 JJF1618—2017
D一油介损仪介质损耗因数测量示值； D。一介质损耗因数测量的零值误差，一般不大于0.0002。
5.2电容最大允许误差：
±(b%×C+CM）
(3)
式中： b——与被校油介损仪电容测量有关的系数； C——油介损仪电容测量示值； CM一电容测量的零值误差，pF。一般不大于2pF。
5.3体积电阻率最大允许误差：
±(e%×px)
(4)
式中： e一一被校油介损仪（仅对体积电阻率）的准确度等级： Px——油介损仪体积电阻率测量示值，α·m。
5.4温度最大允许误差：
±0.5℃。 5.5高压电源电压最大允许误差 5.5.1交流电压一般为士3%，电压单位：kV。 5.5.2直流电压一般为士3%，电压单位：kV。 6校准条件 6.1环境条件
油介损仪校准环境条件应满足以下要求： a）环境温度：20℃士5℃； b）环境相对湿度：不大于60%； c）周围无影响测量的强电场和交变磁场； d）对交流220V供电的油介损仪电源要求： 1）电压：220V±11V； 2）频率：50Hz士0.1Hz; 3）谐波总含量不大于3%。
6.2测量标准及其他设备
油介损仪校准的测量标准设备主要由介质损耗因数标准器、标准电容、绝缘电阻检定装置、温度测量仪表、高压测量设备等组成。 6.2.1介质损耗因数标准器量程范围：010%，其示值误差一般不超过被校油介损仪示值允许误差的1/4。 6.2.2标准电容量程范围：（0200)pF，其示值误差一般不超过被校油介损仪示值允许误差的1/4。
3
