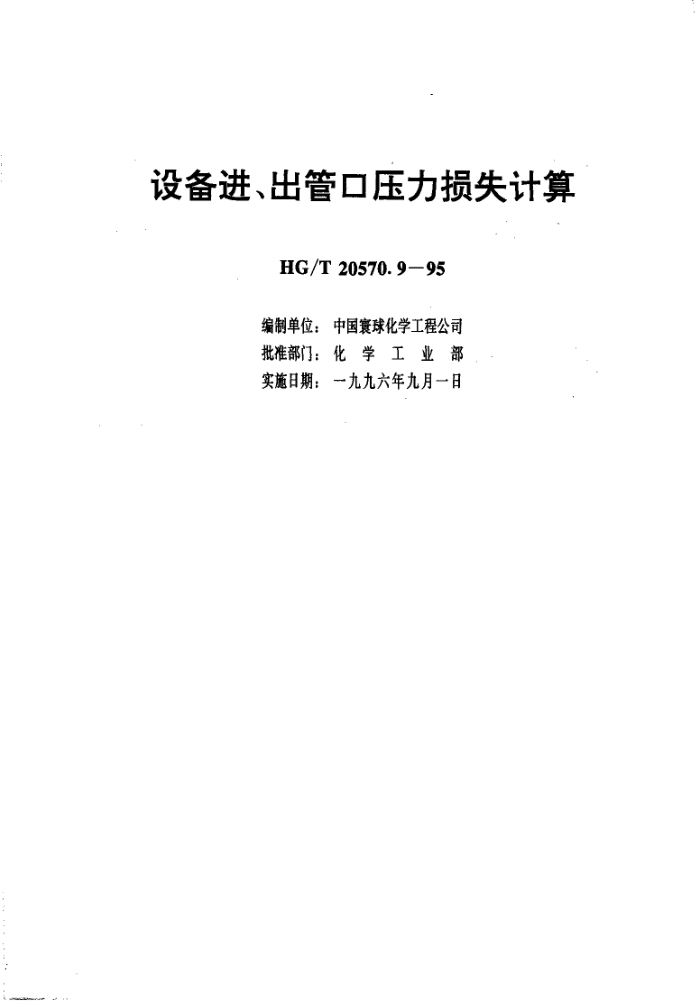

HGT 20570.9-1995 设备进、出管口压力损失计算
1 应用范围和说明
1.0.1 本规定适用于单独计算设备进、出管口的压力损失。这部分阻力是系统压力降的一部分，称为局部阻力。它是由于液体经过设备的进口或出口时，流体的流速或流动方向突然发生变化，以致出现涡流，增加了流体质点的相对运动和内部摩擦作用而形成的。
1.0.2 设备进、出管口的压力损失有三种表示方法∶
1.0.2.1 采用管中流体速度头与局部阻力系数表示。
1.0.2.2 采用压力降表示。
1.0.2.3 采用当量长度，将流体产生的局部阻力折合成相当于流体流过长度同直径的管道时产生的阻力表示。
1.0.3 与流体速度头一起表示管子进、出口阻力的局部阻力系数，与设备的接管形式有关（见图7.0.1）。设备进、出口压力损失一般可按锐边进、出管口进行保守推测（速度头损失）。
1.0.4 本规定除注明外，压力均为绝对压力。
2.0.1 用速度头与局部阻力系数表示的表达式
2.0.2 用压力降表示的表达式
3 计算中应注意的问题
3.0.1 可压缩流体
当可压缩性流体在管中流动时，由于克服流体阻力而使压力降低，流体的体积（密度）就要发生变化。因此，对可压缩性流体进行水力计算时，必须考虑流体密度变化引起的阻力变化。在高压系统中进口或出口压力损失（按同一速度头计）所引起密度变化很小，通常可以忽略不计;而在低压系统中该压力损失所引起密度变化的影响是不能忽略的，尤其在真空系统中。
3.0.2 易闪蒸流体
当容器中流体的压力或液柱头发生变化时，设备进、出口管内流体在流速一定和压力降低时可能会出现闪蒸。因此，必须在容器内给以足够的液柱头和/或足够的设备进、出口管径尺寸，使之降低流体速度以防止闪蒸，从而减少流体进、出设备管口的压力损失和减少由于加速度在设备管口中产生的压力变化。
