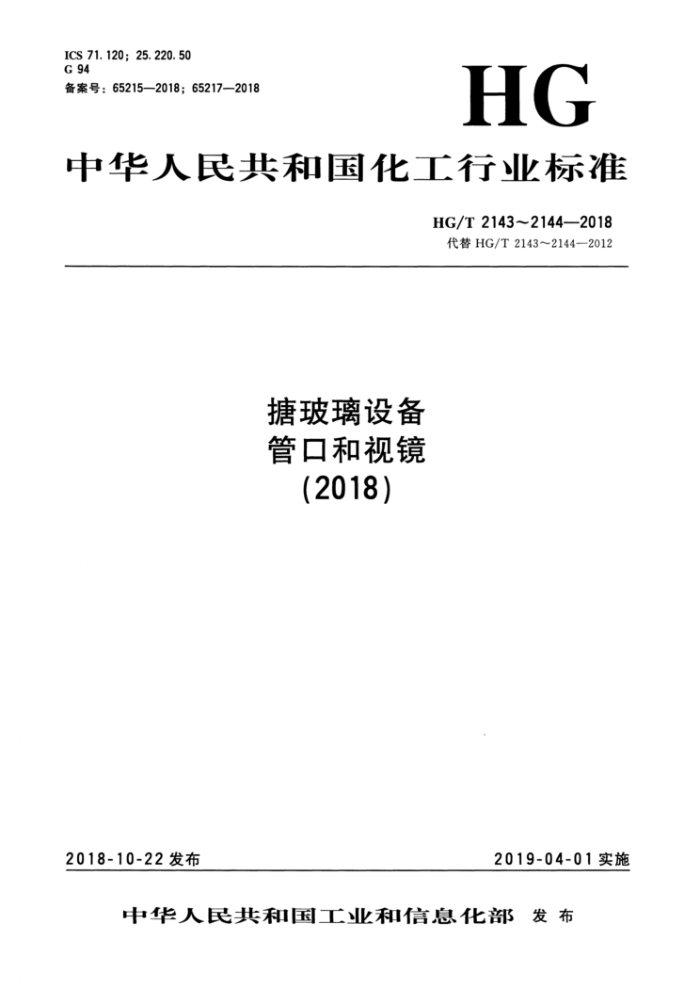

ICS 71.120; 25.220.50 G 94 备案号：65215—2018；65217—2018
HG
中华人民共和国化工行业标准
HG/T2143~2144—2018 代替HG/T2143~2144—2012
塘玻璃设备管口和视镜
(2018)
2019-04-01实施
2018-10-22发布
中华人民共和国工业和信息化部发布 目 录
HG/T2143--2018 携玻璃设备 管口 HG/T2144—-2018 携玻璃设备 视镜
(1) (11)
.o. ICS71.120;25.220.50 G94 备案号：65215-2018
HG
中华人民共和国化工行业标准
HG/T2143—2018 代替HG/T2143—2012
塘玻璃设备管口
Glass-lined steel vessel-Nozzles
2019-04-01实施
2018-10-22发布
中华人民共和国工业和信息化部发布 HG/T 2143—2018
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替HG/T2143一2012《塘玻璃设备管口》。与HG/T2143一2012相比，除编辑性修
改外主要技术变化如下：
-对管口用材质进行了修订，取消了Q235B钢材牌号，增加了管口用钢材牌号 （见3.5、 4.1，2012年版的3.4、4.1)；
—对DN25～DN100、DN200～DN300管口的R尺寸进行了调整（见表1，2012年版的表1）；
增加了DN350规格管口（见表1）。 本标准由中国石油和化学工业联合会提出。 本标准由全国塘玻璃设备标准化技术委员会（SAC/TC72）归口。 本标准起草单位：靖江市方大锻造有限公司、苏州市协力化工设备有限公司、江阴市标准化研
-
究所。
本标准主要起草人：洪杰、钱建丰、曹霞、彭华涛。 本标准所代替标准的历次版本发布情况为：
HG5-261—1969；HG5-261—1979；HG/T2143—1991；HG/T2143—2006；HG/T2143- 2012。
(3)
I HG/T2143—2018
塘玻璃设备管 口
1范圈
本标准规定了塘玻璃设备用管口的型式、基本参数、尺寸、要求以及出厂文件、包装、运输和贮存。
本标准适用于公称压力小于或等于1.0MPa、设计温度高于或等于一20℃至200℃的糖玻璃设备、 管道和管件用管口。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T699 优质碳素结构钢 GB/T713 锅炉和压力容器用钢板 GB/T1804 一般公差未注公差的线性和角度尺寸的公差 GB/T8163 输送流体用无缝钢管 GB25025 塘玻璃设备技术条件 NB/T47008 承压设备用碳素钢和合金钢锻件 YB/T4068 热轧环件
3 型式、基本参数及尺寸
3. 1 按照不的结构型式，塘玻璃管口分为A型管口和B型管口。 3.2 2A型管口结构型式见图1，基本参数及主要尺寸见表1。
(5)
1 HG/T2143—2018
Dz
D
图1A型管口结构型式表1 管口基本参数及主要尺寸表
尺寸/mm H1 H2 R
参考质量/kg
公称直径 DN/mm D2 D,
公称压力
T bmin A型
B型 0. 55 0. 75 0. 90 1. 3 1. 9 2. 4 3. 5 5.1 6. 6
68 42 27 40 50 90 3 14 4 0. 50
25 32 40 50 102 73 53 40 55 10 3 16 5 65 122 92 68 40 55 10 3 16 5
0. 65 0.80 1. 1 1. 5 1. 8 2. 5 3. 4 4. 3
78 52 35 40 50 8 3 14 4 88 60 43 40 50 8 m 14
16 5 18 5 18 5
80 100 125 188 156 128 45 80 12 150
138 107 83 40 60 10 158 127 103 45 75 10
4
4
PN10
A
212 181 153 50 90 12 4 20 6
200 268 235 203 50 100 12 4 20 6 6. 3 10. 6
320 285 253 55 115 12 4 22 8 8.7 15. 1
250 300 370 335 303 60 130 12 4 24 10 11. 2 20.0 350 432 388 353 60 140 15 4 24 10 14.3
28.2 35, 3
482 439 403 65 155 15 4 26 10 18. 5
400
H、H2为参考尺寸，按实际使用要求确定。bmia为对接处厚度，其厚度应与封头、筒体部位冲孔后对接处厚度相近。对接处的坡口型式由供需双方确定。
B型管口结构型式见图2，基本参数及主要尺寸见表1。图2中角度α按实际使用要求确定。
3. 3
3.4公称压力PN6管口的型式见图1和图2，基本参数及主要尺寸参见附录A。
(6)
2 HG/T2143—2018
D2
D,
d
图2B型管口结构型式
3.5标记及其示例：
以符合HG/T2143、设计压力为1.0MPa、公称直径为100mm、结构型式为A型、材料牌号为10的塘玻璃设备管口为例，其标记为：
塘玻璃管口HG/T2143-A-10-100-10
标记中各要素的含义如下： A——管口结构型式代号； 10-设计压力为1.0MPa; 100—公称直径为100mm 10—金属材料牌号为10。
4要求
4.1制造管口钢材的化学成分和力学性能应符合GB25025的要求；采用10钢管压制时还应符合 GB/T8163的要求；采用Q245R或Q345R材料时还应符合GB/T713的要求；采用10热轧环形件时还应符合YB/T4068的要求；采用20碳素钢锻件时还应符合NB/T47008中Ⅱ级锻件的要求；采用10优质碳素结构钢材料时还应符合GB/T699的要求。
4.2 管口设计、制造、检验和验收应符合GB25025的规定。 4.3 机加工面未注尺寸公差应符合GB/T1804规定的m级要求。 4.4 表1中bmi为最小厚度，制作时应考虑与对接处壁厚相匹配，以保证对接接头的质量。 4.5 管口外缘应有公称直径、公称压力、材料牌号和产品批号或编号的钢印。
5出厂文件、包装、运输和贮存
5.1出厂产品应附带装箱单、产品合格证。产品合格证至少应包括制造单位、产品批号、材料的化学成分和力学性能、公称压力、公称直径、主要尺寸和数量等内容。大于或等于DN250的管口应提
(7)
3 HG/T2143—2018 供产品编号。 5. 2 搬动和运输管口时，应避免碰撞，防止变形和影响待塘表面的质量。 5. 3 产品应存放在室内，不允许露天存放或堆置。
(8)
4
