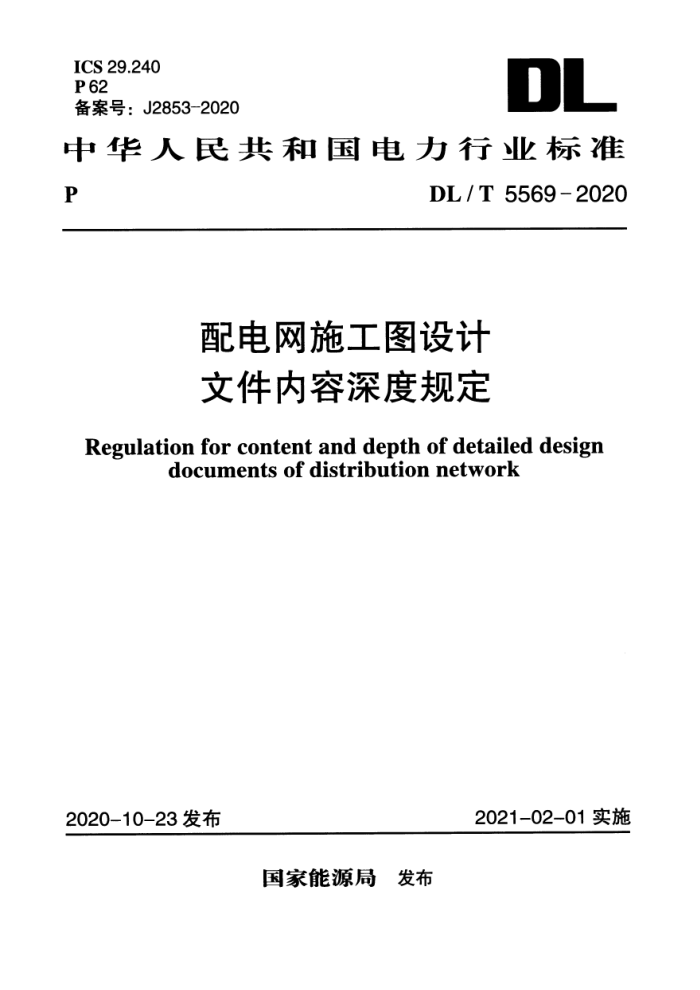

DL/T 5569-2020
配电网施工图设计文件内容深度规定
Regulation for content and depth of detailed design documcnts of distribution network
2020-10-23发布
2021-02-01实施
前 言
根据《国家能源局关于下达 2014 年第二批能源领域行业标准制（修）订计划的通知》（国能科技〔2015〕12 号）的要求，标准编制组经广泛调查研究，认真总结了国内外配电网施工图设计文件经验，并在广泛征求意见的基础上，制定本标准。
本标准的主要技术内容有;总则、基本规定、配电站、架空线路、电缆线路、通信、施工图预算、附件。
目 次
1 总则 …………………………………………………（1 ）
2 基本规定 …………………………………………………（2）
3 配电站 ……………………………………………………（3）
3.1 电气一次 ………………………………………………（3）
3.2 电气二次 ………………………………………………（5）
3.3 土建建筑 ………………………………………………（6）
3.4 土建结构 ………………………………………………（8）
4 架空线路 …………………………………………………（10）
5 电缆线路 …………………………………………………（13）
6 通信 …………………………………………………（16）
7 施工图预算 ………………………………………………（18）
8 附件 …………………………………………………（19）
本标准用词说明 .……….…………………………....(20)
1 总 则
1.0.1 为了配合配电网的建设需求，统一规范配电网施工图设计文件内容和深度，制定本标准。
1.0.2 本标准适用于10（20）kV及以下配电网工程施工图设计。
1.0.3 本标准只对设计文件的内容和深度做出要求，不作为各设计单位内部专业分工和卷册划分标准。
1.0.4 配电网施工图设计文件除应执行本标准的规定外，尚应符合国家现行有关标准的规定。
