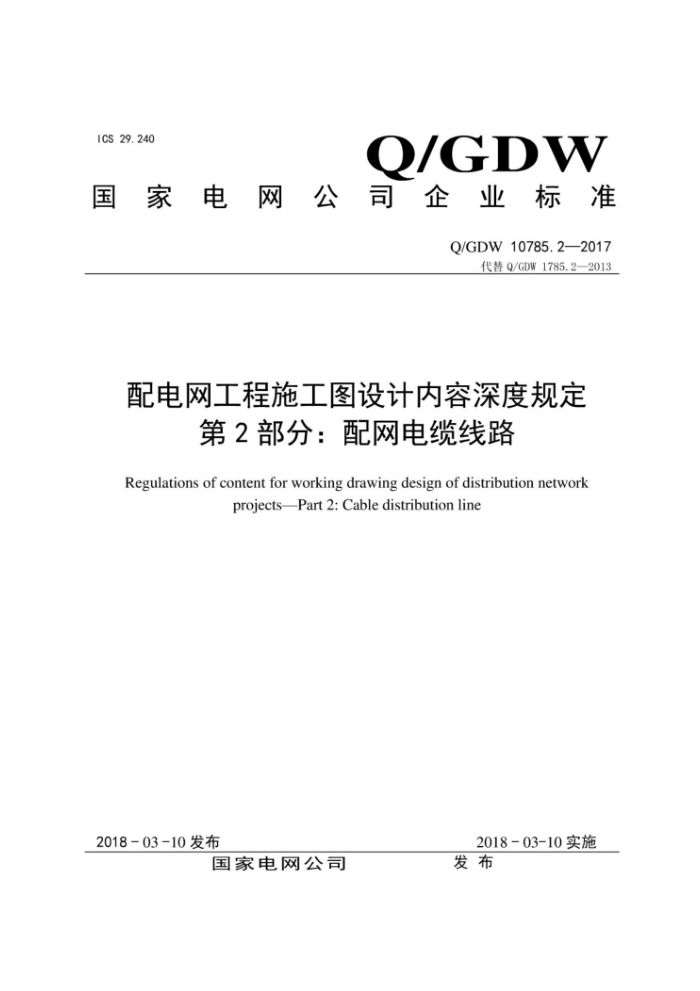

Q/GDW 10785.2-2017代替Q/GIV 1795.2-2013
配电网工程施工图设计内容深度规定第2部分∶配网电缆线路
Regulations of content for working drawing design of distribution network projects—Part 2: Cable distribution line
2018-03-10实施
2018-03-10发布
目 次
前言.........................................................................1
1 范围.......................................................................... 1
2 术语和定义.........................................................................1
3 总则...............................................................2
4 施工图设计内容及深度要求............................................3
4.1 图纸目录.....................................................3
4.2 施工图设计说明书............................................................5
4.3 设计图纸...........................................................................6
4.4 主要设备材料清册.........................................................7
5计算项目要求....................................................................7
6 施工图预算..........................................................7
6.1 预算内容及深度...................................................7
6.2 编制原则及依据.....................................................8
6.3 造价水平分析...............................................................8
6.4 预算表及附表....................................................................8
编制说明...............................................................................9
前 言
为规范配电网工程设计工作，提高设计能力，健全配电网技术标准体系，全面落实标准统一、坚固耐用配申网建设改造要求，促进国家申网公司配电网工程典型设计等标准化建设成果应用落地，提高配电网本质安全水平，制定本部分。
《配电网工程施工图设计内容深度规定》标准分为3个部分∶
——第1部分∶配电;
——第2部分∶配网电缆线路;
——第3部分∶配网架空线路。
本部分为《配电网工程施工图设计内容深度规定》标准的第 2部分。
本部分代替Q/GDW 1785.2—2013，与Q/GDW 1785.2—2013相比，主要技术性差异如下∶
——增加了电缆构筑物的术语和定义，调整了部分术语和定义的先后顺序;
——增加了施工图说明书通信部分内容;
——增加了电缆通道内敷设位置图、电缆接地方式示意图、电缆构筑物施工图、电缆附属设施设计图、对特殊环境段的处理图纸等，并明确了各图纸内容深度要求;
——修改了原标准章节结构，将原标准5.2.8条附件改为第7章附件;
——修改了原标准5.2条施工图说明书，补充工程设计相关依据，完善设计范围;
——修改了原标准5.3.1条电缆线路接线示意图的内容深度要求;
——修改了原标准5.3.3条变电站电缆进出线间隔布置图的内容深度要求;
——修改了原标准5.4.1条电气部分材料表的内容深度要求;
——修改了原标准第6章计算书部分，将计算书改为计算项目要求。
本部分由国家电网公司运维检修部提出并解释。
本部分由国家电网公司科技部归口。
