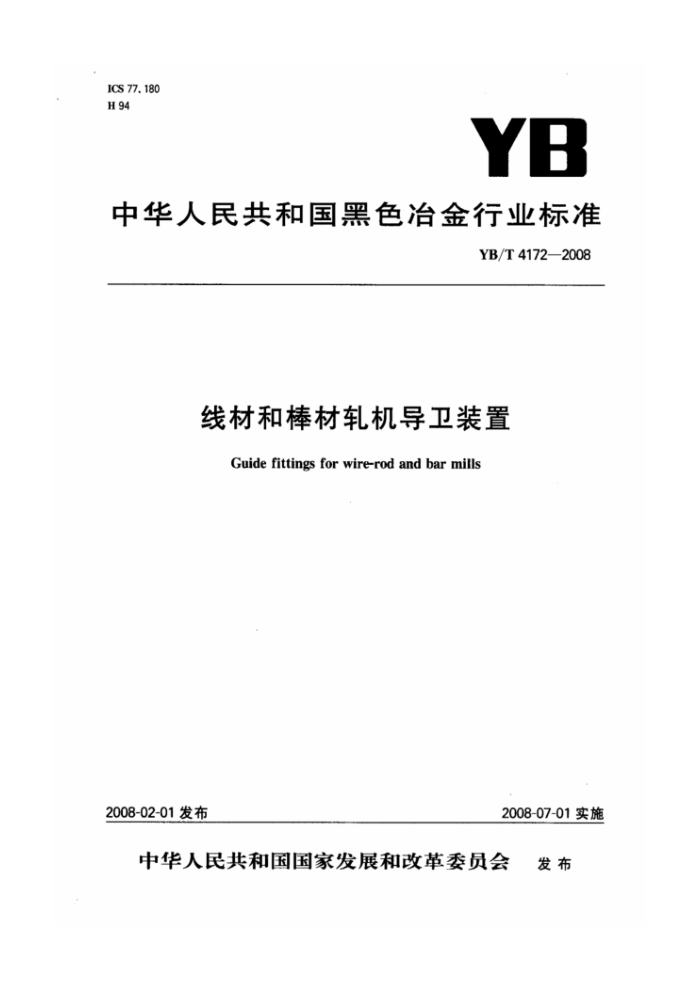

YB/T 4172-2008
线材和棒材轧机导卫装置
Guide fittings for wire-rod and bar mills
2008-07-01实施
2008-02-01发布
本标准由中国钢铁工业协会提出。
本标准由冶金机电标准化技术委员会归口。
1 范围
本标准规定了线材和棒材轧机导卫装置的术语和定义、分类与型号命名、要求、试验方法、检验规则、包装、标志、贮存及运输。
本标准适用于线材和棒材轧机导卫装置（以下简称产品）。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191 包装储运图示标志（GB/T 191—2008 MOD ISO780∶1997）
GB/T1184—1996 形状和位置公差 未注公差值（eqv ISO 2768-2∶1989）
GB/T1804—2000 一般公差 未注公差的线性和角度尺寸的公差（eqy ISO2768-1;1989）
GB/T6388 运输包装收发货标志
YB/'T 036.2 冶金设备制造通用技术条件 铸铁件
YB/T 036.3 冶金设备制造通用技术条件 铸钢件
YB/'T036.16 冶金设备制造通用技术条件 热处理件
YB/T036.17 冶金设备制造通用技术条件 机械加工件
YB/T036.18 冶金设备制造通用技术条件 装配
YB/T 036.21 冶金设备制造通用技术条件 包装
3 术语与定义
下列术语和定义适用于本标准。
3.1
导卫装置 guides and guards
在线、棒材轧制中，安装在轧机的轧辗孔型或辊环孔型前后，将运行的轧件按既定的方向和状态导入和导出孔型的装置，简称导卫。
3.2
进口导卫 entry guides
在线、棒材轧制中，安装在轧机的轧辊孔型或辊环孔型前，按要求引导轧件进入孔型的导卫装置。
