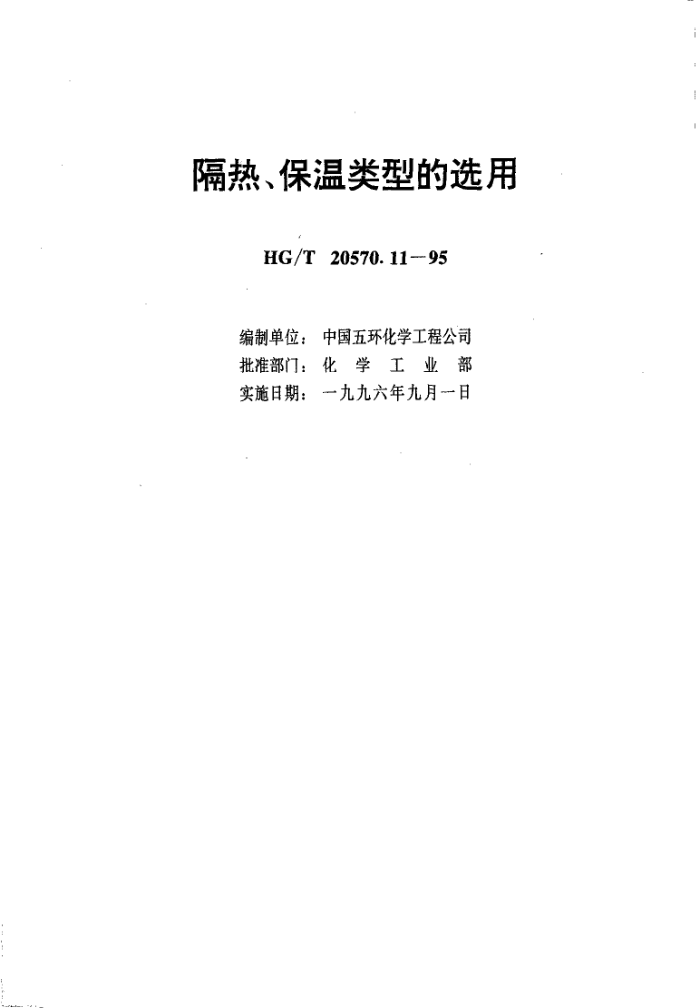

HG∕T 20570.11-1995 工艺系统工程设计技术规范 隔热、保温类型的选用
1 类型和专业分工
1.0.1 隔热、保温的类型
设备、管路的隔热（亦称绝热）一般指隔热、隔冷、人身保护（防烫）、防冻等。保温一般指加热保护绝热，如伴热管、夹套管等。
1.0.2 隔热、保温设计的专业分工
1.0.2.1化工工艺专业
化工工艺专业在设备和管道的工艺数据表中提出隔热（冷）、保温（包括保温类型、保温热源介质）等要求。
1.0.2.2 管道材料专业管道材料专业在隔热、保温的设计规定（或隔热、保温说明书）中提出∶
（1） 在不同温度、直径下的设备、管道的隔热、隔冷、人身保护（防烫）的隔热（冷）层厚度。工艺有特殊隔热要求者除外。
（2） 设备、管道伴热保温的有关数据，如伴热管根数、伴热管直径、夹套管直径、电热带根数及规格等。
（3） 隔热（冷）、保温所需的材料汇总清单。 1.0.2.3 工艺系统专业
（1） 在提出的装置内公用物料系统设备的数据表中应含有对设备的隔热（冷）、保温（包括保温类型、保温热源介质）等要求。
（2） 在 PI 图上管道的管道号第五个单元中，按规定的文字代号标注出隔热（冷）、保温类型。
（3） 在管道命名表中的绝热类型和绝热厚度栏中填写绝热（冷）、保温类型和厚度。
（4） 提出设备绝热保温条件汇总表，需要时附设备绝热保温标志图。汇总表和标 志图的 内容和格式，参阅行业标准《工艺系统专业提交文件内容的规定》（HG 20558.2-93）第1.19和1.18节。
