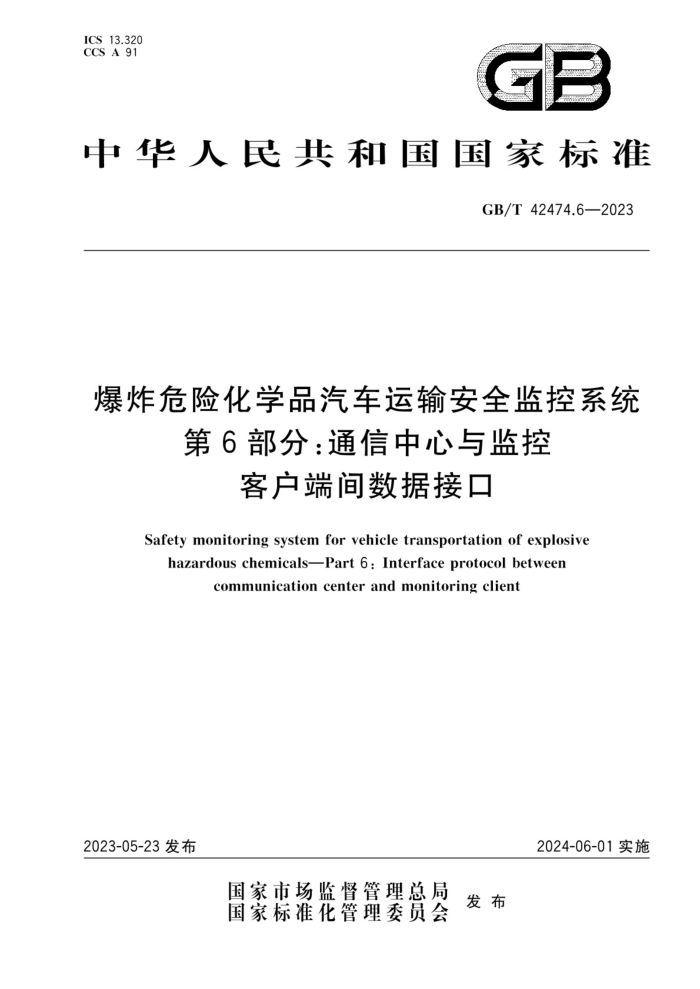

ICS 13.320
CCS A 91
中华人民共和国国家标准
GB/T 42474.6—2023
爆炸危险化学品汽车运输安全监控系统
第6部分：通信中心与监控客户端间数据接口
Safety monitoring system for vehicle transportation of explosivehazardous chemicals—Part 6:Interface protocol betweencommunication center and monitoring client
2023-05-23发布
2024-06-01实施
国家市场监督管理总局
发布国家标准化管理委员会
目次
前言 …………………………………………………………………………………………………………………Ⅲ
引言 ………………………………………………………………………………………………………………………IV
1 范围 …………………………………………………………………………………………………………………1
2 规范性引用文件 ………………………………………………………………………………………………1
3术语和定义 ……………………………………………………………………………………………………1
4 缩略语 ……………………………………………………………………………………………………1
5 数据接口构成及其通信模式 …………………………………………………………………………………2
6 通用要求 …………………………………………………………………………………………………………3
6.1 通信方式 ……………………………………………………………………………………………3
6.2 安全认证 ………………………………………………………………………………………………3
6.3 数据类型 …………………………………………………………………………………………………4
6.4 数据传输规则 …………………………………………………………………………………………4
6.5 数据结构 …………………………………………………………………………………………………4
6.6 数据加密 …………………………………………………………………………………………………5
6.7 数据校验 ……………………………………………………………………………………………6
7 数据交互流程 ……………………………………………………………………………………………………7
7.1 链路管理类流程 ………………………………………………………………………………………7
7.2 信息统计业务类流程 ……………………………………………………………………………………8
7.3 车辆动态信息交换业务类流程 …………………………………………………………………………9
7.4 监控客户端间信息交互业务类流程……………………………………………………………………11
7.5车辆报警信息交互业务类流程………………………………………………………………………11
7.6 车辆监管业务类流程………………………………………………………………………………12
8数据格式……………………………………………………………………………………………………12
8.1 链路管理业务类………………………………………………………………………………………12
8.2 信息交换业务类 …………………………………………………………………………………………17
8.3常量定义……………………………………………………………………………………………………33
图1 爆炸危险化学品汽车运输安全监控系统通信中心与监控客户端间数据接口示意图……………3
表1 数据类型…………………………………………………………………………………………………4
表2 数据结构描述……………………………………………………………………………………………4
表3数据头格式………………………………………………………………………………………………5
表4 数据密钥格式……………………………………………………………………………………………6
GB/T 42474.6—2023
表5 加密算法…………………………………………………………………………………………………6
表6 校验码格式………………………………………………………………………………………………7
表7 主链路登录请求消息数据体 ……………………………………………………………………………12
表8 主链路登录应答消息数据体 ……………………………………………………………………………13
表9主链路注销请求消息数据体 ……………………………………………………………………………13
表10主链路断开通知消息数据体……………………………………………………………………………14
表11 监控客户端主动关闭主从链路通知消息数据体……………………………………………………14
表12 从链路连接请求消息数据体……………………………………………………………………………15
表13从链路连接应答消息数据体…………………………………………………………………………15
表14 从链路注销请求消息数据体………………………………………………………………………15
表15 从链路断开通知消息数据体……………………………………………………………………………16
表16 通信中心主动关闭主从链路通知消息数据体………………………………………………………17
表17 上传车载终端注册请求消息数据体………………………………………………………………17
表18 下发车载终端注册应答消息数据体……………………………………………………………………18
表19 上传车载终端安装信息消息数据体………………………………………………………………19
表20 上传除车载终端外的其他车载装置注册请求消息数据体………………………………………19
表21 下发除车载终端外的其他车载装置注册应答消息数据体…………………………………………20
表22 上传除车载终端外的其他车载装置安装信息消息数据体………………………………………21
表 23 上报报警信息消息数据体………………………………………………………………………………23
表 24 下发报警督办请求消息数据体…………………………………………………………………………23
表25 上报报警处理结果消息数据体…………………………………………………………………………24
表 26 报警附件目录请求消息数据体…………………………………………………………………………26
表27 上传报警附件目录请求应答数据体……………………………………………………………………26
表 28 报警附件列表数据体…………………………………………………………………………………27
表 29报警信息核查请求消息数据体………………………………………………………………………28
表30 报警信息核查请求应答消息数据体…………………………………………………………………29
表31报警统计核查请求消息数据体………………………………………………………………………30
表32 报警统计核查请求应答数据体………………………………………………………………………31
表33 查岗请求消息数据体…………………………………………………………………………………32
表34 查岗应答消息数据体……………………………………………………………………………………32
表35 下发管理通知报文请求消息数据体………………………………………………………………33
表36 子业务类型名称标识对照表……………………………………………………………………………34
表37车辆报警类型编码……………………………………………………………………………………36
表38 查岗对象类型定义……………………………………………………………………………………38
表39下发管理通知报文对象类型定义表…………………………………………………………………38
GB/T 42474.6—2023
爆炸危险化学品汽车运输安全监控系统
第6部分：通信中心与监控客户端间数据接口
1 范围
本文件规定了爆炸危险化学品汽车运输监控系统中通信中心与监控客户端间进行数据传输和数据交换的数据接口的构成及其通信模式、通用要求、数据交互流程及数据格式。
本文件适用于爆炸危险化学品汽车运输安全监控系统的各类监控客户端及通信中心的应用。其他危险货物汽车运输安全监控系统可参照使用本文件。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2260—2007 中华人民共和国行政区划代码
GB/T 42474.1 爆炸危险化学品汽车运输安全监控系统系统 第1部分：通用技术要求GB/T 42474.5 爆炸危险化学品汽车运输安全监控系统系统 第5部分：车载装置与通信中心间数据接口
JT/T 697.7 交通信息基础数据元 第7部分：道路运输信息基础数据元JT/T 808—2019 道路运输车辆卫星定位系统终端通讯协议及数据格式
3 术语和定义
GB/T 42474.1、GB/T 42474.5界定的以及下列术语和定义适用于本文件。
3.1
跨区车辆 cross-district vehicle
所属承运单位属于某一行政区，车辆实际行驶路线进入除该行政区以外的其他行政区的车辆。注：行政区包括GB/T 2260—2007中赋予代码及暂缺代码的省、自治区、直辖市、特别行政区及市、自治州、盟、县、自治县、县级市、旗、自治旗。
4 缩略语
GB/T 42474.1、GB/T 42474.5界定的以及下列缩略语适用于本文件。IP:互联网协议(Internet Protocol)
TCP:传输控制协议(Transmission Control Protocol)
UTC:世界协调时间(Universal Time Coordinated)
5 数据接口构成及其通信模式
在爆炸危险化学品汽车运输安全监控系统中，通信中心与监控客户端之间的接口取决于系统的通信中心架构模式。如图1所示，采取云平台模式的，通信中心与全部监控客户端之间的数据接口均为数据接口1;采取本地服务器模式的，通信中心与监控客户端之间的数据接口包括企业运营管理服务器和行业管理服务器之间的数据接口2、企业运营管理服务器和企业运营管理客户端及驾乘人员服务客户
端之间的数据接口3、行业管理服务器和行业管理客户端的之间的数据接口4。其中，根据爆炸危险化学品汽车运输安全监控系统需要实际接入的行业管理服务器不同，数据接口2包含数据接口2、数据接
口2%、数据接口2.等多个数据接口，依据不同企业运营管理客户端及驾乘人员服务客户端对应的企业管理服务器不同，数据接口3包含数据接口3、数据接口3%、数据接口3。等多个数据接口；依据不同行业管理客户端对应的行业管理服务器不同，数据接口4包含数据接口4a、数据接口4、数据接口4。等多个数据接口。各部分接口的通信模式如下。
a) 通信中心与监控客户端之间的数据接口1:数据接口1实现双向数据通信。通信中心向监控
客户端发送车辆定位信息、动态信息、报警信息、监管业务应答信息等，监控客户端向通信中心下发处理车辆报警信息结果、车辆监管业务指令等管理、操作和控制指令。
b)企业运营管理服务器和行业管理服务器之间的数据接口2:数据接口2实现双向数据通信。企业运营管理服务器接收车载网关上传的车载装置各组成单元的感知数据监测信息及各类分析数据、预警和报警数据，按监管要求向相关行业管理服务器转发接收的车辆定位信息、动态信息、报警信息及监管业务应答信息等，行业管理服务器向企业运营管理服务器发送车辆监管业务指令等管理、操作和控制指令等。
c) 企业运营管理服务器和企业运营管理客户端及驾乘人员服务客户端之间的数据接口3:数据接口3实现双向数据通信。企业运营管理服务器接收车载网关上传的车载装置各组成单元的感知数据监测信息及各类分析数据、预警和报警数据，按企业运营管理要求向相关行业管理服务器企业运营管理客户端和驾乘人员服务客户端转发接收的车辆定位信息、动态信息、报警信息及监管业务应答信息等，企业运营管理客户端向企业运营管理服务器发送车辆管理业务指令等管理、操作和控制指令及不同行业管理要求的监管业务应答信息等，驾乘人员服务客户端向企业运营管理服务器发送监管业务应答信息等。
d) 行业管理服务器和行业管理客户端的之间的数据接口4:数据接口4实现双向数据通信。不同行业的行业管理服务器接收企业运营管理服务器按不同行业监管需求发送的车辆定位信息、动态信息、报警信息及监管业务应答信息，并向相应行业管理客户端转发，不同行业管理客户端向相应的行业管理服务器发送车辆监管业务指令等管理、操作和控制指令等。
注：采取本地服务器模式，通过数据接口2、数据接口3、数据接口4进行数据交互的数据接口协议符合JT/T 808—2019等当前相关行业标准的规定，本文件不对数据接口2、数据接口3、数据接口4的数据接口协议另行规定。
