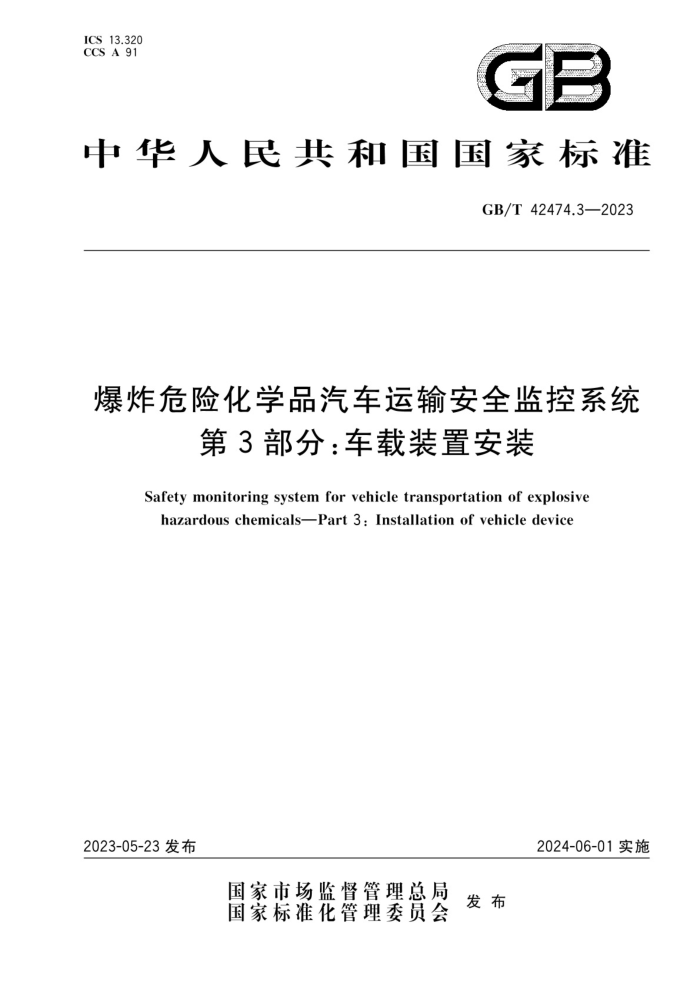

ICS 13.320
CCS A 91
中华人民共和国国家标准
GB/T 42474.3—2023
爆炸危险化学品汽车运输安全监控系统
第3部分：车载装置安装
Safety monitoring system for vehicle transportation of explosivehazardous chemicals—Part 3:Installation of vehicle device
2023-05-23发布
2024-06-01实施
国家市场监督管理总局
发布国家标准化管理委员会
GB/T 42474.3—2023
目次
前言 …………………………………………………………………………………………………………………Ⅲ
引言 ……………………………………………………………………………………………………………………IV
1 范围 …………………………………………………………………………………………………………………1
2 规范性引用文件 ………………………………………………………………………………………………1
3术语和定义 ……………………………………………………………………………………………………1
4 安装前准备 ………………………………………………………………………………………………1
4.1文件 ………………………………………………………………………………………………………1
4.2 人员 …………………………………………………………………………………………………………2
4.3 环境 ……………………………………………………………………………………………………2
4.4车辆与工具工装 …………………………………………………………………………………………3
4.5 管理 ……………………………………………………………………………………………………3
4.6 安装前检查 ……………………………………………………………………………………………3
4.7 方案设计 …………………………………………………………………………………………………3
5 通用安装要求 ……………………………………………………………………………………………………4
5.1 完整性 …………………………………………………………………………………………………4
5.2 安装调试 ……………………………………………………………………………………………………4
5.3 安装位置 …………………………………………………………………………………………………4
5.4 安装精度 …………………………………………………………………………………………………4
5.5 焊接管理 ……………………………………………………………………………………………4
5.6 焊接质量 …………………………………………………………………………………………………5
5.7 紧固程度 …………………………………………………………………………………………………5
5.8 布线 …………………………………………………………………………………………………………5
6车载终端单元安装要求 ……………………………………………………………………………………5
6.1行车记录仪安装 …………………………………………………………………………………………5
6.2 天线安装 …………………………………………………………………………………………………6
6.3紧急按钮安装 ……………………………………………………………………………………………6
7 驾乘人员安全监测单元安装要求 ……………………………………………………………………………7
7.1 驾乘人员身份核验子单元安装 ………………………………………………………………………7
7.2驾乘人员异常行为及疲劳状态监测子单元安装 …………………………………………………8
7.3 驾乘人员酒后驾驶状态监测子单元安装 ……………………………………………………………8
8 车辆行车安全辅助单元安装要求 ……………………………………………………………………………9
8.1 车辆自身安全监测子单元安装 …………………………………………………………………………9
8.2 车辆事故预防主动防控子单元安装 …………………………………………………………………9
GB/T 42474.3—2023
9 车载爆炸危险化学品安全监测单元安装要求……………………………………………………………10
9.1车载爆炸危险化学品理化安全监测子单元安装……………………………………………………10
9.2车载爆炸危险化学品防盗抢安全监测子单元安装…………………………………………………10
9.3危险货物运输应急救援指南子单元安装……………………………………………………………11
10 安装验收 ………………………………………………………………………………………………………11
10.1验收条件 ……………………………………………………………………………………………11
10.2 验收项目 ………………………………………………………………………………………………11
10.3 合格判定 ………………………………………………………………………………………………12
GB/T 42474.3—2023
爆炸危险化学品汽车运输安全监控系统
第3部分：车载装置安装
1 范围
本文件规定了爆炸危险化学品汽车运输安全监控系统中车载装置的安装前准备、通用安装要求及车载终端安装、驾乘人员安全监测单元安装、车辆行车安全辅助单元安装、车载爆炸危险化学品安全监测单元安装和安装验收的要求。
本文件适用于爆炸危险化学品汽车运输安全监控系统车载装置的安装。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 39800.1 个体防护装备配备规范 第1部分：总则GB 20300 道路运输爆炸品和剧毒化学品车辆安全技术条件GB/T 29712 焊缝无损检测 超声检测 验收等级GB/T 34628 焊缝无损检测 金属材料应用通则
GB/T 37910.1 焊缝无损检测 射线检测验收等级 第1部分：钢、镍、钛及其合金GB/T 37910.2 焊缝无损检测 射线检测验收等级 第2部分：铝及铝合金GB/T 42474.1 爆炸危险化学品汽车运输安全监控系统 第1部分：通用技术要求HG 30010 生产区域动火作业安全规范
3 术语和定义
GB/T 42474.1界定的术语和定义适用于本文件。
4 安装前准备
4.1 文件
4.1.1 管理文件
4.1.1.1 新车
未出厂汽车安装车载装置前应核查以下管理文件：
a) 汽车符合GB 20300的相关证明文件；
b) 证明车载装置相应单元或子单元合格的证书或检验报告。
4.1.1.2 在用汽车
在用汽车安装车载装置前应核查以下管理文件：
a) 汽车的机动车整车出厂合格证；
b) 汽车符合GB 20300的证明文件；
c) 汽车的机动车有效检验合格标志；
d) 汽车的机动车安全技术检验报告；
e) 证明车载装置相应单元或子单元合格的证书或检验报告。
4.1.2 技术文件
安装车载装置前应核查并熟悉以下技术文件：
a) 拟安装车载装置的单元设置方案；
b) 拟安装单元的软件及硬件设备技术说明书、使用说明书；
c) 拟安装单元的安装图、工艺文件；
d) 拟安装车载装置的汽车使用说明书；
e) 拟安装车载装置相关单元在汽车上的安装位置示意图；
f) 拟安装车载装置相关单元与汽车对应的布线示意图。
4.2 人员
4.2.1 人员能力
车载装置安装人员能力应符合以下要求：
a) 具备认可的专业资质，至少具备机动车检测维修专业技术人员职业资格；
b) 具备爆炸危险化学品汽车运输安全监控系统车载装置相关知识；
c) 熟悉车载装置单元或子单元设备构成及安装工艺要求。
4.2.2 个体防护
车载装置安装人员应在作业的不同环节按照GB39800.1的要求配备相应的个体防护装备。
4.3 环境
4.3.1 安装场所
车载装置安装场所不应选择人员密集场所。
4.3.2 停车位置
安装车载装置时，应选择通风良好的停车位置，停车位置附近不应有明火。
4.3.3 作业现场
安装车载装置时，作业现场应符合以下要求：
a) 无易燃易爆、有毒及易腐蚀物品；
b) 无影响天线工作的物品；
c) 无影响摄像头正常工作的遮挡物；
d) 配备消防设施；
e) 配备防爆设施。
在非室内环境安装时，如遇到高温、雷电、大雨、沙尘暴、冰雹、大雪等极端天气，不应进行安装作业。
