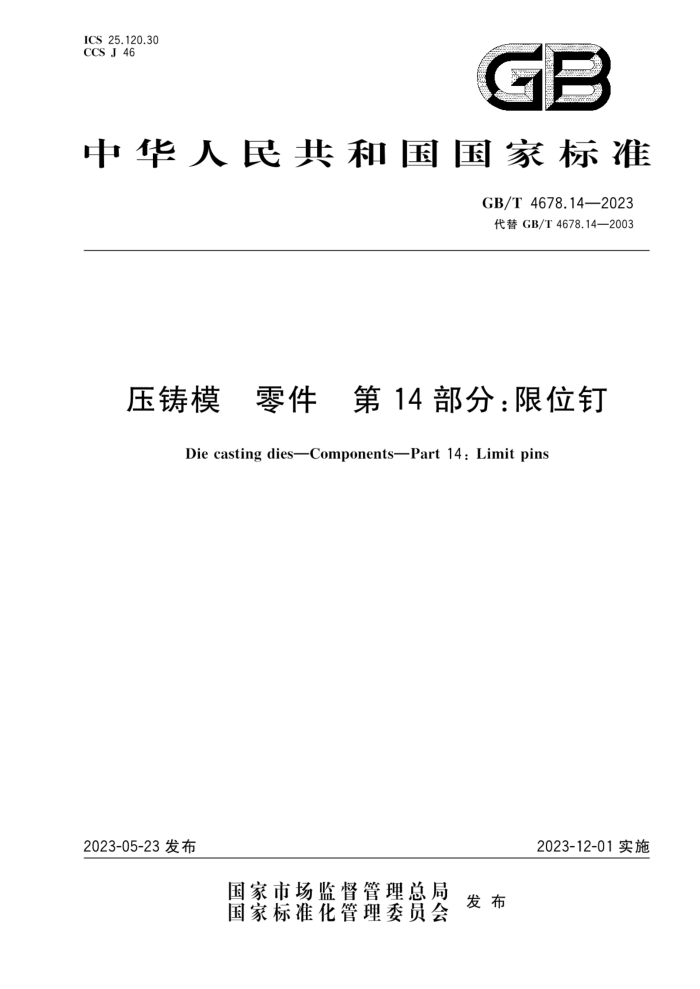

ICS 25.120.30
CCS J 46
中华人民共和国国家标准
GB/T 4678.14—2023
代替GB/T 4678.14—2003
压铸模 零件 第14部分：限位钉
Die casting dies—Components—Part 14:Limit pins
2023-05-23发布
2023-12-01实施
国家市场监督管理总局
发布国家标准化管理委员会
GB/T 4678.14—2023
压铸模 零件 第14部分：限位钉
1 范围
本文件规定了压铸模用限位钉的型式和尺寸、材料、技术要求及标记。本文件适用于压铸模用限位钉的设计及制造。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 1800.1—2020 产品几何技术规范(GPS) 线性尺寸公差ISO代号体系 第1部分：公差、偏差和配合的基础
GB/T 4679 压铸模 零件 技术条件
3 术语和定义
本文件没有需要界定的术语和定义。
4 型式和尺寸
4.1 A型限位钉型式应与图1相符合，尺寸应符合表1给出的值。
Ra1.6
R1.5
Ra0.8
表面粗糙度单位为微米
尺寸单位为毫米

gu (7d
0.02
A
hs
0
L
0.5
Ra1.6
A
未注表面粗糙度Ra宜为3.2μm;未注倒角宜为1mm×45°。
图1 A型限位钉
GB/T 4678.14—2023
5 材料和硬度
5.1 材料由制造者选定，宜采用45钢。
5.2 A型限位钉的硬度应为40 HRC～45 HRC,B型限位钉的硬度应为28 HRC～32 HRC。
6 技术要求
6.1 A型限位钉直径D的极限偏差应符合GB/T1800.1—2020中m6的要求。
6.2其他要求应符合GB/T 4679的规定。
7 标记
压铸模限位钉的标记依次包括：
a) 描述段：限位钉；
b) 本文件编号和顺序号段：GB/T 4678.14;
c) 特性段，包括以下3个数据段：
1) 限位钉型号；
2) 限位钉尺寸D×h(A型),D×L(B型);
3) 限位钉材料。
其中，a)和b)之间使用空格隔开，b)和c)之间以及c)中的1)和2),2)和3)之间使用“一”连接。示例：
压铸模B型限位钉，符合GB/T 4678.14,直径D为40 mm、长度L为30 mm,材料为45钢，标记：限位钉
GB/T 4678.14-B-40×30-45
