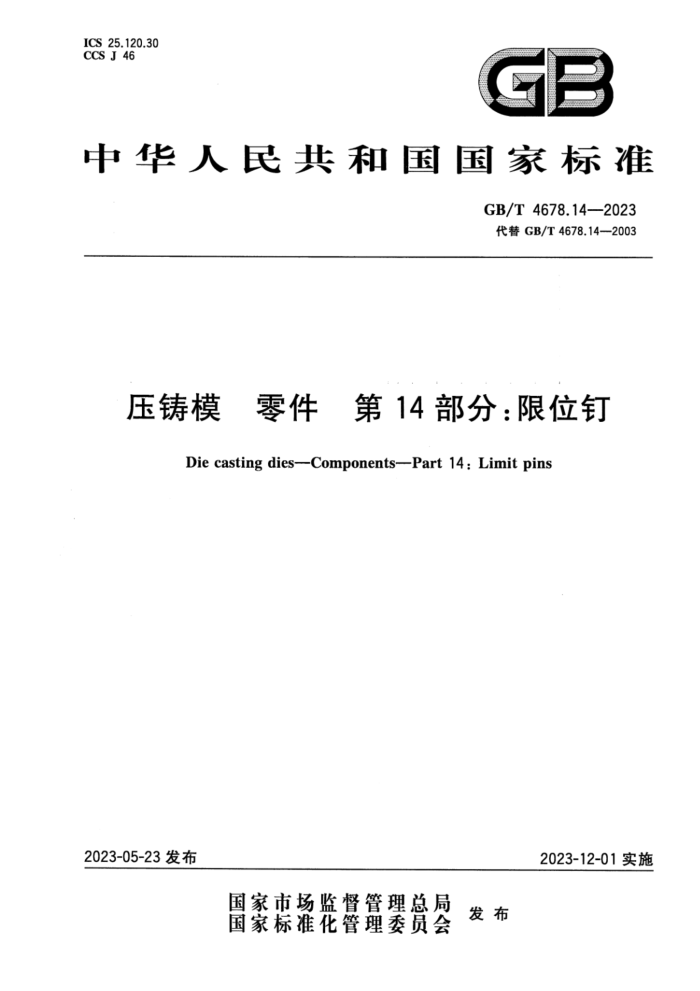

K 25.120.80 40
中华人民共和国国家标准
GB/T 4678.14---2023 代#Gn/T4878.14-200g
压铸模 零件第14部分：限位钉
Die casting dies--Camporents--Part l4: Limit pins
2023-05-23发布
2023-12-01实施
国家市场监督管理总局
国家标雅化管理委员会 发布 GB/T 4B78.14--2023
前 高
本文件按照GB/T1.1一2020标准化工作导期第1部分：标准化文件的结构和起草规期的换定超翠。
本文件整GB/T4678饿压链模廖件》时第14部分。GB/T4678E经发布了以下部分
第11分：板；第2分国形块一第3部分：形铺换：一第4薛分：方导柱：第5都分季柱，一第5部分：常头导餐一第！部分：直导券：第8部分：推板：第总部分：推极学社租一第10都分：推板导套：
第11部分：推杆：第12部分：复位杆：一第13部分：推板垫第14部分限位钉：第15部分：整块 -第16部分：扇报杆第17部分：推管：第18部分：支承柱：第1享部分庭位元件。 本文件代警GB/T4678.142003医禁模零件第14部分限位钉3，与GB/T4878.14--2003
相院，禁结构请繁和编解性改动外，生要找术变化如下：
）增加了B限位钉见42）： 6）夏改了A限位灯的尺寸系到（鬼12003年版的囊1 0）特表1中D，1#的公美改为在阁1中标生（见图1，2003年版的图1） d）增加图1尺1的公差值更图1，2003年版的图1）请在意本文件的某单内容可能额及专利，本文件的发布机格不承担识别专利的贵任：本文件由全国稳具标准化技术婴员会（SAC/TC33）提册并妇口本文件超草单位：新江辉旺机模科技段份育限公司，广州市盈腔模具制造有限公司、宁被抵开汽车
技术股份有限公，宁教东恩楼密机械有限公司，探贸市受器斯特科技股份有限公司、控林电群料学材究院有限公司，宇技贴辉电有限公司。
本文件主夏超草人：马忠其、期联茂，徐旭东、黄国愿、影感林、荐明期、想辉、王作、昊要飞、 林阁峰、胡像、方裕虎、张燕、王黑描。
本文件及其所替文件的历次服本爱布情为！ -1984年营次发布为GB/T厘678.14-~1984，2003年第-次修订一本次为第二次强订。
X GB/T4678.14—2023
引言
压铸模零件标准是压铸模零件设计、制造、检验、验收的基础性技术文件。GB/T4678《压铸模 零件》的制定，旨在统一压铸模零件的基本结构和规格，规范其技术要求，提高国内压铸模零件的产品质量和不同品牌间产品的互换性，降低生产成本。由于零件类型较多，故根据压铸模典型零件的数量将 GB/T4678分为以下19个部分：
第1部分：模板；第2部分：圆形镶块；第3部分：矩形镶块；第4部分：方导柱； -第5部分：圆导柱； -第6部分：带头导套；第7部分：直导套；第8部分：推板；一第9部分：推板导柱；第10部分：推板导套；第11部分：推杆；第12部分：复位杆；第13部分：推板垫圈；第14部分：限位钉； -第15部分：垫块；第16部分：扁推杆；第17部分：推管；第18部分：支承柱；第19部分：定位元件。
-
-
每个部分对其中一种零件的结构、技术要求、材料要求、标记等做出了规定，可根据模具结构要求，参照相应部分设计、制造压铸模零件。
GB/T4678于1984年首次发布，根据压铸模具行业发展的需要，2003年对所有部分进行了第一次修订。近年来，随着我国工业和经济的发展，国内大型、精密、复杂等高端压铸模的设计制造技术越来越成熟。同时，随着新材料、新工艺的应用以及模具出口带来的与国际接轨的要求，压铸模零件基本尺寸系列、精度要求、标志、包装等方面都发生了变化。
全国模具标准化技术委员会于2012年至2021年完成了GB/T4678的第1部分～第13部分、第 15部分和第19部分共15个部分的修订。本次修订的文件是GB/T4678的第14部分，对该部分进行修订，使其能及时、全面反映压铸模行业最新成熟技术内容，同时符合GB/T1.1一2020的编制要求，并与已修订的其他压铸模零件标准相协调配套，对压铸行业的技术进步和产业升级具有重要的意义。
Ⅱ GB/T 4678.14—2023
压铸模 零件第14部分：限位钉
1范围
本文件规定了压铸模用限位钉的型式和尺寸、材料、技术要求及标记。 本文件适用于压铸模用限位钉的设计及制造。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1800.1—2020 D产品几何技术规范（GPS）线性尺寸公差ISO代号体系第1部分：公差、 偏差和配合的基础
GB/T4679压铸模 零件技术条件
3术语和定义
本文件没有需要界定的术语和定义。
4型式和尺寸
4.1A型限位钉型式应与图1相符合，尺寸应符合表1给出的值。
表面粗糙度单位为微米
尺寸单位为毫米
R1.5
/Ra0.8
9'1
O 0
/Ral.6
h-00s
a.024
La.s
未注表面粗糙度Ra宜为3.2μm；未注倒角宜为1mm×45°
图1A型限位钉
1 GB/T 4678.14—2023
表1 1A型限位钉尺寸
单位为毫米
L
D
D;
h 5 10 20 30 10 20 30
25 x
50
30
40
x
20
12
x
x
X
16
x
x
25
x
注：“×”为选用尺寸。
4.2B型限位钉型式应与图2相符合，尺寸应符合表2给出的值
表面粗糙度单位为微米
尺寸单位为毫米
9
0
0
0
/Ra1.6
21
1L-0.06
未注表面粗糙度Ra宜为3.2μm；未注倒角宜为1mmX45°。
图2B型限位钉表 2 2B型限位钉尺寸
单位为毫米
L 50 x × x
D 40 60 80
30 x x
70
x
注；“×”为选用尺寸。
2 GB/T 4678.14-2023
材料和硬度
5
5.1 材料由制造者选定，宜采用45钢。 5.2 A型限位钉的硬度应为40HRC～45HRC,B型限位钉的硬度应为28HRC～32HRC。
技术要求
6
6.1 A型限位钉直径D的极限偏差应符合GB/T1800.1一2020中m6的要求。 6.2 其他要求应符合GB/T4679的规定。
标记
7
压铸模限位钉的标记依次包括： a) 描述段：限位钉； b) 本文件编号和顺序号段：GB/T4678.14；
特性段，包括以下3个数据段： 1) 限位钉型号； 2) 限位钉尺寸D×h（A型），D×L(B型)； 3) 限位钉材料。
c)
其中，a)和b)之间使用空格隔开，b)和c)之间以及c)中的1)和2)2)和3）之间使用“--"连接。 示例：压铸模B型限位钉，符合GB/T4678.14，直径D为40mm、长度L为30mm，材料为45钢，标记：限位钉
GB/T 4678.14-B-40 X 30-45 K 25.120.80 40
