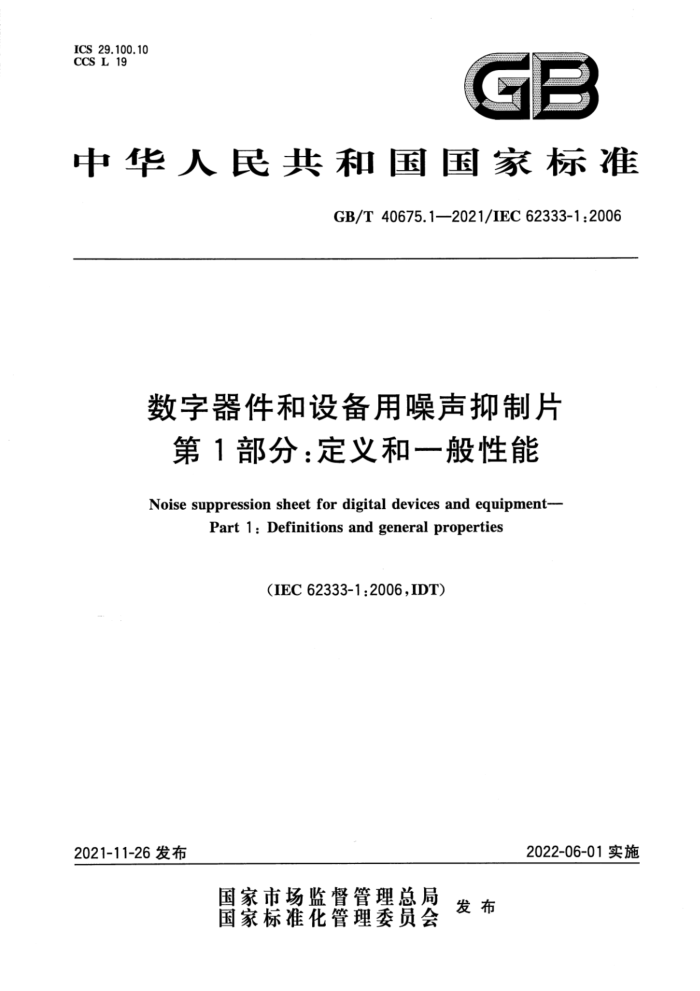

ICS 29.100.10 CCS L 19
中华人民共和国国家标准
GB/T 40675.1—2021/IEC 62333-1:2006
数字器件和设备用噪声抑制片第1部分：定义和一般性能Noise suppression sheet for digital devices and equipment—Part 1:Definitions and general properties
(IEC 62333-1:2006,IDT)
2022-06-01实施2021-11-26发布
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 40675.1—2021/IEC 62333-1:2006
数字器件和设备用噪声抑制片第1部分：定义和一般性能
1 范围
本文件界定了使用频率在30 MHz～30 GHz的数字器件和设备用电磁噪声抑制片的术语和定义，给出了使用噪声抑制片对信号的影响。本文件还提供了制造商的技术数据中关于噪声抑制片性能描述的导则。噪声抑制片不同于在自由空间中使用的射频吸收器。
本文件限于确立术语和定义，它构成了GB/T 40675第2部分的参考内容。第2部分规定了第1 部分中定义的参数的测量细节。这两部分是紧密相关的，应配合使用。
注：本文件还规定了使用这些抑制片对信号线的影响。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
IEC 60050 国际电工词汇【International Electrotechnical Vocabulary（IEV）】
IEC 62333-2 数字器件和设备用噪声抑制片 第2部分：测量方法（Noise suppression sheet for digital devices and equipment—Part 2:Measuring methods)
注：GB/T 40675.2—2021数字器件和设备用噪声抑制片第2部分：测量方法（IEC 62333-2：2015，IDT）。
3 术语和定义、符号3.1 术语和定义
IEC 60050界定的以及下列术语和定义适用于本文件。3.1.1
噪声抑制 noise suppression
按照其途径抑制一般可分为信号去耦、辐射抑制和传输功率衰减。注：上述的每个功能都是通过吸收和/或屏蔽实现的。3.1.2
噪声抑制片 noise suppression sheet；NSS
抑制噪声的薄片，由具有电磁损耗功能的磁性材料或介电材料或导电材料组成。3.1.3
抑制比 suppression ratio
有噪声抑制片与无噪声抑制片的噪声电平比，用dB表示，分为同侧去耦比、异侧去耦比、传输衰减比和辐射抑制比。3.1.3.1
同侧去耦比 intra-decoupling ratio R&处于噪声抑制片一侧的线与电路之间的耦合降低比。3.1.3.2
异侧去耦比 inter-decoupling ratio R&
处于噪声抑制片两侧的线及电路之间的耦合降低比。3.1.3.3
传输衰减比 transmission attenuation power ratio Re
由噪声抑制片引起的传导电流噪声的衰减比。3.1.3.4
辐射抑制比 radiation suppression ratio Rn
对电路板的辐射噪声的抑制比。3.2 符号
下列符号适用于本文件。R：同侧去耦比。R&：异侧去耦比。Ro：传输衰减比。R.：辐射抑制比。μ，∶相对复数磁导率。μ’：相对复数磁导率的实部。μ"：相对复数磁导率的虚部。e.：相对复数介电常数。e’：相对复数介电常数的实部。e：'''：相对复数介电常数的虚部。
4 在规范和技术数据中应规定的性能4.1 通则
4.1.1 噪声抑制片。4.1.2 产品名称。4.1.3 结构形式：
A：磁性氧化物或金属。
B：磁性氧化物或金属与橡胶或塑料组成的复合材料。C：电介质或导体与橡胶或塑料组成的复合材料。D：其他材料，如由上述材料制成的多层叠片。4.1.4 厚度。
4.1.5 产品形状（卷或片）。4.1.6 装配方法。4.2 电气性能4.2.1 同侧去耦比，R&。
