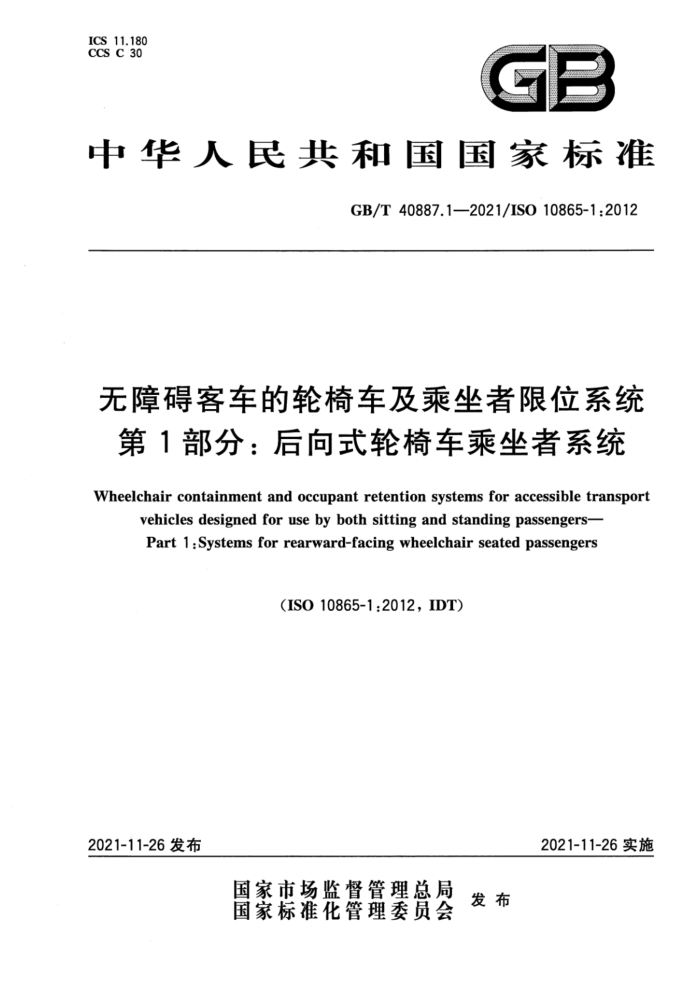

ICS 11.180 CCS C 30
中华人民共和国国家标准
GB/T 40887.1—2021/ISO 10865-1:2012
无障碍客车的轮椅车及乘坐者限位系统第1部分：后向式轮椅车乘坐者系统Wheelchair containment and occupantretention systems for accessible transport vehicles designed for use by both sitting and standing passengers—Part 1:Systems for rearward-facing wheelchair seated passengers
(ISO 10865-1:2012,IDT)
2021-11-26实施2021-11-26发布
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 40887.1—2021/ISO 10865-1:2012
无障碍客车的轮椅车及乘坐者限位系统第1部分：后向式轮椅车乘坐者系统
1 范围
本文件适用于无障碍客运车辆上体重大于22kg的后向式轮椅车乘坐者使用的轮椅车乘坐者空间（RF-WPS）。适用于固定路线行驶的车辆在正常和紧急的驾驶条件下使用的系统，乘客可处于坐位和站立位。本标准前提条件为车辆在紧急驾驶条件下任何方向的最大加速度不超过1 g。
本文件规定了后向式轮椅车乘坐者系统的设计要求、性能要求以及相关测试方法，制造商的说明书要求，对安装人员和用户的警示信息要求，以及产品标签和测试信息的要求。
本文件主要目的是限制后向式轮椅车，包括三轮或三个以上轮子的代步车，在车辆内部发生危险碰撞或导致其他乘客受损伤的移动。
本文件规定的条款主要适用于完整的RF-WPS，但规定的子条款可适用于单独出售的部件和组件，还适用于拟更换的部件和组件的特定功能。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO 3795 道路车辆、农林拖拉机和机械 内饰材料燃烧特性的测定（Road vehicles，and tractors and machinery for agriculture and forestry—Determination of burning behaviour of interior materials )
ISO 7176-11 轮椅车 第11部分：测试用假人（Wheelchairs—Part 11：Test dummies）ISO 7176-13 轮椅车 第 13 部分：测试表面摩擦系数的测定（Wheelchairs—Part 13：Determination of coefficient of friction of test surfaces)
ISO 7176-26 轮椅车 第26部分：术语（Wheelchairs—Part 26：Vocabulary）
3 术语和定义
ISO 7176-26中界定的以及下列术语和定义适用于本文件。3.1
可走动乘客 ambulatory passengers 不需要使用轮椅车的乘客。3.2
前移屏障 forward excursion barrier；FEB
设计用于限制后向式轮椅车及乘坐者相对于车辆向前移动的软垫结构。3.3
车辆额定总重量 gross vehicle weight rating；GVWR 由车辆制造商确定，车辆能够安全可靠行驶的最大总重量。
GB/T 40887.1—2021/ISO 10865-1:2012 3.4
把手 handhold 抓握杆 grab bar 扶手 handrail
车辆上任何设计用于乘客抓握以便在车辆内部移动或乘车时保持稳定的装置。3.5
坐位和站立位乘客使用的无障碍车辆 accessible transport vehicle for sitting and standing passen-gers;ATV-SS
设计和制造主要用于运输坐位和站立位乘客、考虑肢体功能障碍者需要的机动车辆。3.6
侧移屏障 lateral excursion barrier；LEB
设计用于在运输过程中防止轮椅车倾斜、旋转或滑动到中间过道或车壁、位于使用中轮椅车左右的结构或装置。
注：可使用软垫减轻或缓和意外碰撞带来的冲击。3.7
乘坐者固定装置 occupant retention device 用于使轮椅车乘坐者处于低冲击环境中的系统或装置。3.8
被动安全系统 passive securement system
一种防止轮椅车意外移动的方法，这种方法无需使用者或车辆驾驶员实际的物理接触。3.9
后向式轮椅车乘坐者空间 rearward-facing wheelchair passenger space；RF-WPS
大型车辆中使用结构或装置（无需使用者或驾驶员实际接触安全装置）限制使用中后向式轮椅车移动的区域。3.10
后移屏障 rearward excursion barrier；REB
设计用于限制后向式轮椅车相对于车辆向后移动的结构或装置。3.11
座面高度 seat bight height
轮椅车座位和靠背平面的交线，与地面之间的垂直距离。3.12
代用轮椅车 surrogate wheelchair；SWC
符合附录D要求用于模拟量产轮椅车进行附录B中的限位测试的可重复使用装置。3.13
轮椅车基准平面 wheelchair reference plane 通过轮椅车纵向中心线的垂直平面。
4 设计要求
后向式轮椅车乘坐者空间（RF-WPS）应：a）符合附录A中规定的尺寸和净空间要求。b）安装有：
1） 限制轮椅车向车辆前方运动的前移屏障（FEB）；2） 方便轮椅车乘坐者在运输过程中保持稳定的扶手或把手；
