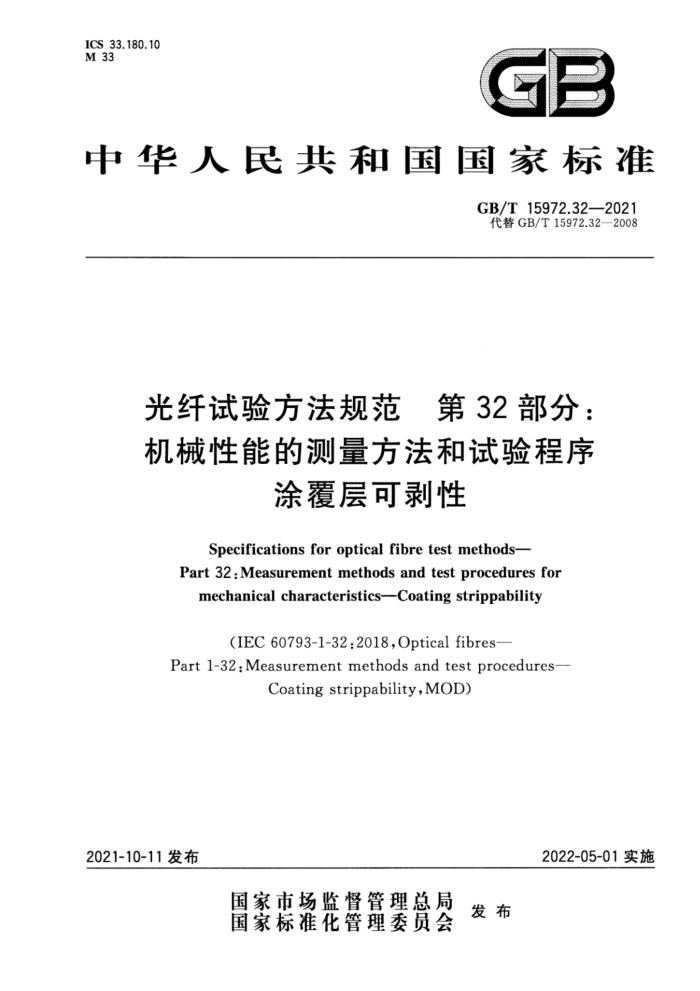

ICS 33.180.10 M 33
中华人民共和国国家标准
GB/T 15972.32—2021
代替GB/T15972.32—2008
光纤试验方法规范 第32部分：机械性能的测量方法和试验程序涂覆层可剥性
Specifications for optical fibre test methods—Part 32:Measurement methods and test procedures for mechanical characteristics——Coating strippability
(IEC 60793-1-32:2018,Optical fibres—
Part 1-32:Measurement methods and test procedures—Coating strippability,MOD)
2022-05-01实施
2021-10-11发布
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 15972.32—2021
光纤试验方法规范 第32部分：机械性能的测量方法和试验程序涂覆层可剥性
1 范围
GB/T15972的本部分规定了沿光纤纵轴向定量地机械剥去保护涂覆层所需的力的试验方法，确立了测量的统一试验程序和技术要求。
本部分适用于标称包层直径为125μm且标称外涂覆层（包含紧包缓冲层）直径为的200μm～900μm的Al类、A2类、A3类、B类、C类和D类光纤的涂覆层可剥性测量。其他标称包层直径的光纤可参考本部分进行测量。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T15972.10—2021 光纤试验方法规范 第 10 部分：测量方法和试验程序 总则(IEC 60793-1-1:2017,MOD)
3 术语和定义
下列术语和定义适用于本文件。3.1
样品 sampling
一盘需进行涂覆层可剥性测量的受试光纤。3.2
试样 specimen
从样品中取样，能代表样品进行单次测量的短段光纤。3.3
剥离力平均值 strip force average value
一段试样在进行涂覆层可剥性测量时，利用有效的剥离力数据计算得到的平均值。注：有效数据指去除剥离长度前面20%的数据后的数据，见4.2。3.4
平均剥离力 average strip force
一个样品中的10段或更多段试样分别进行涂覆层可剥性测量时得到的剥离力平均值的平均值。3.5
剥离力峰值 strip force peak value
一段试样在进行涂覆层可剥性测量时得到的剥离力的最大值。
GB/T 15972.32—2021 3.6
峰值剥离力 peak strip force
一个样品中的10段或更多段试样分别进行涂覆层可剥性测量时得到的剥离力最大值的平均值。
4 方法概述4.1 总则
本部分主要用于检验光纤制造厂生产的光纤或其后采用各种聚合物作外涂覆层（包含紧包缓冲层）的光纤。本部分试验可在新制造的或在暴露到各种环境之后的光纤上进行。
有两种方法测量涂覆层剥离力。两种方法包含同样的试验技术，但每一种方法关注的侧重点不同。4.2 样品的剥离力计算
方法A——平均剥离力
启动拉伸试验机，在光纤试样和剥离工具之间提供一个恒定的相对运动。观察并记录剥去光纤试样涂覆层所需的力，去除剥离长度前面20%的数据。计算剥离力平均值。取10段或更多段光纤试样的剥离力平均值的平均值，在报告中记录为"平均剥离力"。
方法B——峰值剥离力
启动拉伸试验机，在光纤试样和剥离工具之间提供一个恒定的相对运动。观察并记录剥去光纤涂覆层所需的力。记录剥离力峰值。取10段或更多段光纤试样的剥离力峰值的平均值，在报告中记录为“峰值剥离力”。
注：注意去除试验期间光纤断裂情况下的数据。4.3 环境大气条件
试验的标准大气环境条件应符合GB/T15972.10—2021的规定。
5 装置5.1 拉伸装置
应使用一台合适的装置，例如立式拉力机，来提供光纤试样和剥离工具之间的相对运动。拉伸装置应能提供恒定的剥离速率，没有猛拉光纤试样或剥离工具的现象。剥离速率应按7.2的规定进行。
该装置应能提供两个方向的相对运动，以便复位。剥离工具应在拉伸装置的夹头上夹紧，其刀刃应与光纤轴保持垂直，并要防止光纤弯曲，把光纤试样的另一端夹紧。为防止光纤断裂，用于在夹持点夹紧光纤的方法不应使光纤遭受过大的应力。
试验装置示例如图1所示。
