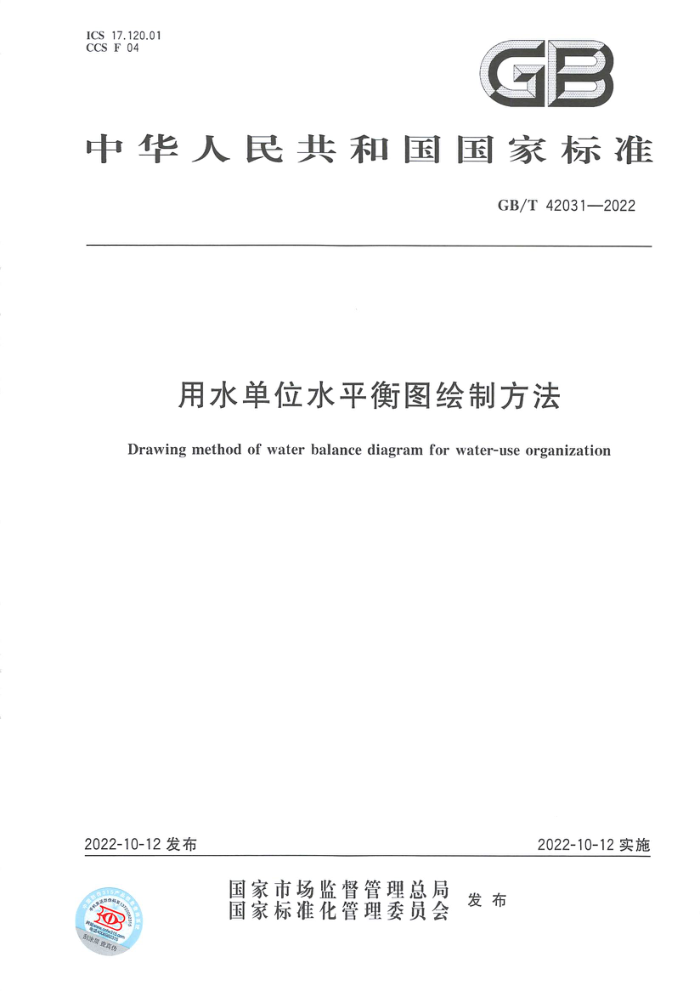

ICS 17.120.01 CCS
中华人民共和国国家标准
GB/T 42031—2022
用水单位水平衡图绘制方法
Drawing method of water balance diagram for water-use organization
2022-10-12发布
2022-10-12实施
国家市场监督管理总局发布
国家标准化管理委员会
用水单位水平衡图绘制方法
1 范围
本文件描述了用水单位水平衡图的绘制原则和方法，并给出了绘制样式。本文件适用于用水单位水平衡测试水平衡图的绘制。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12452水平衡测试通则GB/T17450技术制图图图线GB/T21534 节约用水 术语
3 术语和定义
GB/T 21534界定的以及下列术语和定义适用于本文件。3.1
水平衡图 water balance diagram
描述用水单位或用水系统中水量平衡的关系图。3.2
用水单元 water-use unit
需要水或产生废水的具有相对独立性的区域、单位（个人）、部门、车间、生产工序或装置（设备）等。
4 水平衡图的绘制原则
4.1 水平衡图由图框、图线、数据、符号以及必要的说明性文字构成。
4.2 水平衡图基本数据来自用水单位水平衡表，是用水单位水平衡表的图形表达。
4.3 水平衡图的图注应标注在图例的左下方，标明测试时段、水量和蒸汽量的计量单位，以及必要的文字说明。
5 水平衡图的绘制方法
5.1 一般规定
5.1.1 用水单位水平衡图可划分为主要用水设备或系统（三级）、次级用水单位（二级）和用水单位（一级）3个层级，各层级包括一个或多个用水单元，用水单元按GB/T12452的要求划分。5.1.2 应把所有用水单元及其相互之间的用水流程、水量分配等水量传递关系表示清楚。5.1.3 图线绘制应符合GB/T17450的规定。
