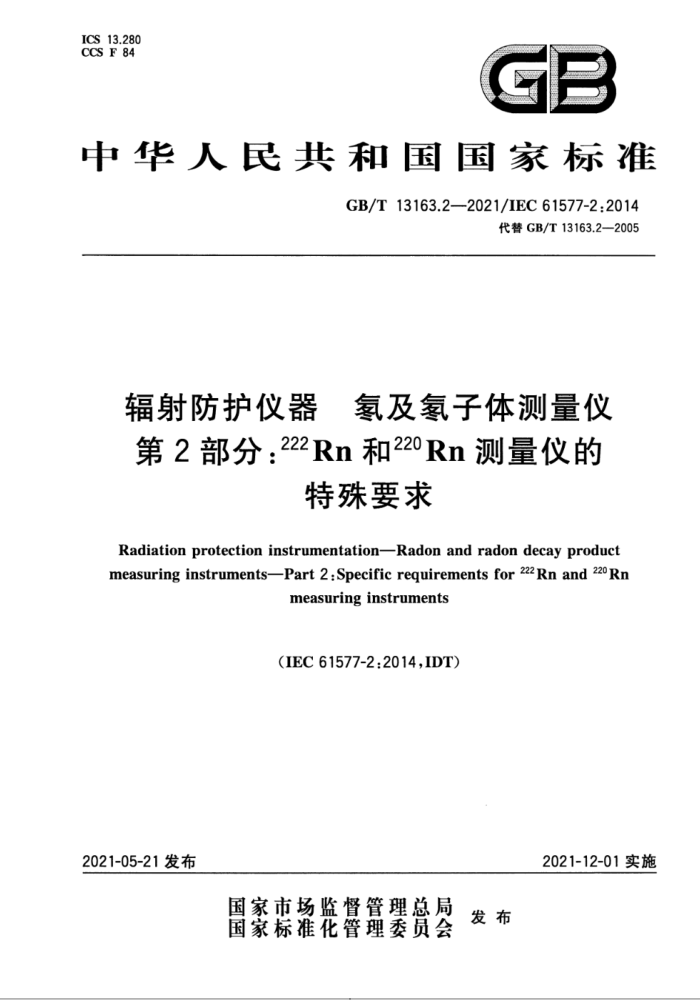

ICs13.280
CCS F 84
GB中华人民共和国国家标准
GB/T13163.2-2021/IEC61577-2:2014代替GB/T13163.2-2005
辐射防护仪器氨及氨子体测量仪第2部分：222Rn和220Rn测量仪的特殊要求
Radiation protection instrumentation-Radon and radon decay product measuring instruments-Part 2：Specific requirements for 222Rn and 220Rn measuring instruments
（IEC61577-2:2014，IDT）
2021-05-21发布2021-12-01实施
国家市场监督管理总局
国家标准化管理委员会发布
GB/T 13163.2—2021/IEC 61577-2:2014
目 次
前言 ………………………………………………………………………………………………………… Ⅲ
引言…………………………………………………………………………………………………………Ⅳ
1范围 ……………………………………………………………………………………………………… 1
2 规范性引用文件 ………………………………………………………………………………………… 1
3 术语和定义……………………………………………………………………………………………… 2
4设计总体考虑…………………………………………………………………………………………… 3
4.1 测量设计考虑 ……………………………………………………………………………………… 3
4.2 操作和维护设计考虑 ……………………………………………………………………………… 4
5 技术部件 …………………………………………………………………………………………………5
5.1 取样装置 …………………………………………………………………………………………… 5
5.2 辐射探测装置 ………………………………………………………………………………………5
5.3 数据处理与记录 ……………………………………………………………………………………5
5.4 测量的品示 …………………………………………………………………………………………6
5.5 电源 ………………………………………………………………………………………………… 6
6 试验条件………………………………………………………………………………………………….6
6.1 概述 ………………………………………………………………………………………………… 6
6.2 标准试验条件……………………………………………………………………………………… 6
6.3 试验的进行 ………………………………………………………………………………………… 6
6.4 参著氮气 ……………………………………………………………………………………………7
7 辐射探测性能的要求和试验……………………………………………………………………………7
7.1 对试验源的参考响应 ……………………………………………………………………………… 7
7.2 其他氮同位囊的交叉干扰………………………………………………………………………… 7
7.3 指示值的线性………………………………………………………………………………………7
7.4 仪器的统计涨落 …………………………………………………………………………………… 8
7.5 响应时间 …………………………………………………………………………………………… 9
7.6 信号累积 ……………………………………………………………………………………………9
8空气回路性能的要求和试验 …………………………………………………………………………… 9
8.1 概述 …………………………………………………………………………………………………9
8.2 流量稳定性…………………………………………………………………………………………9
8.3 流量测量的准确度………………………………………………………………………………… 10
8.4 过滤器压降的影响………………………………………………………………………………… 10
8.5 低采样流量的指示值……………………………………………………………………………… 10
9 环境性能的要求和试验………………………………………………………………………………… 10
9.1 环境γ辐射响应…………………………………………………………………………………… 10
9.2 环境温度…………………………………………………………………………………………… 11
9.3 相对湿度和冷凝水………………………………………………………………………………… 11
9.4 大气压力…………………………………………………………………………………………… 11
10 电气性能的要求和试验 ……………………………………………………………………………… 11
10.1 电源变化…………………………………………………………………………………………11
10.2 电池试验 ………………………………………………………………………………………… 12
11 机械性能的要求和试验 ……………………………………………………………………………… 12
1.1 要求……………………………………………………………………………………………… 12
11.2 试验方法 ………………………………………………………………………………………… 12
12 操作和维护手册 ……………………………………………………………………………………… 12
13 型式试验报告和证书 ………………………………………………………………………………… 13
参考文献…………………………………………………………………………………………………… 15
表1 参考条件和标准试验条件（除非制造厂另有说明）……………………………………………… 13
表2 辐射探测性能的试验 ……………………………………………………………………………… 14
表3 空气间路试验……………………………………………………………………………………… 14
表4 随影响量变化的试验 ……………………………………………………………………………… 14
GB/T 13163.2—2021/IEC 61577-2:2014
辐射防护仪器 氨及氡子体测量仪第 2部分∶22Rn和220Rn 测量仪的特殊要求
1 范围
本文件规定了测量室外、住宅和工作场所（含地下矿井）中气载22Rn和220Rn活度浓度仪器的特殊要求。
本文件适用于基于单点测量或连续测量几乎所有类型的电子仪器。通过泵抽取或扩散使含Rn 和/或"Rn 空气进入探测单元的灵敏体积或在一特定时刻通过空气取样（瞬时取样）可测量活度浓度。
在IEC 61577-1中规定了用于测量的各种类型仪器。
本文件不适用于使用活性炭吸附、驻极体或固体核径迹探测器的仪器。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO11665-1 环境中放射性测量 空气∶Rn 第1部分;氢及其短寿命子体的来源和相关测量方法（Mecasurement of radioactivity in the environment—Air∶radon-222—Part 1∶Origins of radon and its short-lived decay products and associated measurement methods)
ISO/IEC导则 98-3;2008 测量不确定度第 3 部分;测量不确定度表示指南（GUM.1995）[Uncertainty of measurement—Part 3:Guide to the expression of uncertainty in measurement(GUM:1995]
IEC 60068-2-27 环境试验 第2-27部分∶试验方法 试验 Ea 和导则∶冲击（Environmental tes-ting—Part 2-27:Test—Test Ea and guidance;Shock)
注∶GB/T 2423.5—2019 环境试验 第2部分;试验方法 试验 Ea和导则;冲击（IEC 60068-2-27;2008，IDT）IEC 61000-6-4 电磁兼容（EMC） 第 6-4部分∶通用标准 工业环境中的发射标准【Electromag-netic compatibility(EMC)—Part 6-4:Generic standards—Emission standard for industrial environ-ments]
注∶GB 17799.4—2012 电磁兼容 通用标准 工业环境中的发射（IEC 61000-6-4;2011，IDT）
IEC 61140 电击防护 装置和设备的通用部分（Protection against clcctric shock—Common as-pects for installation and equipment)
注∶GB/T17045—2020 电击防护 装置和设备的通用部分（IEC 61140∶2016，IDT>
IEC 61187 电气和电子测量设备 文件（Electrical and electronic measuring equipment—Docu-mentation)
注;GB/T16511—1996 电气和电子测量设备随机文件（IEC 61187;1993.IDT）
IEC 61577-1 辐射防护仪器 氡及氡子体测量仪 第1部分∶一般原则（Radiation protection in-strumentation—Radon and radon decay product measuring instruments—Part 1:General principles)
注∶GB/T13163.1-2009 辐射防护仪器 氧及氡子体测量仪 第1部分∶一般原则（IEC 61577-1∶2006，IDT）
，
