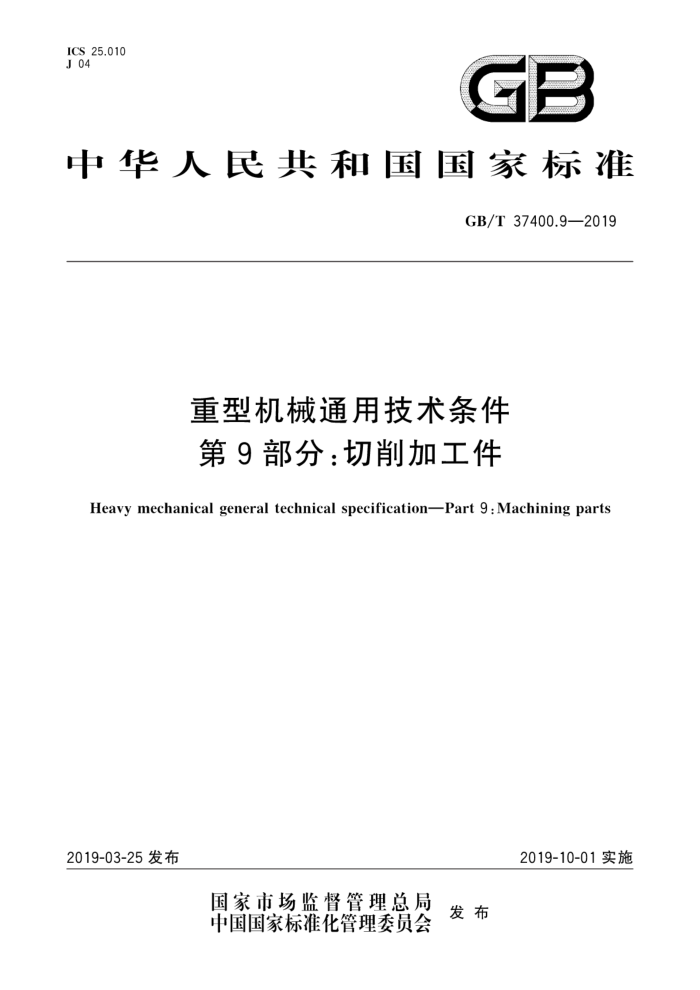

GB/T 37400.9-2019
重型机械通用技术条件第9部分:切削加工件
Heavy mechanical general technical specification—Part 9:Machining parts
2019-10-01实施
2019-03-25发布
1范围…………1
2 规范性引用文件……………1
3一般要求………………1
4 未注公差……………… 3
5 键对称度未差……………6
6 螺孔和光孔未注位置度公差…………………………6
9未注表面粗糙度……………7
10 工缘…………7
11 深孔钻中的孔中心偏移……………8
12 允许按刀具形状加工的规定…………·8
图1 回转体零件未注倒角……………1
图2 零件未注倒圆…………2
图3外边缘,无毛刺,磨损-0.1 mm～-0.3 mm …………………………………7
图4 内边缘,过渡至0mm～+0.5 mm ……………·8
图5倒圆和棱采用的具轮……………………·8
图6 几种能的钻头端面形状………………………·8
图7埋头孔面形状…9
图8阶梯孔的钻头选用实例………………9
表1 未注倒角尺·2 表2未倒圆尺·… 2
表3 长度尺寸的未注极限偏差……………………·3
表4倒圆半径和倒角高度的未注极限偏差…………………………………………………4
表5 角度(倾斜度）尺寸的未注极限偏差………………………………………·4
表6直线度和平面度的未注公差………………………·4
表 7垂直度未注差…………5
表8 对称度未·…………·5
表9 同轴度和跳未公差………5
表10键对称未注差……………6
表11 螺孔未注位置度公差 …………………………………………6
表12 光孔未注位置度公差…………………………6 表
13 未表面粗糙度…………………7
GB/T37400《重型机械通用技术条件》分为16个部分:
——第1部分:产品检验;
——第2部分:火焰切割件;
——第3部分:焊接件;
——第 4部分:铸铁件;
——第5部分:有色金属铸件;
——第6部分:铸钢件;
——第 7部分:铸钢件补焊;
——第8部分:锻件;
——第9部分:切削加工件;
——第10部分:装配;
——第11部分:配管;
——第12部分:涂装;
——第13部分:包装;
——第14部分:铸钢件无损探伤;
——第15部分:锻钢件无损探伤;
——第16 部分:液压系统。
本部分为GB/T37400的第9部分。
本部分按照GB/T 1.1—2009给出的规则起草。
本部分由全国冶金设备标准化技术委员会（SAC/TC409）提出并归口。
