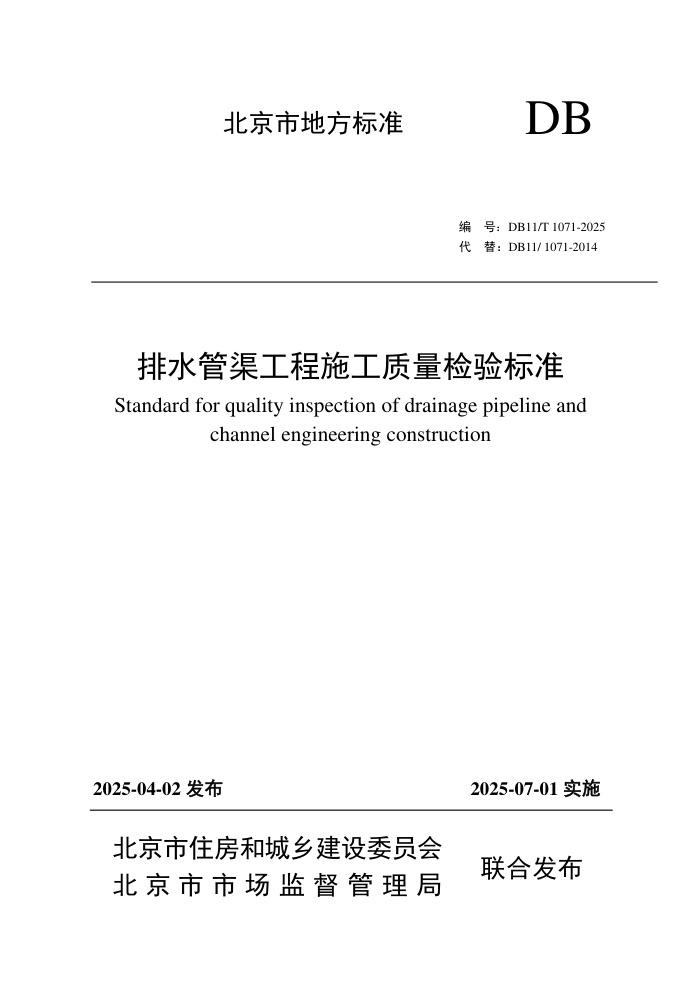

北京市地方标准
DB
编 号：DB11/T 1071-2025
代 替：DB11/ 1071-2014
排水管渠工程施工质量检验标准
Standard for quality inspection of drainage pipeline and
channel engineering construction
2025-04-02 发布 2025-07-01 实施
北京市住房和城乡建设委员会
联合发布
北 京 市 市 场 监 督 管 理 局
北 京 市 地 方 标 准
排水管渠工程施工质量检验标准
Standard for quality inspection of drainage pipeline and
channel engineering construction
编 号：DB11/T 1071-2025
主编单位：北京市政建设集团有限责任公司
北京市市政三建设工程有限责任公司
批准部门：北京市市场监督管理局
施行日期：2025 年 07 月 01 日
2025 北京
前 言
根据北京市市场监督管理局《2023 年北京市地方标准修订项目计划（第一批）》的通知（京市
监函〔2023〕5 号）的要求，编制组经过深入调查研究，认真总结实践经验，参考国内相关标准，并
在广泛征求意见的基础上，修订本标准。
本标准的主要技术内容是：1 总则；2 术语；3 基本规定；4 土方；5 管道基础；6 开槽施工管道
主体结构；7 不开槽施工管道主体结构；8 附属构筑物；9 提升泵站；10 功能性试验。
本标准修订的主要技术内容是：
1 将原标准的“硬聚氯乙烯（PVC-U）、高密度聚乙烯（HDPE）及聚乙烯（PE）管道铺设”
“玻璃纤维增强热固性树脂夹砂（RPMP）管道铺设”内容合并为“化学建材管”；将原标准的“钢
筋混凝土管道接口”“管道接口”内容，按照对应的管道材质放入相应管道中；将原标准的“土
渠”内容删除；
2 根据北京地区排水管渠工程的实际情况，新增“夯管”“定向钻”的内容；
3 将原标准的“抽升泵站”中“预制混凝土构件”内容删除；
4 将原标准的“无压管道的闭气试验”内容删除。
本标准由北京市住房和城乡建设委员会、北京市市场监督管理局共同管理，北京市住房和城乡
建设委员会归口、组织实施，并组织编制单位对标准技术内容进行解释。执行过程中如有意见或建
议，请寄送北京市政建设集团有限责任公司（地址：北京市海淀区昌运宫 17 号市政大厦；邮政编
码：100089；电话：010-68778088；电子邮箱：bjszjzb@126.com）。
本标准主编单位：
北京市政建设集团有限责任公司
北京市市政三建设工程有限责任公司
本标准参编单位：
北京市建设工程安全质量监督总站
北京市政工程行业协会
北京市通州区建设工程质量监督站
北京城市排水集团有限责任公司
北京市市政专业设计院股份公司
北京市市政一建设工程有限责任公司
北京市市政二建设工程有限责任公司
北京市市政四建设工程有限责任公司
北京市市政六建设工程有限公司
北京市政七建设工程有限责任公司
1
北京市常青市政工程有限公司
北京高新市政工程科技有限公司
北京城市副中心投资建设集团有限公司
北京市政路桥股份有限公司
北京市第五建筑工程集团有限公司
北京市政路桥管理养护集团有限公司
中铁二十二局集团有限公司
上海宝冶集团有限公司
北京大唐首邑建筑集团有限责任公司
北京城建北方集团有限公司
本标准主要起草人员：孔 恒 翟永山 刘拥军 王文正
乔国刚 王 渭 刘海争 高延炯
王 洋 杨 楠 贾宝情 梁文广
鲁 伟 张 鹏 王彦波 张善锋
张陶然 陈鹏宇 杨小敏 葛青立
沈鸿滢 陈克伟 王硕鑫 邹春华
程习刚 夏 林 刘义军 张艳秋
王鑫平 李 震 王 鹏 闫宏锦
何华飞 郑海明 张 乾 辛天春
佟君宇 程传亮 丁建磊 路 宽
芦 峰 沈 辉 吴 洋 张海金
冯 波 贾永亮
本标准主要审查人员：张 汎 张国京 许亚斋 李 玲
张立平 李丽轩 卜志强
2
目 次
1 总 则 ............................................................................................................................. 1
2 术 语 ............................................................................................................................. 2
3 基本规定 ......................................................................................................................... 3
4 土 方 ............................................................................................................................. 4
4.1 沟槽开挖、支护及地基处理 ............................................................................... 4
4.2 沟槽回填 ............................................................................................................... 4
4.3 基坑开挖 ............................................................................................................... 8
4.4 基坑回填 ............................................................................................................... 9
5 管道基础 ....................................................................................................................... 10
5.1 混凝土基础 ......................................................................................................... 10
5.2 土、砂及砂石基础 ............................................................................................. 11
6 开槽施工管道主体结构 ............................................................................................... 13
6.1 钢筋混凝土管 ..................................................................................................... 13
6.2 金属管 ................................................................................................................. 14
6.3 化学建材管 ......................................................................................................... 16
6.4 倒虹吸管 ............................................................................................................. 17
6.5 砌筑管渠 ............................................................................................................. 17
6.6 现浇钢筋混凝土管渠 ......................................................................................... 20
6.7 预制装配式渠 ..................................................................................................... 23
7 不开槽施工管道主体结构 ........................................................................................... 26
7.1 工作井 ................................................................................................................. 26
7.2 顶 管 ................................................................................................................. 27
7.3 盾 构 ................................................................................................................. 29
7.4 浅埋暗挖 ............................................................................................................. 32
7.5 夯 管 ................................................................................................................. 36
1
7.6 定向钻 ................................................................................................................. 37
8 附属构筑物 ................................................................................................................... 39
8.1 检查井 ................................................................................................................. 39
8.2 雨水口 ................................................................................................................. 42
8.3 进、出水口构筑物 ............................................................................................. 43
9 提升泵站 ....................................................................................................................... 45
9.1 现浇钢筋混凝土结构 ......................................................................................... 45
9.2 沉井结构 ............................................................................................................. 48
9.3 地上砌体结构 ..................................................................................................... 49
9.4 水泵安装 ............................................................................................................. 50
9.5 管道安装 ............................................................................................................. 51
10 功能性试验 ................................................................................................................. 53
10.1 一般规定 ........................................................................................................... 53
10.2 闭水试验 ........................................................................................................... 53
附录 A 施工测量允许偏差 ............................................................................................. 56
附录 B 排水管渠工程分部工程、分项工程划分 ......................................................... 57
附录 C 混凝土结构无压管道渗水量测与评定 ............................................................. 58
附录 D 闭水试验方法 ..................................................................................................... 60
本标准用词说明 ................................................................................................................. 62
引用标准名录 ..................................................................................................................... 63
附：条文说明 ..................................................................................................................... 64
2
Contents
1 General provisions ......................................................................................................... 1
2 Terms .............................................................................................................................. 2
3 Basic requirements ........................................................................................................ 3
4 Earthwork ...................................................................................................................... 4
4.1 Trench excavation support and foundation treatment ........................................... 4
4.2 Trench backfill ....................................................................................................... 4
4.3 Pit earthwork ......................................................................................................... 8
4.4 Pit backfill ............................................................................................................. 9
5 Pipeline foundation ...................................................................................................... 10
5.1 Concrete foundation ............................................................................................ 10
5.2 Soil,sand and gravel stratum foundation ............................................................. 11
6 Main structure of trench installation ......................................................................... 13
6.1 Prefabricated reinforced concrete pipes .............................................................. 13
6.2 Metal pipes .......................................................................................................... 14
6.3 Chemical building materials pipeline .................................................................. 16
6.4 Inverted siphon straw laying................................................................................ 17
6.5 Building channel .................................................................................................. 17
6.6 Cast in place reinforced concrete square ditch .................................................... 20
6.7 Prefabricated prefabricated pipe channels ........................................................... 23
7 Main structure of trenchless installation ................................................................... 26
7.1 Working shaft ...................................................................................................... 26
7.2 Pipeline jacking ................................................................................................... 27
7.3 Shield tunneling ................................................................................................... 29
7.4 Shallow undercutting drainage tunnel construction ............................................ 32
7.5 Pipeline compaction ............................................................................................ 36
7.6 Directional drilling of pipelines ........................................................................... 37
8 Affiliated construction ................................................................................................. 39
8.1 Inspection shaft .................................................................................................... 39
1
8.2 Gully .................................................................................................................... 42
8.3 Water inlet and outlet structure ............................................................................ 43
9 Lift pumping station .................................................................................................... 45
9.1 Reinforced concrete structure .............................................................................. 45
9.2 Open caisson ........................................................................................................ 48
9.3 Masonry structure ................................................................................................ 49
9.4 Pump installation ................................................................................................. 50
9.5 Pipeline installation ............................................................................................. 51
10 Pipeline functional test .............................................................................................. 53
10.1 General regulations ............................................................................................ 53
10.2 Water obturation test .......................................................................................... 53
Appendix A Deviation of construction survey ............................................................. 56
Appendix B Dividing separated parts of a drainage pipe engineering project ......... 57
Appendix C Measurement and evaluation of non-pressure concrete pipe leakage .. 58
Appendix D Water obturation test ................................................................................ 60
Explanation of wording in this standard ......................................................................... 62
List of quoted standards ................................................................................................... 63
Addition：Explanation of provisions .............................................................................. 64
2
1 总 则
1.0.1 为加强北京市排水管渠工程质量管理，规范排水管渠工程施工质量的检验，制定本标准。
1.0.2 本标准适用于北京市行政区域内新建、扩建、改建的城市雨水管渠、污水管道及附属提升泵
站工程的施工质量控制与检验。
1.0.3 排水管渠工程施工质量的检验除应执行本标准外，尚应符合国家及北京市现行有关标准的规
定。
1
2 术 语
2.0.1 刚性接口 rigid joint of pipelines
不能承受一定量的轴向线变位和相对角变位的管道接口，如用水泥类材料密封或用法兰连接的
管道接口。
2.0.2 柔性接口 flexible joint of pipelines
能承受一定量的轴向线变位和相对角变位的管道接口。
2.0.3 管道变形率 pipe deflection
特指柔性管道在竖直方向上直径的变化率。
2.0.4 提升泵站 lift pumping station
泵房和配套设施的总称。
2.0.5 管底腋角 haunch part of pipe bottom
圆管底部支承范围弧下的两侧三角部位，是管道基础支承区域的重要组成部分。
2.0.6 严密性试验 tightness test
对已敷设好的管道用液体或气体检查管道渗漏情况的试验总称。
2.0.7 闭水试验 water obturation test
以水为介质对已敷设重力流管渠所做的严密性试验。
2
3 基本规定
3.0.1 施工单位应建立健全项目质量管理体系，质量管理体系应符合现行国家标准《建筑与市政工
程施工质量控制通用规范》GB 55032 的规定。
3.0.2 工程所用的管材、管道附件、构配件和主要原材料等产品进入施工现场时应进行现场验收并
妥善保管。入场查看产品合格证、产品型式检验报告合格后方可使用。应进行复试的材料，复试检
验合格后方可使用。
3.0.3 工程施工设置的水准点、控制桩、高程设置应牢固；水准点、管道轴线控制桩、高程桩应经
过复核，方可使用。施工测量允许偏差见附录 A。
3.0.4 用于工程施工质量检验的计量器具和检测设备，应经有资质的计量检测单位检测合格后方可
使用。
3.0.5 施工中应按设计文件的要求和国家、北京市现行地方标准的规定进行施工过程与成品质量的
控制。
3.0.6 污水管道及其附属构筑物，处于湿陷性黄土、膨胀土、流砂地区的雨水管渠及其附属构筑
物，均应经严密性试验合格后方可投入运行。
3.0.7 排水管渠工程质量检验应按检验批、分项工程、分部工程和单位工程顺序进行，隐蔽分项工
程应进行隐蔽验收，未经检验或验收不合格不得进入下道分项工程，其分部工程、分项工程、检验
批划分应符合附录 B 的规定。
3.0.8 检验批的质量检验应按主控项目和一般项目进行。主控项目和一般项目中的实测项目应进行
抽样检查，质量合格应符合以下规定：
1 主控项目的质量经抽样检验应全部合格；
2 一般项目的质量经抽样检验合格：一般项目中的允许偏差项目抽样检验的频率应符合检验标
准要求，抽样检验的合格率≥80%，且不合格点的最大偏差不得大于验收标准规定允许偏差的 1.5
倍；
3 检验批质量控制资料和施工资料应完整。
3.0.9 排水管渠工程质量验收应按现行北京市地方标准《市政基础设施工程质量检验与验收标准》
DB11/T 1070 执行。
3
4 土 方
4.1 沟槽开挖、支护及地基处理
主控项目
4.1.1 采用天然地基时，地基土不得超挖、被扰动、受水浸泡或受冻。
检查数量：全数检查。
检验方法：目测，检查施工记录。
4.1.2 地基承载力应符合设计要求。
检查数量：应按现行国家标准《给水排水管道工程施工及验收规范》GB 50268 的相关规定进行
检查。
检验方法：轻型动力触探或检查地基承载力试验报告。
4.1.3 沟槽的支护方式、支护结构强度、刚度、稳定性应符合设计要求。
检查数量：应按现行国家标准《给水排水管道工程施工及验收规范》GB 50268 的相关规定进行
检查。
检验方法：目测，检查施工方案、施工记录。
4.1.4 地基处理时，所使用材料、地基处理的宽度、厚度、压实度应符合设计要求。
检查数量：全数检查。
检验方法：按设计或规定要求进行检查，检查检测记录、试验报告。
一般项目
4.1.5 沟槽开挖允许偏差应符合表 4.1.5 的规定。
表 4.1.5 沟槽开挖允许偏差表
序号 项目 允许偏差（mm） 检验频率 检验方法
范围 点数
1 中线偏位 ≤15 两井之间 2 用经纬仪、钢尺测量
2 槽底高程 －10～＋10 两井之间 3 用水准仪测量
3 槽底中线每侧宽度 不小于设计要求 两井之间 6 挂中线、用钢尺测量，每侧计 3 点
4 沟槽边坡 不小于设计要求 两井之间 6 用坡度尺测量，每侧计 3 点
4.2 沟槽回填
主控项目
4.2.1 回填材料及压实度应符合设计要求；设计未规定时，按照表 4.2.1-1、图 4.2.1-1、表 4.2.1-2、
图 4.2.1-2 的规定执行。槽底至管顶以上 500mm 范围内，不得回填淤泥、腐殖土、有机物、冻土及
大于 50mm 的砖、石、木块等杂物。
检查数量：条件相同的回填材料，每铺筑 1000m2，应取样一次，每次取样至少应做两组测试；
4
回填材料条件变化或来源变化时，应分别取样检测。
检验方法：用环刀法、灌砂法检查。
表 4.2.1-1 刚性管道沟槽回填土压实度
序号 项目 压实度（%） 检验频率 检验方法
重型击实 标准 轻型击实 标准 范围 点数
1 砂石基础及有效支撑角范围 ≥93 ≥95 每 100m 每层、每 侧一组， 每组 3 点 用环刀法、灌 砂法检查
2 沟槽在 路基范 围外 胸腔部 分 管侧 ≥87 ≥90 两井之间或 1000m2
管顶以上 500mm 内 87±2（轻型）
其余部分 ≥90（轻型）或按设计 要求
农田或绿地范围表层 不宜压实，预留沉降 量，表面整平
3 沟槽在 路基范 围内 胸腔部 分 管侧 ≥87 ≥90 两井之间或 1000m2 每层、每 侧一组， 每组 3 点 用环刀法、灌 砂法检查
管顶以上 250mm 内 87±2（轻型）
由路槽 底算起 的深度 范围 ≤800mm 快速路及 主干路 ≥95 ≥98
次干路 ≥93 ≥95
支路 ≥90 ≥92
800mm～ 1500mm 快速路及 主干路 ≥93 ≥95
次干路 ≥90 ≥92
支路 ≥87 ≥90
＞1500mm 快速路及 主干路 ≥87 ≥90
次干路 ≥87 ≥90
支路 ≥87 ≥90
注：表中重型击实标准的压实度和轻型击实标准的压实度，分别以相应的标准击实试验求得的最大干密度为 100%。
5
地面
其余部分，原土分 层回填 按本标准表 4.2.1-1 的规定执行
管顶以上 250mm 内
胸腔：符合要求的原土或 ≥87％ （87±2％） ≥87％ 或 500mm 内，按本
标准表 4.2.1-1 的规定
中、粗砂、粒径小于 20mm
执行
的碎石屑或砂砾；对称分 D
（90％） （90％）
层回填密实，压实后每层
厚度 100mm～200mm
2α＋30°
管道垫层、基础
≥93％（95％）
槽底，原状土或经处理回填密实的地基
注：1 2α为管道基础设计支撑角，由设计给定；
2 本图括号中所标数值均为轻型击实标准，其他为重型击实标准。
图 4.2.1-1 刚性管道沟槽回填部位与压实度示意图
表 4.2.1-2 柔性管道沟槽回填土压实度
序号 项目 压实度 （%） 回填材料 检验频率 检验方法
范围 点数
1 管道 基础 管底基础 ≥90 中、粗砂 每 100m 每层、每侧 一组，每组 3 点 用环刀法、灌砂 法检查
2 管道支撑角范围 ≥95
3 管道两侧 ≥95 中、粗砂、最大粒径小 于 20mm 的碎石屑、砂 砾或符合要求的原土 两井之间或 每 1000m2
4 管顶上 500mm 以内 管道两侧 ≥90
5 管道上部 85±2
6 管顶以上 500mm～1000mm 范围内 ≥90 原土回填
注：回填土的压实度，以轻型击实标准试验获得最大干密度为 100%。
6
地面
原土分层回填 ≥90％（如果有道路按道路要求） 管顶以上 500mm～1000mm
符合要求的原土或中、粗 ≥90％ （85±2％） ≥90％ 管顶以上 500mm 内，且
砂、粒径小于 20mm 的碎
不小于 1 倍管径
石屑或砂砾
对称分层回填密实，压
实后每层厚度 100mm～ ≥95％ D ≥95％ 管道两侧
200mm
≥95％ 2α＋30° ≥95％
中、粗砂回填 2α＋30°范围
中、粗砂回填 管道基础，一般不小于
≥90％ 150mm
槽底，原状土或经处理回填密实的地基
注：2α为管道基础设计支撑角，由设计给定。
图 4.2.1-2 柔性管道沟槽回填部位与压实度示意图
4.2.2 柔性管道回填至设计高程时，应在 12h～24h 内测量并记录管道变形率，管道变形率应符合设
计要求；设计无要求时，钢管或球墨铸铁管道变形率应不大于 2%D0，化学建材管道变形率应不超过
3%D0；当超过时应按现行国家标准《给水排水管道工程施工及验收规范》GB 50268 的规定采取相
应处理措施。管壁不得出现纵向隆起、环向扁平和其他变形情况。
检查数量：试验段或初始 50m，不少于 3 处，每 100m 正常作业段，取起点、中间点、终点近
处各一点，每处平行测量三个段面，取其平均值。
检验方法：目测，用钢尺直接量测，或用圆度测试板或芯轴仪在管内拖拉量测管道变形率；检
查记录，检查技术处理资料。
一般项目
4.2.3 柔性管道接口处、防腐绝缘层周围，应采用细粒土回填。
检查数量：全数检查。
检验方法：目测。
4.2.4 采用砂、砂砾等材料回填时，其质量应符合设计要求或有关标准规定。
检查数量：按批次进行全数检查。
检验方法：按设计或规定要求进行检查。
4.2.5 回填时管道及附属构筑物无损伤、沉降、位移。
检查数量：全数检查。
检验方法：目测，用水准仪量测。
7
4.3 基坑开挖
主控项目
4.3.1 地基不得扰动、超挖，基底不应受水浸泡或受冻，其承载力应符合设计要求。
检查数量：全数检查。
检验方法：目测，检查施工记录，查看地基钎探记录或地基检验报告。
4.3.2 基坑应边坡稳定，围护结构应安全可靠，无变形、沉降、位移，无线流现象；基底应无隆
起、沉陷、涌水、涌砂等现象。
检查数量：全数检查。
检验方法：目测，检查监测记录、施工记录。
4.3.3 地基处理、复合地基、工程基础桩的质量检验应符合现行国家标准《建筑地基基础工程施工
质量验收标准》GB 50202 的相关规定。有抗浮、抗侧向力要求的桩基应按设计要求进行检测。
检查数量：全数检查。
检验方法：目测，检查地基处理方案、施工记录，检查试验报告。
4.3.4 基坑支护体系的质量检验应符合现行国家标准《建筑地基基础工程施工质量验收标准》GB
50202 的相关规定。
检查数量：全数检查。
检验方法：目测，检查施工方案，检查监测记录、施工记录。
一般项目
4.3.5 放坡开挖的基坑坡度应符合设计要求。
检查数量：全数检查。
检验方法：目测，尺量检查。
4.3.6 基坑边坡应完整、无明显渗水现象；支护体系应外观完整。
检查数量：全数检查。
检验方法：目测，检查施工记录、监测记录。
4.3.7 基坑开挖允许偏差应符合表 4.3.7 的规定。
表 4.3.7 基坑开挖允许偏差表
序号 项目 允许偏差（mm） 检验频率 检验方法
范围 点数
1 平面位置 ≤50 每轴 4 用经纬仪测量，纵横各计 2 点
2 高程 土方 －20～＋20 每 25m2 1 用 5m×5m 方格网挂线，钢尺测量
石方 －200～＋20
3 平面尺寸 符合设计要求 每座 8 用钢尺测量，坑底、坑顶各 4 点
4 放坡开挖的边坡坡度 不陡于设计要求 每边 4 用钢尺或坡度尺测量
8
续表 4.3.7
序号 项目 允许偏差（mm） 检验频率 检验方法
范围 点数
5 多级放坡的平台宽度 －50～＋100 每级 每边 2 点 用钢尺测量
6 基底表面平整度 ≤20 每 25m2 1 用 2m 靠尺、塞尺测量
4.4 基坑回填
主控项目
4.4.1 回填材料应符合设计要求，不得回填淤泥、腐殖土、有机物、冻土及大于 50mm 的砖、石、
木块等杂物。
检查数量：全数检查。
检验方法：目测，检查施工记录。
4.4.2 回填厚度应符合设计要求，基坑内不得有积水，不得带水回填，回填应分层夯实。
检查数量：全数检查。
检验方法：目测，用水准仪检查，检查施工记录。
4.4.3 回填时构筑物应无损伤、沉降、位移。
检查数量：全数检查。
检验方法：目测，检查沉降观测记录。
4.4.4 回填土压实度应符合设计要求，设计无要求时，应符合本标准表 4.4.4 的规定。
表 4.4.4 回填土压实度表
序号 项目 压实度（%） 检验频率 检验方法
范围 点数
1 一般情况下 ≥90 构筑物四周回填按 50 延米/层；大面积回填 按 500m2/层 每层 3 点 用环刀法、灌砂 法检查
2 地面有散水等 ≥95 每层 3 点
3 当年回填土上修路、铺设管 道 ≥95（≥93） 每层 3 点
注：表中括号内压实度为重型击实标准，其他压实度均为轻型击实标准。
一般项目
4.4.5 压实后应表面平整、无松散、起皮、裂纹；粗细颗粒应分配均匀，不得有砂窝现象。
检查数量：全数检查。
检验方法：目测，检查施工记录。
9
5 管道基础
5.1 混凝土基础
主控项目
5.1.1 基础混凝土的强度、耐久性应符合设计要求。
检查数量：每 100m3 的同配比混凝土，应至少取样 1 次；现浇混凝土的毎一浇筑段，应至少取
样 1 次。
检验方法：基础混凝土的强度、耐久性检验应符合现行国家标准《混凝土结构工程施工质量验
收规范》GB 50204 的有关规定。
5.1.2 现浇混凝土基础的外观质量不应有严重缺陷。
检查数量：全数检查。
检验方法：目测，检查处理记录。
一般项目
5.1.3 混凝土表面应平整、直顺。
检查数量：全数检查。
检验方法：目测，用钢尺量测。
5.1.4 现浇混凝土基础的外观质量不应有一般缺陷，对已出现的一般缺陷应按技术处理方案进行处
理，对经处理的部位应重新检验。
检查数量：全数检查。
检验方法：目测，检查处理记录。
5.1.5 混凝土基础与管节应结合牢固、密实，不得有空洞。
检查数量：全数检查。
检验方法：目测、敲击，检查施工记录。
5.1.6 管道基础允许偏差应符合表 5.1.6 的规定。
表 5.1.6 管道基础允许偏差表
序号 项目 允许偏差（mm） 检查频率 检验方法
范围 点数
1 混凝土基础 垫层 中线偏位 ≤15 每个检 验批 每 10m 测 1 个 断面， 且不少 于 3 个 断面 用经纬仪及钢尺测量
中线每侧宽度 不小于设计要求 挂中心线、钢尺测量，每侧 1 点
高程 －15～0 用水准仪测量
厚度 不小于设计要求 用钢尺测量，每侧 1 点
10
续表 5.1.6
序号 项目 允许偏差（mm） 检查频率 检验方法
范围 点数
2 混凝土基础 中线偏位 ≤15 每个检 验批 每 10m 测 1 个 断面， 且不少 于 3 个 断面 用经纬仪及钢尺测量
平基 中线每侧宽度 0～＋10 挂中心线、钢尺测量，每侧 1 点
高 程 管基 －10～0 用水准仪测量
渠基 －10～＋10
厚度 不小于设计要求 用钢尺测量，每侧 1 点
管座 肩宽 －5～＋10 用钢尺测量，每侧 1 点
肩高 －10～＋10 挂高程线、钢尺测量，每侧 1 点
5.2 土、砂及砂石基础
主控项目
5.2.1 采用原状地基的承载力应符合设计要求，地基土不得扰动、受水浸泡或受冻。
检查数量：全数检查。
检验方法：目测，检查地基承载力试验报告。
5.2.2 砂及砂石基础的材料质量、压实度应符合设计要求。
检查数量：每层压实，每 1000m2 抽取 1 点。
检验方法：灌砂法或灌水法。
一般项目
5.2.3 原状地基、砂石基础与管道外壁间应接触均匀，无空隙。
检查数量：全数检查。
检验方法：目测，检查施工记录。
5.2.4 土、砂或砂石基础其厚度应符合设计要求。
检查数量：全数检查。
检验方法：目测，用尺量。
5.2.5 土、砂及砂石基础允许偏差应符合表 5.2.5 的规定。
表 5.2.5 土、砂及砂石基础允许偏差
序号 项目 允许偏差（mm） 检验频率 检验方法
范围 点数
1 中线偏位 ≤15 两井之间 2 用经纬仪、钢尺测量
11
续表 5.2.5
序号 项目 允许偏差（mm） 检验频率 检验方法
范围 点数
2 高程 －15～0 每个检验批 每 10m 测 1 个断 面，且不 少于 3 个 断面 用水准仪测量
3 基础厚度 不小于设计要求 用钢尺测量，每侧 1 点
4 基础宽度 不小于设计要求 用钢尺测量，每侧 1 点
5 管底腋角高 不小于设计要求 用钢尺测量，每侧 1 点
注：1 土基础包括土弧、素土平基；
2 砂基础应为中粗砂基础；
3 砂石基础包括：最大粒径≤25mm 的天然级配砂石及最大粒径≤25mm 的碎石。
12
6 开槽施工管道主体结构
6.1 钢筋混凝土管
主控项目
6.1.1 管道各部位结构和构造形式、所用管节、管件及主要工程材料等应符合设计要求和现行国家
标准《混凝土和钢筋混凝土排水管》GB/T 11836 的规定。
检查数量：按检验批进行全数检验。
检验方法：目测，检查产品合格证、出厂检验报告及进场复试报告。
6.1.2 柔性接口的橡胶圈应位置正确，无扭曲、外露现象；承口、插口应无破损、开裂。
检查数量：按检验批进行全数检查。
检验方法：目测，用探尺检查。
6.1.3 刚性接口所用材料、配合比及强度应符合设计要求和现行国家标准《给水排水管道工程施工
及验收规范》GB 50268 的规定，不得有开裂、空鼓、脱落现象。
检查数量：按检验批进行全数检查。
检验方法：目测及检查试验报告。
6.1.4 管道坡度应符合设计要求。
