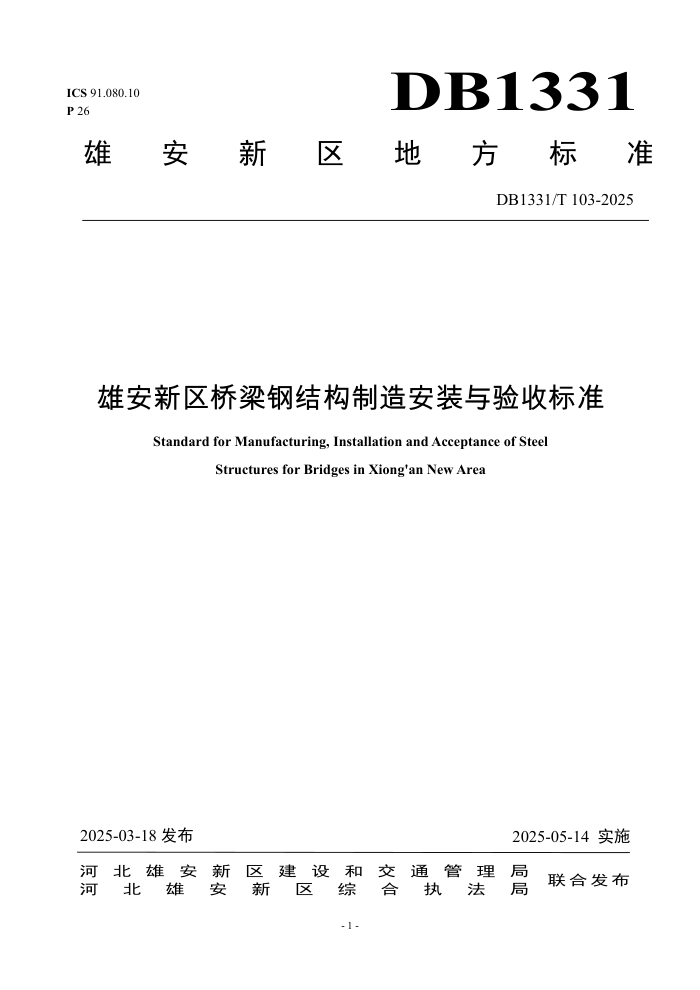

雄安新区桥梁钢结构制造安装与验收标准
Standard for Manufacturing, Installation and Acceptance of Steel
Structures for Bridges in Xiong'an New Area
DB1331
DB1331/T 103-2025
2025-03-18 发布
2025-05-14 实施
河
北
雄
安
新
区
建
设
和
交
通
管
理
局
河
北
雄
安
新
区
综
合
执
法
局
雄
安
新
区
地
方
标
准
联合发布
- 2 -
雄安新区地方标准
雄安新区桥梁钢结构制造安装与验收标准
Standard for Manufacturing, Installation and Acceptance of Steel
Structures for Bridges in Xiong'an New Area
DB1331/T 103-2025
批准部门：河北雄安新区综合执法局
施行日期：2025 年 05 月 14 日
2024
雄安
- 3 -
前
言
根据河北雄安新区管理委员会改革发展局《关于印发 2023 年雄安新区地方标准第二批立
项项目计划的通知》的要求，由雄安新区建设工程质量安全检测服务中心承担《雄安新区桥
梁钢结构制造安装与验收标准》（以下简称"本标准"）的制定工作。本标准制订过程中，编
制组深入开展了前期调研工作，进行了专题研究，总结了近年来国内外桥梁钢结构制造、安
装验收的工程经验以及相关科研成果，借鉴了国内外桥梁钢结构制造、安装与验收相关的标
准规范，并在全国范围内广泛征求了设计、制造、施工、监理、科研院所等单位的意见，经
反复讨论、修改和完善，最后经审查定稿，制定了本标准。
本标准贯彻执行国家和行业的有关技术政策，大力推广桥梁钢结构工程建设；落实桥梁
钢结构制造、安装与验收的工厂化、装配化、专业化、信息化、精细化等要求，促进桥梁钢
结构工程建设的转型升级、提质增效；推进桥梁钢结构的标准化、智能化建造，提升桥梁钢
结构的品质和耐久性，更好地体现"绿色桥梁钢结构"和"品质工程"的理念；本标准重点突出桥
梁钢结构工程技术、工艺的成熟性，兼顾先进性；强调对制造和安装技术工艺过程的控制，
明确桥梁钢结构制造、安装与施工验收中应遵守的技术要求和质量要求。
本标准包括 14 章和 13 个附录，主要内容包括：1 总则;2 术语;3 基本规定;4 深化设计;5
材料;6 下料与加工;7 组装;8 焊接;9 矫正与弯曲;10 试拼装、预拼装;11 涂装;12 检验与验收;13
防护、存放与运输;14 安装施工；附录 A 深化设计注意事项；附录 B原材料复验规程；附录 C
钢板、加工及焊缝外观缺陷的修补；附录 D 钢材焊接工艺评定；附录 E 圆柱头焊钉焊接工艺
评定；附录 F 涂装工艺指导书样板；附录 G 钢桥分项工程检验批质量验收记录表；附录 H 钢
桥制作过程检验记录表；附录 J 桥梁检验用计量器具精度及检定周期；附录 K 无损检测设备
校验以及检测技术；附录 L 装饰性外露钢结构；附录 M 工地连接；附录 N 顶推及滑移相关
规定。
本标准由河北雄安新区建设和交通管理局归口管理，由雄安新区建设工程质量安全检测
服务中心负责具体技术内容的解释。执行过程中如有意见或建议，请寄送雄安新区建设工程
质量安全检测服务中心（地址：河北省雄安新区容城县白洋淀大道 153 号-白洋淀大道办公区，
邮编：071799）。
- 4 -
