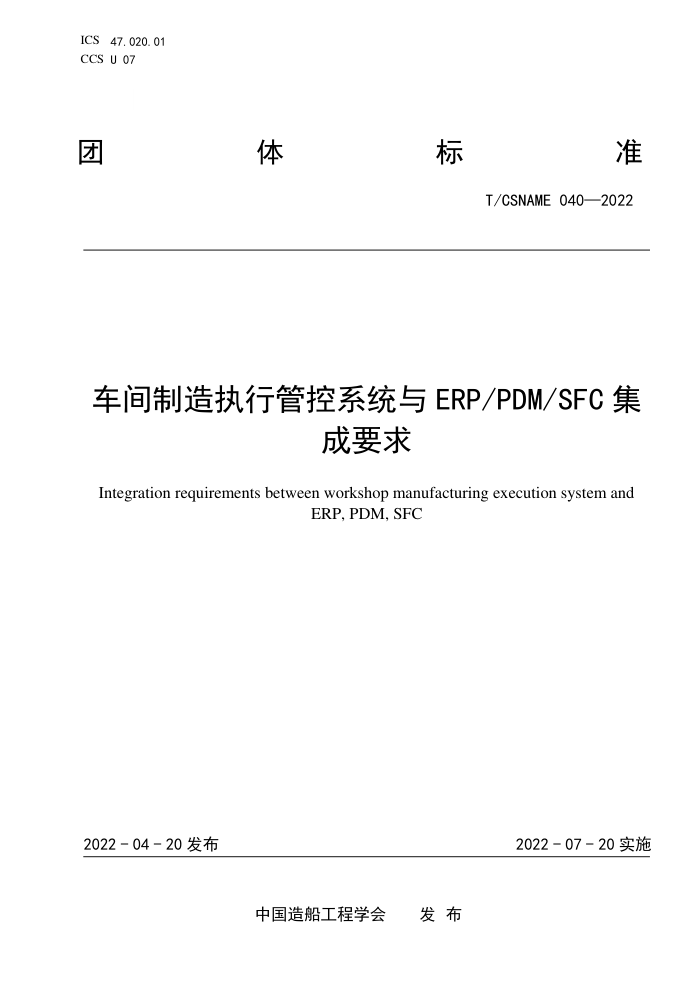

ICS 47.020.01
CCS
U 07
团
体 标 准
T/CSNAME 040—2022
车间制造执行管控系统与 ERP/PDM/SFC 集
成要求
Integration requirements between workshop manufacturing execution system and
ERP, PDM, SFC
2022 - 04 - 20 发布
2022 - 07 - 20 实施
中国造船工程学会 发 布
T/CSNAME 040-2022
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由中国造船工程学会提出。
本文件由中国造船工程学会归口。
本文件起草单位：中国船舶工业集团公司第十一研究所。
本文件主要起草人：韦乃琨、周清、甄希金、孔宁、杨润党、董家琛、侯星、赵晶、续爱民、骆晓
萌。
I
T/CSNAME 040-2022
车间制造执行管控系统与 ERP/PDM/SFC 集成要求
1 范围
本文件规定了车间制造执行管控系统与ERP/PDM/SFC集成框架，及与ERP集成信息要素要求、与PDM
集成信息要素要求和与SFC集成信息要素要求。
本文件适用于造船企业车间制造执行管控系统与ERP/PDM/SFC数据接口集成开发。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 37393 数字化车间通用技术要求
GB/T 37413 数字化车间 术语和定义
CB/T 4140 船舶产品数据库构建要求
3 术语和定义
GB/T 37413界定的以及下列术语和定义适用于本文件。
3.1
车间制造执行管控系统 workshop manufacturing execution control system
能启动、指导、响应并向生产管理人员报告车间实时动态制造过程和数据流的工厂车间信息系统。
3.2
企业资源计划 enterprise resource planning（ERP）
管理、定义和标准化必要经营流程以及有效计划和控制企业的一种框架。建立在信息技术的基础上，
融合现代企业的先进管理思想，全面集成企业物流、信息流和资金流，为企业提供经营、计划、控制与
业绩评估等的管理模式。
3.3
产品数据管理 product data management（PDM）
管理所有产品相关信息（包括零件信息、配置、文档、CAD文件、结构、权限信息等）和所有产品
相关过程（包括过程定义和管理）的技术。
3.4
车间作业管理 shop floor control（SFC）
在车间作业每一环节实施电子数据监控，收集现场生产数据，对各种生产指标状况实施监控，对有
问题的产品进行追溯；利用来自车间的数据及其它数据处理文件，维护和传送生产订单及工作中心各种
状态信息的技术。
4 集成框架
按照GB/T 37393的要求，车间制造执行管控系统与ERP/PDM/SFC集成框架如图1所示。
1
T/CSNAME 040—2022
图例说明 ERP 线框： 模块 系统 箭头： 必选 可选
设备资源信息 设备状态信息 PDM
物料信息
生产计划信息
制造进度信息 产品设计信息
库存信息
质量信息等 加工工艺信息等
成本信息等
获取 上传 获取
车间制造执行管控系统
计划排产 生产协同 互联互通 资源管控 质量管控 决策支持
下发 上传 下发 上传
SFC
设备加工指令、控制信息等 设备资源状态信息、物料状态信息
等
下发 上传
设备
生产设备（切割机、焊机等） 运输设备（叉车、平板车、行 其它设备（除尘设备、环境监
车、门吊等） 测设备等）
图1 车间制造执行管控系统与 ERP/PDM/SFC 集成框架
按照CB/T 4140的要求，构建产品核心数据库，包括但不限于生产计划信息、产品计划信息、制造
进度信息、物料需求信息、设备加工指令、设备控制信息和设备资源信息等。
5 与 ERP 集成信息要素要求
5.1
一般要求
5.1.1 应建立集成接口，提取 ERP 系统中的相关设备资源信息、生产计划信息、库存信息等数据，同
时将车间的有关设备状态信息、制造进度信息等反馈给 ERP 系统，实现 ERP 与车间制造执行管控系统的
信息集成。
5.1.2 与 ERP 集成的信息要素包含：
a) 计划类型；
b) 工序信息；
c) 工种信息；
d) 工艺节点信息；
e) 工艺流程信息；
f) 制造计划信息；
g) 人员信息；
h) 设备信息。
2
T/CSNAME 040-2022
5.2
计划类型
计划类型信息见表1。
表1 计划类型信息
字段名 说明 类型及长度
ID 计划 ID int(11)
Code 编码 nvarchar(50)
Name 计划类型名称 nvarchar(150)
Level 级别，组织结构树中计划关联组织所在层级，从 0 开始依 次递增取正整数 int(11)
ParentID 父节点 ID int(11)
Type 类型，按组织层级进行的计划分类， 0-部门计划；1-科室 计划；2-班组计划 int(11)
IsBackCal 是否倒推 bit(8)
5.3
工序信息
工序信息见表2。
表2 工序信息
字段名 说明 类型及长度
ID 工序 ID int(11)
Code 编码 nvarchar(50)
Name 工序名称 nvarchar(150)
WorkVolume1 物量 1 float(32)
WorkVolume2 物量 2 float(32)
RefObjectType 关联作业对象类型, 0-分段；1-部件；2-钢材；3-零件； int(11)
RefObjectID 关联作业对象 ID，与分段（见表 10 ）、部件（见表 11 ）、 板材（见表 13 ）或零件（见表 12 ）关联 int(11)
IsFeedBacked 是否反馈 bit(8)
StartTime 开始时间 datetime
EndTime 结束时间 datetime
Type 工种类型，0-切割；1-加工；2-成组；3-其它 int(11)
5.4
工种信息
工种信息见表3。
表3 工种信息
字段名 说明 类型及长度
ID 工种 ID int(11)
Code 编码 nvarchar(50)
Name 工种名称 nvarchar(150)
3
T/CSNAME 040—2022
5.5
工艺节点信息
5.5.1 工艺节点信息见表 4。
表4 工艺节点信息
字段名 说明 类型及长度
ID 工艺节点 ID int(11)
Order 序列 int(11)
Name 工艺名称 nvarchar(150)
StartName 开始名称 nvarchar(150)
EndName 结束名称 nvarchar(150)
Duration 持续间隔 int(11)
BufferName 缓冲名 nvarchar(150)
Buffer 缓冲 int(11)
IsMileStone 是否是里程碑（0-否；1-是） bit(8)
WorkVolume 物量 float(32)
WorkTypeID 工种 ID，关联工种信息(见表 3 ) int(11)
ProjectID 工程 ID，关联工程信息(见表 9 ) int(11)
IsRelationNode 是否是关联节点（0-否；1-是） bit(8)
StartTime 开始时间 datetime
EndTime 结束时间 datetime
IsReadOnly 是否是只读（0-否；1-是） int(11)
5.5.2 工艺节点信息参考值参见附录 A。
5.6
工艺流程信息
工艺流程信息见表5。
表5 工艺流程信息
字段名 说明 类型及长度
ID 工艺流程 ID int(11)
Code 编码 nvarchar(50)
Name 工艺流程名称 nvarchar(150)
Level 级别，组织结构树中计划关联组织所在层级，从 0 开始依次递增取 正整数 int(11)
ParentID 父节点 ID int(11)
PlanTypeID 计划类型 ID,关联计划类型信息（见表 1 ） int(11)
RefObjectType 关联对象类型（0-全部；1-分段；2-部件；3-板材；4-零件） int(11)
Active 是否活动（0-否；1-是） bit(8)
5.7
制造计划信息
制造计划信息见表6。
4
T/CSNAME 040-2022
表6 制造计划信息
字段名 说明 类型及长度
ID 制造计划 ID int(11)
PlanTypeID 计划类型 ID，关联计划类型信息（见表 1 ） int(11)
BlockID 分段 ID，关联分段信息（见表 10 ） int(11)
ComponentID 部件 ID，关联部件信息（见表 11 ） int(11)
WorkTeam 加工班组 nvarchar(150)
5.8
人员信息
人员信息见表7。
表7 人员信息
字段名 说明 类型及长度
ID 人员 ID int(11)
Code 工号 nvarchar(50)
Name 人员名称 nvarchar(150)
Department 部门 nvarchar(150)
TelNumber 电话 nvarchar(50)
Sex 性别 nvarchar(50)
Email 邮箱 nvarchar(150)
5.9
设备信息
设备信息见表8。
表8 设备信息
字段名 说明 类型及长度
ID 设备 ID int(11)
Name 设备名称 nvarchar(150)
Number 固资编号 nvarchar(50)
Specification 规格 nvarchar(50)
Grade 等级 nvarchar(50)
CardCode 识别号 nvarchar(50)
6 与 PDM 集成信息要素要求
6.1
一般要求
6.1.1 应建立 PDM 集成接口，提取 PDM 中的相关物料信息、产品设计信息及加工工艺信息等，实现 PDM
与车间制造执行管控系统的信息集成。结合车间制造执行系统数据形式，将数据按规则转换，传输到车
间系统中。
6.1.2 与 PDM 集成信息要素包含：
a) 工程信息；
5
T/CSNAME 040—2022
b) 分段信息；
c) 部件信息；
d) 零件信息；
e) 板材信息；
f) 焊缝信息。
6.2
工程信息
工程信息见表9。
表9 工程信息
字段名 说明 类型及长度
ID 工程 ID int(11)
Code 工程编码 nvarchar(50)
Name 工程名称 nvarchar(150)
SimpleName 简称 nvarchar(50)
BuildStatus 建造状态（0-等待；1-开始；2-完成） int(11)
6.3
分段信息
分段信息见表10。
表10 分段信息
字段名 说明 类型及长度
ID 分段 ID int(11)
Name 分段名称 nvarchar(150)
ProjectID 工程 ID，关联工程信息（见表 9 ） int(11)
BuildStatus 建造状态（0-等待；1-开始；2-完成） int(11)
Weight 重量 float(32)
Length 长度 float(32)
Width 宽度 float(32)
Height 高度 float(32)
6.4
部件信息
部件信息见表11。
表11 部件信息
字段名 说明 类型及长度
ID 部件 ID int(11)
Name 部件名称 nvarchar(150)
ProjectID 工程 ID，关联工程信息（见表 9 ） int(11)
BlockID 分段 ID，关联分段信息（见表 10 ） int(11)
BuildStatus 建造状态（0-等待；1-开始；2-完成） int(11)
Weight 重量 float(32)
6
T/CSNAME 040-2022
表 11 （续）
字段名 说明 类型及长度
Length 长度 float(32)
Width 宽度 float(32)
Height 高度 float(32)
6.5
零件信息
零件信息见表12 。
表12 零件信息
字段名 说明 类型及长度
ID 零件 ID int(11)
Name 零件名称 nvarchar(150)
ProjectID 工程 ID，关联工程信息（见表 9 ） int(11)
BlockID 分段 ID，关联分段信息（见表 10 ） int(11)
ComponentID 部件 ID，关联部件信息（见表 11 ） int(11)
BuildStatus 建造状态（0-等待；1-开始；2-完成） int(11)
Weight 重量 float(32)
Length 长度 float(32)
Width 宽度 float(32)
Height 高度 float(32)
6.6
板材信息
6.6.1 板材信息见表 13。
表13 板材信息
字段名 说明 类型及长度
ID 板材 ID int(11)
ProjectID 工程 ID，关联工程信息（见表 9 ） int(11)
Name 板材名称 nvarchar(150)
BlockID 分段 ID，关联分段信息（见表 10 ） int(11)
PlateNumber 板号 nvarchar(150)
FigureNumber 板图号 nvarchar(150)
Specification 规格 nvarchar(150)
SliceLength 划线长度 float(32)
Width 宽度 float(32)
Thickness 厚度 float(32)
FurnaceNumber 炉批号 nvarchar(50)
6.6.2 板材信息参考值参见附录 B。
6.7
焊缝信息
焊缝信息见表14。
7
T/CSNAME 040—2022
表14 焊缝信息
字段名 说明 类型及长度
ID 焊缝 ID int(11)
Name 焊缝名称 nvarchar(150)
ProjectID 工程 ID，关联工程信息（见表 9 ） int(11)
BlockID 分段 ID，关联分段信息（见表 10 ） int(11)
ComponentID 部件 ID，关联部件信息（见表 11 ） int(11)
Length 焊缝长度 float(32)
Type 焊缝分类（0-角接；1-对接；2-搭接） int(11)
Part1 焊接零件 1 nvarchar(50)
Part2 焊接零件 2 nvarchar(50)
Bevel1 坡口 1 nvarchar(50)
Bevel2 坡口 2 nvarchar(50)
7 与 SFC 集成信息要素要求
7.1
一般要求
7.1.1 车间制造执行管控系统需要由控制层 SFC 获得相关设备资源信息、物料信息等，同时需要把分
段部件的有关设备加工指令、控制信息等下达给控制层 SFC，因此实现与控制层 SFC 的信息集成有利于
分段车间的精细化管控。
7.1.2 与 SFC 集成信息要素包含：
a) 耗材信息；
b) 切割实时状态信息；
c) 切割记录信息；
d) 焊接实时状态信息；
e) 焊接记录信息。
7.2
耗材信息
耗材信息见表15。
表15 耗材信息
属性名称 说明 类型及长度
ID 耗材 ID int(11)
EquipmentID 设备 ID，关联设备信息（表 8 ） int(11)
Type 耗材型号 nvarchar(50)
Brand 耗材品牌 nvarchar(50)
ModelNumber 模型编号 nvarchar(50)
ProductNumber 产品编号 nvarchar(150)
FactoryDate 出厂日期 datetime
StartDate 开始日期 datetime
EndDate 结束日期 datetime
8
T/CSNAME 040-2022
表 15（续）
属性名称 说明 类型及长度
Catalog 种类，包括喷嘴、电极、涡流环等 int(11)
7.3
切割实时状态信息
切割实时状态信息见表16。
表16 切割实时状态信息
属性名称 说明 类型及长度
ID 切割实时状态 ID int(11)
EquipmentID 设备 ID，关联设备信息（表 8 ） int(11)
Status 状态（0-关机；1-空闲；2-运行；3-故障） int(11)
CuttingCurrent 切割电流 float(32)
CuttingTime 切割时间 datetime
MX 机械坐标 X float(32)
MY 机械坐标 Y float(32)
MZ 机械坐标 Z float(32)
AX 绝对坐标 X float(32)
AY 绝对坐标 Y float(32)
AZ 绝对坐标 Z float(32)
RX 相对坐标 X float(32)
RY 相对坐标 Y float(32)
RZ 相对坐标 Z float(32)
SX 剩余距离 X float(32)
SY 剩余距离 Y float(32)
SZ 剩余距离 Z float(32)
7.4
切割记录信息
7.4.1 切割记录信息见表 17 表 17 。
表17 切割记录信息
属性名称 说明 类型及长度
ID 切割记录 ID int(11)
Date 作业日期 datetime
StartTime 开始时间 datetime
EndTime 结束时间 datetime
ProjectID 工程 ID，关联工程信息（见表 9 ） int(11)
SteelPlateID 板材 ID，关联板材信息（见表 13 ） int(11)
EquipmentID 设备 ID，关联设备信息（表 8 ） int(11)
Operator 操作人 nvarchar(150)
SliceVia 切割空程 float(32)
9
T/CSNAME 040—2022
表 17 （续）
属性名称 说明 类型及长度
SliceLength 切割长度 float(32)
MarkLineLength 划线长度 float(32)
FurnaceNumber 炉批号 nvarchar(150)
FigureNumber 板图号 nvarchar(150)
7.4.2 切割记录信息参考值参见附录 C。
7.5
焊接实时状态信息
焊接实时状态信息见表18表18 。
表18 焊接实时状态信息
属性名称 说明 类型及长度
ID 焊接实时状态 ID int(11)
EquipmentID 设备 ID，关联设备信息（表 8 ） int(11)
DateTime 日期 datetime
Status 状态（0-关机；1-空闲；2-运行；3-故障） int(11)
CuttingCurrent1 焊接电流 1 float(32)
CuttingCurrent2 焊接电流 2 float(32)
CuttingTime 焊接时间 datetime
CuttingVoltage1 焊接电压 1 float(32)
CuttingVoltage2 焊接电压 2 float(32)
FaultInfo 故障信息 nvarchar(150)
7.6
焊接记录信息
焊接记录信息见表19表18 。
表19 焊接记录信息
字段名 说明 类型及长度
ID 焊接记录 ID int(11)
Date 作业日期 datetime
Name 作业对象名称 nvarchar(50)
StartTime 开始时间 datetime
EndTime 结束时间 datetime
ProjectID 工程 ID，关联工程信息（见表 9 ） int(11)
BlockID 分段 ID，关联分段信息（见表 10 ） int(11)
EquipmentID 设备 ID，关联设备信息（表 8 ） int(11)
Operator 操作人 nvarchar(50)
WeldingVia 焊接空程 float(32)
WeldingLength 焊接长度 float(32)
10
T/CSNAME 040—2022
附 A A A
录
（资料性）
工艺节点信息示例
A.1 工艺节点信息示例见表 A.1。
表A.1 工艺节点信息示例
字段名 说明 示例
ID 工艺节点ID 18
Order 序列 0
Name 工艺名称 下料
StartName 开始名称 开始
EndName 结束名称 完成
Duration 持续间隔 3
BufferName 缓冲名 缓冲
Buffer 缓冲 1
IsMileStone 是否是里程碑（0-否；1-是） 0
WorkVolume 物量 91.93
WorkTypeID 工种ID，关联工种信息(见表3 ) 1
ProjectID 工程ID，关联工程信息(见表9 ) 8
IsRelationNode 是否是关联节点（0-否；1-是） 0
StartTime 开始时间 2020-07-16
EndTime 结束时间 2020-07-19
IsReadOnly 是否是只读（0-否；1-是） 0
B B
11
T/CSNAME 040—2022
附 录 B
（资料性）
板材信息示例
B.1 板材信息示例见表 B.1。
表B.1 板材信息示例
字段名 说明 示例
ID 板材 ID 678
ProjectID 工程 ID，关联工程信息（见表 9 ） 8
Name 板材名称 24A221N1468
BlockID 分段 ID，关联分段信息（见表 10 ） 10
PlateNumber 板号 A221-N1468
FigureNumber 板图号 A221-11A-N1468
Specification 规格 A*11*2410*13200
SliceLength 划线长度 87.96
Width 宽度 2410
Thickness 厚度 11
FurnaceNumber 炉批号 H89013721000
12
T/CSNAME 040—2022
附 C C C
录
（资料性）
切割记录信息示例
C.1 切割记录信息示例见表 C.1。
表C.1 切割记录信息示例
属性名称 说明 示例
ID 切割记录 ID 666
Date 日期 2020-11-06
StartTime 开始时间 2020-11-06 10:12:35
EndTime 结束时间 2020-11-06 11:05:27
ProjectID 工程 ID，关联工程信息（见表 9 ） 8
SteelPlateID 板材 ID，关联板材信息（见表 13 ） 678
EquipmentID 设备 ID，关联设备信息（表 8 ） 36
Operator 操作人 沈少海
SliceVia 切割空程 12.34
SliceLength 切割长度 87.96
MarkLineLength 划线长度 44.08
FurnaceNumber 炉批号 H89013721000
FigureNumber 板图号 A221-11A-N1468
13
