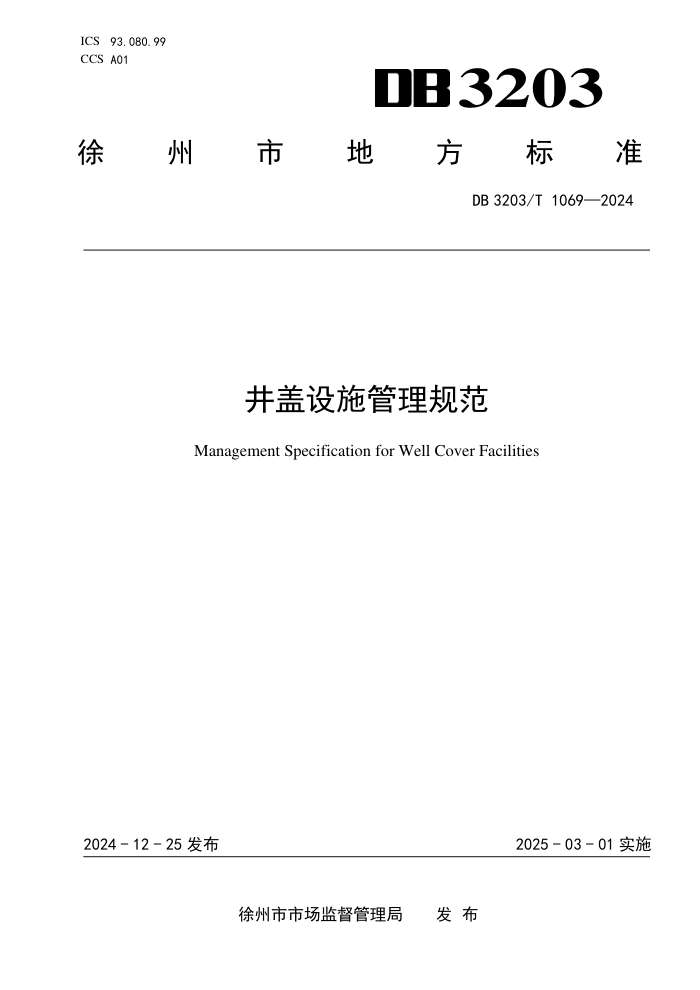

ICS 93.080.99
CCS A01 3203
徐
州 市 地 方 标 准
DB 3203/T 1069—2024
井盖设施管理规范
Management Specification for Well Cover Facilities
2024 - 12 - 25 发布
2025 - 03 - 01 实施
徐州市市场监督管理局 发 布
DB 3203/T 1069—2024
目
次
前
言 .......................................................................... III
1 范围 ................................................................................ 1
2 规范性引用文件 ...................................................................... 1
3 术语和定义 .......................................................................... 2
4 检查井基本规定 ...................................................................... 5
5 分类与结构形式 ...................................................................... 5
分类 ............................................................................ 5
结构形式和使用范围 .............................................................. 6
6 材料 ................................................................................ 6
材料组成 ........................................................................ 6
材料要求 ........................................................................ 6
其他材料 ........................................................................ 6
7 要求 ................................................................................ 7
外观 ............................................................................ 7
材质 ............................................................................ 7
结构尺寸 ........................................................................ 7
承载能力 ........................................................................ 9
五防 ............................................................................ 9
防坠落设施 ..................................................................... 10
试验设备 ....................................................................... 11
8 检验 ............................................................................... 11
检验分类 ....................................................................... 11
组批 ........................................................................... 11
出厂检验 ....................................................................... 11
型式检验 ....................................................................... 13
进场检验 ....................................................................... 13
9 标志、包装、运输和贮存 ............................................................. 14
标志 ........................................................................... 14
包装 ........................................................................... 14
运输 ........................................................................... 15
贮存 ........................................................................... 15
10 设计 .............................................................................. 15
一般要求 ...................................................................... 15
布局设计 ...................................................................... 15
防沉降设计 .................................................................... 15
I
DB 3203/T 1069—2024
11 施工 ............................................................................... 18
一般要求 ....................................................................... 18
施工工艺 ....................................................................... 18
12 验收 ............................................................................... 22
一般要求 ....................................................................... 22
验收标准 ....................................................................... 22
13 养护与管理 ......................................................................... 23
一般规定 ....................................................................... 23
养护 ........................................................................... 24
管理 ........................................................................... 25
14 应急处置 ........................................................................... 27
应急处置情况 ................................................................... 27
一般要求 ....................................................................... 27
作业标志与围挡 ................................................................. 28
附 录 A （资料性） 防沉降井盖组合结构样式示意图 ................................... 29
附 录 B （资料性） 防沉降井盖组合结构体系 ......................................... 30
附 录 C （资料性） 试验方法 ....................................................... 31
附 录 D （规范性） 检查井盖检验记录表 ............................................. 35
附 录 E （规范性） 检查井盖施工质量验收记录表 ..................................... 36
附 录 F （规范性） 井周加固铺面压实度检测 ......................................... 37
附 录 G （规范性） 井口与路面高差检测方法（十字法） ............................... 38
附 录 H （规范性） 检查井病害、缺陷专项治理记录表 ................................. 39
附 录 I （规范性） 检查井病害、缺陷和安全隐患风险评定表 ........................... 40
附 录 J （规范性） 不同种类、不同风险等级病害、缺陷的处置方式与要求 ............... 41
附 录 K （资料性） 检查井与井周路面责任划分范围 ................................... 42
II
DB 3203/T 1069—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由徐州市城市管理局提出并归口。
本文件起草单位：徐州市市政设计院有限公司、江苏水蓝生态环境科技有限公司、福建省交通科研
院有限公司、泊头市兴武铸造有限公司。
本文件主要起草人：白辂韬 陈晓豪 张欢敏 庞昌秀 王恒宁 朱妍 石伟 赵越 刘振 杨琨 张勇
戚邦贺 胡凌峰 胡宪伟 孙林林 刘奇 蔡正金 贾勇 许瑞芹 郑宗浩 许飞 李建红 杜杰 郑莹莹 王萧
王顼琛 李明磊 魏简 付敏明 于豹 席风祥 霍宏亮
III
DB 3203/T 1069—2024
IV
DB 3203/T 1069—2024
井盖设施管理规范
1 范围
本文件规定了徐州市市域内的城市道路新建、改建、扩建和养护井盖设施的术语及定义、基本规定、
分类和结构形式、材料、要求、试验方法、检验、包装运输和贮存、设计、施工、验收、养护与管理、
应急处置的要求。
本文件适用于安装在城市道路、公路、停车场、广场、公园、绿地等用地范围内的井盖设施的检测、
设计、安装、验收、维护，涵盖排水、给水、热力、燃气、电力、路灯、通信、广电、公安交通、治安
监控等各类专业管线在内的井盖设施。其他用地范围内的井盖设施可以参照本文件执行。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 700 碳素结构钢
GB/T 1348 球墨铸铁件
GB/T 1591 低合金高强度结构钢
GB 5725 安全网
GB/T 6414 铸件 尺寸公差、几何公差与机械加工余量
GB/T 8237 纤维增强塑料用液体不饱和聚酯树脂
GB/T 9439 灰铸铁件
GB/T 14408 一般工程与结构用低合金钢铸件
GB/T 18369 玻璃纤维无捻粗纱
GB/T 23661 建筑用橡胶结构密封垫
GB/T 23858 检查井盖
GB/T 24511 承压设备用不锈钢和耐热钢钢板和钢带
GB/T 26537 钢纤维混凝土检查井盖
GB 50010 混凝土结构设计规范
GB 50014 室外排水设计标准
GB 50141 给水排水构筑物工程施工及验收规范
GB 50268 给水排水管道工程施工及验收规范
GB 50382 城市轨道交通通信工程质量验收规范
GB 55003 建筑与市政地基基础通用规范
CJJ 1 城镇道路工程施工与质量验收规范
CJJ 36 城镇道路养护技术规范
CJJ 37 城市道路工程设计规范
CJJ 89 城市道路照明工程施工及验收规程
CJJ 169 城镇道路路面设计规范
CJ/T 511 铸铁检查井盖
1
DB 3203/T 1069—2024
3 术语和定义
下列术语和定义适用于本文件。
防沉降井盖组合结构体系 structural system of anti settlement manhole cover
由井盖设施、井筒、井周加铺面、井周道路结构、井周回填、井室盖板、井体、检查井基础等构成
的组合结构体系，在道路设计使用寿命周期内，不易发生显著沉降，用于保持井周面层平整度良好；防
沉降井盖组合结构体系示意图详见附录B。
井盖设施 manhole tops or gully tops
检查井口可开启的封闭物，由检查井盖（井盖盖板、井座）、卸载板、调节圈及应力吸收贴组成。
防沉降井盖 anti settlement manhole cover
井座传载板位于顶部与路面标高齐平的防沉降结构设计，井座与检查井采用承插方式连接；防沉降
井盖结构样式示意图详见附录A。
直承式井盖 underside-rest manhole top or gully top
井座承载面位于底部的结构设计，井座与检查井采用直承方式连接。
填充式井盖 fill-in manhole top
盖板顶面可填充使其外表与周围路面保持美观一致材料的结构设计。
井盖盖板 manhole cover plate
井盖设施中可启闭的部分，用于封闭检查井井口，需要时可开启。
井座 well seat
井盖设施中固定于检查井口或集水沟顶部的部分，用于安放井盖盖板。
卸荷板 relieving slab
检查井筒上方的钢筋混凝土构件，传递车辆荷载至井周道路结构层，协调井筒与井周不均匀沉降。
调节圈 adjustment ring
用于调节检查井盖的平面位置、高程、坡度。
井筒 rock shaft
连接地面与管道井室的垂直通道，位于井室盖板上部。
井周加铺面 adding pavement around the well
在检查井周围进行铺面加固和施工的区域。
2
DB 3203/T 1069—2024
弹簧闭锁 spring catch
井盖盖板下方的构造，井盖关闭时用于固定井盖。
铰链 hinge
连接井盖盖板与井座的防盗装置，分为外嵌式、内嵌式、螺栓式及导轨式。
弹性缓冲减震胶垫 cushioning inserts
固定在井座或井盖盖板中具有弹性缓冲、降低磨耗、消除碰撞声等功能的材料，如氯丁橡胶。
防盗锁 locking device
设置在井盖设施内，防止未经授权开启井盖设施或井内设施被盗的专门装置。
限位筒 limit cylinder
用于新建道路沥青混凝土碾压时做内模使用的井筒模具。
钢盖板 steel cover plate
金属的预制构件，用于临时（施工时）对检查井口进行封闭，可分为无孔型和开孔型。
盖框差 height difference between manhole cover and frame
井盖盖板与井座顶面的相对高差。
路框差 road frame difference
井周路面与井盖盖板顶面的相对高差。
图1 井座与井盖盖板的位置关系图
斜度 taper of cover
井盖盖板外沿上下形成的角度，如图1中所示的e。
3
DB 3203/T 1069—2024
嵌入深度 inlaid depth
井座顶面至井盖底面的立面配合深度，如图1中所示的A。
井座支承面 contact surface of frame
井盖盖板搁置在支座上的部位的宽度，如图1中所示的B。
井盖盖板落座面 contact surface of cover or grating
井盖盖板与井座支承面接触部分，如图1中所示C。
井座净开孔 clear open
井座孔口可通过区域的最大内切圆直径（co，单位：mm），如图2所示。
图2 井座净开孔示意图
总间隙 total gap
井圈与井盖间间邻部件的各最大独立间隙的总和，如图3所示。
图3 总间隙示意图
4
DB 3203/T 1069—2024
4 检查井基本规定
检查井施工质量应作为工程施工质量重点监控对象。
4.1.1 检查井地基基础应符合 GB 55003、GB5 0014 的相关规定。
4.1.2 检查井井室、井体与井筒应符合 GB 50069、GB 50332、GB 50010 的相关规定。
4.1.3 检查井盖应采用符合相关标准，道路上应适用与之荷载等级相匹配的检查井盖。
4.1.4 检查井井周回填应符合 GB 50268、CJJ 37 的相关规定。
4.1.5 检查井的施工及验收应符合 GB 50268、GB 50141、CJJ 1 的相关规定。
井盖设施工程应满足分部项目验收合格后方可使用。
检查井盖建设和管理应符合下列规定：
a）归属同一行业的检查井盖，其标志应一致；
b）检查井盖上必须有永久性的标志，且标志必须清楚牢固外观平面尺寸应规整；
c）检查井内应安装标识牌，并宜在检查井盖旁安装二维码标识牌；
d）可结合当地文化，在井盖上增加地域文化元素，打造具有特色文化的检查井盖；
e）检查井标识牌的内容应包含检查井属性、检查井编号、产权单位、24小时行业服务电话、检查
井施工作业安全风险提示等；宜采用304不锈钢制作，规格尺寸可参照图4（a）。
f）井盖盖板二维码标识牌宜采用304不锈钢制作，可按图4（b）制作；二维码标识牌的半径宜为
50mm，厚度宜为3mm；二维码宜为边长40mm的正方形。
图4 井盖标识牌示意图
5 分类与结构形式
分类
5.1.1 检查井盖按承载能力划分为如下六级：A15、B125、C250、D400、E600、F900。按适用场所分
为六组，见表 1，部分组别安装位置如图 5 所示。
表1 检查井盖适用场所分类
承载能力要求 组别 适用场所
检查井盖承载能力应不低于 A15 级 第一组 绿化带等完全禁止机动车或非机动车驶入的区域
检查井盖承载能力应不低于 B125 级 第二组 人行道、行人区
检查井盖承载能力应不低于 C250 级 第三组 非机动车道、巷路、仅有轻型机动车或小客车停车场
检查井盖承载能力应不低于 D400 级 第四组 城市道路机动车道、机非混行车道、公路及大型车停车场等区域
5
DB 3203/T 1069—2024
承载能力要求 组别 适用场所
检查井盖承载能力应不低于 E600 级 第五组 车站、交通枢纽、运输和物流场站、厂矿区、码头等区域
检查井盖承载能力应不低于 F900 级 第六组 机场区域
图5 井盖适用场所示意图
结构形式和使用范围
5.2.1 检查井盖按结构形式分为三种：直承式井盖、防沉降井盖、填充式井盖。各组适用场所适用的
结构形式如下：
a）第一组应采用直承式井盖，井盖盖板表面宜采用与周围颜色协调近似的涂料涂装；
b）第二组除箅子以外，可采用填充式井盖或有特殊景观艺术设计图案的直承式井盖，填充式井盖
盖板顶面凹陷部分应填充与周边环境一致的材料，以达到协调美观的装饰效果，如位于盲道行进线路上
应填充盲道砖以保证盲道行进线路的线性顺畅；
c）第三、四组中圆形井盖盖板直径不大于900mm的或矩形井盖板长度不大于900mm的，在沥青混
合料路面使用，应采用防沉降井盖；在改建工程中，水泥混凝土路面可采用直承式井盖，如需快速修复，
宜采用防沉降井盖；
d）第五组、第六组应参照 c）执行。
5.2.2 填充式井盖宜选用矩形，以适应铺筑构件。
5.2.3 检查井尺寸较大时，可采用多个填充式井盖连续拼装。
6 材料
材料组成
井盖设施可以由以下一种或几种材料制成：球墨铸铁、灰口铸铁、铸钢、轧制钢、聚合物、填充增
强材料、钢纤维混凝土、橡胶材料、不锈钢材料等。
材料要求
球墨铸铁、灰口铸铁、铸钢、轧制钢、聚合物、填充增强材料、钢纤维混凝土等材料应符合GB/T
23858的规定。
其他材料
采用上述以外的其他材料，都应符合本标准规定的要求，而且任何改良的独立部分都应当符合相关
要求并经过检测。
6
DB 3203/T 1069—2024
7 要求
外观
7.1.1 检查井盖表面的花纹、图案及标记应完整，达到清晰无缺损，应预留检查井标识牌安装孔。
7.1.2 检查井盖应进行精加工处理，表面应完整，材质均匀，钢纤维混凝土井盖表面应光滑、平整、
无裂缝，铸铁井盖无毛刺、锋利边缘、翘曲变形、龟裂，无影响产品使用的缺陷，不应有补焊。
7.1.3 检查盖上表面应平整，顶面不应有拱度，井盖盖板与井座的接面应平整、光滑。铸铁井盖盖板
与井座应为同一种材质，与井座装配尺寸应符合 GB/T 6414 的要求。
材质
7.2.1 按 5.1.1 中第二、三、四、五、六组适用场所的井盖设施应采用球墨铸铁材质，材质应符合
GB/T9439、GB/T1348 的规定，球化率等级应不低于三级，金相检验按 GB/T 9441 规定的方法进行。
7.2.2 按 5.1.1 中第三、四、五、六组适用场所的井盖设施，应安装弹性缓冲减震胶垫，其材质宜采用
硫化氯丁橡胶，应符合 GB/T 23661 中 E 类的要求。
7.2.3 井盖设施铰链装置中的铰链轴、销钉，可采用奥氏体不锈钢材质，材质应符合 GB/T 24511 的规
定，不锈钢牌号应采用国标 06Cr19Ni10 牌号（日本 JI 标准 SUS304 牌号、美国 AST 标准 304 牌号、
欧盟 EN 标准 1.4301 牌号）。
7.2.4 制成井盖盖板的钢纤维混凝土的立方体抗压强度应符合：A15 和 B125 级井盖不应低于 C40；
C250 级和 D400 级井盖不应低于 C50；E600 级和 F900 级并盖不应低于 C80，钢纤维混凝土抗压强度试
验方法应按 JG/T 3064 的规定进行。
7.2.5 其他材质要求详见 6.3，采用其他材料，都应符合本标准规定的要求，而且任何改良的独立部分
都应当符合相关要求并经过检测。
结构尺寸
7.3.1 除填充式井盖以外，井盖盖板顶面应有防滑花纹，花纹、图案尺寸应符合表 2 要求。
表2 井盖表面的花纹、图案尺寸要求
项目 指标
A15 B125 C250 D400 E600 F900
铸铁井盖盖体及井座 花纹高度/mm 2～6 2～6 2～6 3～8 3～8 3～8
铸铁井盖凸起 花纹面积占比/% 30～70
钢纤维混凝土井盖防滑花纹 或图案的凹槽深度/mm ≥2 ≥2 ≥2 ≥2 ≥2 ≥2
钢纤维混凝土井盖凹槽部分 面积占比/% ≥10
井盖上表面防滑花纹深度和凹槽深度测点不应少于 20 个，并宜均匀分布于井盖盖体和井座，结果
取最大值、最小值和平均值，精确至0.5mm。花纹面积采用求积仪法测定精确至1cm，防滑花纹面积与
总面积比通过测量凸起或凹槽占井盖总面积的比例计算得出。
7.3.2 铰接井盖盖板的开启仰角，井盖盖板的斜度、嵌入深度，井盖盖板与井座的总间隙，通风孔洞
尺寸应符合 GB/T23858 的规定。
7
DB 3203/T 1069—2024
7.3.3 人孔井座净开孔（co）直径尺寸偏差应符合表 3 的规定。
表3 人孔井座净开孔（co）直径尺寸偏差
井座净开孔（co）（mm） 尺寸偏差（mm）
＜600 0～10
≥600 ±10
7.3.4 井座支承面宽度 W1 应符合表 4 的规定。
表4 支承面宽度要求
井座净开孔（co）（mm） 井座支承面宽度（mm）
≤600 ≥20
＞600 ≥24
7.3.5 防沉降井盖铰接式铸铁井盖井座支承面宽度 W1 不应小于 25mm；分离式钢纤维混凝土井盖井
座支承面宽度 W1 应符合表 5 的规定。井盖的井座支承面宽度测量位置不应少于 6 处，并应绕井座筒体
中心轴均匀分布，取最大值最小值和平均值，精确至 0.5mm。
表5 钢纤维混凝土防沉降井座支承面宽度
项目 指标
B125 C250 D400 E600 F900
井座支承面宽度/mm ≥35 ≥40
允许偏差/mm +5 -2 +5 -2
7.3.6 井座筒体高度 H 不应小于 100mm，防沉降井盖宜为 120mm~190mm，测量位置不应少于 6 处，
并应绕井座筒体中心轴均匀分布，取最大值、最小值和平均值，精确至 1mm。
7.3.7 防沉降井盖根据井孔尺寸及承载等级确定井座传载板尺寸，包括井座传载板宽度 W 及井座传板
厚度 T，W 宜为 85mm~130mm，T 宜为 25mm~35mm，井座传载板宽度 W 测量位置不应少于 6 个，并
绕井盖中心轴均匀分布于井座，结果取平均值，精确至 0.02mm。井座传载板厚度 T 测量位置不应少于
6 个，距离加劲肋、区隔肋不应少于 80mm，宜在井座传载板宽度 W 相同的测量位置或周边选取，取最
大值、最小值和平均值，精确至 0.02mm。
7.3.8 检查井井盖盖体与井座顶面的相对高差允许值宜为±2mm，测点不应少于 6 个，并应沿井盖盖
体边缘均匀分布结果取最大值和最小值和平均值，精确至 0.02mm。
7.3.9 防沉降井盖宜设置区隔肋及加劲肋，区隔肋设置不应少于 4 道，且应均匀分布在井盖传载板下
方；加劲肋应在区隔肋间均分布。区隔肋高 H1 可为 15mm～25mm 并宜达到与传载板底部齐平。加劲肋
高度 H2 宜为 13mm~16mm，同一区隔肋或加劲肋应测量不少于 3 处，取最大值、最小值和平均值，精
确至 0.2mm。
7.3.10 井座嵌入式胶条凹槽宜采用梯形，嵌人井座支承面凹槽的缓冲橡胶圈嵌入应牢固、不易掉落，
凸出井座支承面高度 Hr 宜为 1.5mm～2.5mm，测量位置不应少于 6 处，并应绕井座中心轴均匀分布，
取最大值和最小值，精确至 0.02mm。
7.3.11 井盖盖板底部应设置弹簧闭锁，弹簧闭锁可连接至井盖盖板或井盖盖板加劲肋，圆形盖板宜设
置三道，铰接式铸铁防沉降井盖弹簧闭锁尺寸应符合下列规定：
a）弹簧闭锁厚度Ts宜为8mm～12mm，弹簧团锁高度H宜为35mm～45mm；
b）定位凸起高度H4宜为6mm～15mm；
8
DB 3203/T 1069—2024
c）定位凸起与井座支承面啮合深度l2宜为3mm～6mm。
d）每个弹闭锁的厚度 Ts 和高度 Hs 测量位置应沿弹簧闭锁中线均匀分布，且不应少于 4 个，精确
至 0.02m。每处定位凸起的高度 H4 和定位凸起与井座支承面啮合深度 l2 应测量不少于 3 次，取最大值
最小值和平均值，精确至 0.2mm。
7.3.12 铰接式铸铁防沉降井盖的定位块不宜少于 3 块，定位块与井座左间隙的宽度 Wleft、定位块与
井座右间隙的宽度 Wright 均不宜大于 0.5mm。分离式圆形钢纤维混凝土防沉降井盖的定位块不宜少于 2
块。每个定位块测量不少于 3 处，取最大值最小值和平均值，精确至 0.02mm。
7.3.13 铰接的盖板与井座，铰链轴应采用不锈钢或球墨铸铁材料，且直径不小于 14mm。
承载能力
7.4.1 试验荷载
井盖在规定的试验荷载下不应产生裂缝。
a）井座净开孔co不小于250mm的井盖试验荷载应符合表6的规定。
b）井座净开孔co小于250mm的井盖试验荷应按表6中数值乘以co/250，但应不小于表6中数值的0.6
倍。
表6 铸铁井盖的承载能力
检查井盖承载能力等级 指标
A15 B125 C250 D400 E600 F900
试验荷载/kN 15 125 250 400 600 900
7.4.2 铸铁井盖残留变形
铸铁井盖允许残留变形的试验荷载应按表6中数值乘以2/3，允许残留变形值应符合表7的规定。
表7 允许残留变形值
检查井盖等级 允许残留变形值/mm
A15、B125 co＜450 co/50
co≥450 co/100
C250、D400、 E600、F900 co＜450 co/50
co≥450 co/500
7.4.3 钢纤维混凝土井盖承载能力
钢纤维混凝土井盖承载能力应符合表8的规定。
表8 钢纤维混凝土井盖的承载能力
检查井盖 承载能力等级 指标
A15 B125 C250 D400 E600 F900
裂缝荷载/kN ≥7.5 ≥62.5 ≥125 ≥200 ≥300 ≥450
破坏荷载/kN ≥15 ≥125 ≥250 ≥400 ≥600 ≥900
7.4.4 球墨铸铁井盖承载能力试验方法详见附录 C，钢纤维混凝土井盖承载能力试验方法应按 GB/T
26537 的规定进行。
五防
7.5.1 第三、四、五、六组适用场所的井盖设施应采用“五防”井盖。
9
DB 3203/T 1069—2024
7.5.2 防响
检查井盖应安装弹性缓冲减震橡胶圈或采用其他装置有效减噪的装置。
7.5.3 防跳
检查井盖应有弹性锁定装置，当井盖闭合时可使之与井座卡口紧扣，固定井盖，防止其跳动。
7.5.4 防沉降
检查井盖应设置传载板，并满足宽度要求。
7.5.5 防移位
检查井盖应采用承插结构插入井筒内壁，井座筒体高度H满足规范要求，解决在车辆辗轧下发生推
移的问题。
7.5.6 防坠落
a）当检查井深大于1.2m且小于2m时，应采用单层防坠设施；当检查井深大于2m时，应采用双层防
坠设施。单层防坠设施实施时，球墨铸铁井盖应配套设置防坠落板，其他材质或无法安装防坠落板的井
盖可采用防坠网。双层防坠设施可采用弹性和刚性结合的方式，双层防坠设施的间距应为
150mm~250mm，刚性防坠设施安装在上，弹性防坠设施安装在下。
b）防坠落设施的材料应符合相应国家标准，具有足够的强度和耐腐蚀性能，安装应牢固可靠，不
得出现松动或变形等情况。
防坠落设施
7.6.1 防坠落板应采用球墨铸铁材料，材料尚应符合 GB1348 和 QT500-7 的要求，球化率大于 80%，
球化等级达三级以上。防坠落板安装于检查井盖下，用于承接行人坠落，承重能力≥350kg，并具备抵
抗排水管道涌水反冲的功能。结构尺寸详见表 9，中圆到外圆的距离应小于中圆到内圆的距离，防坠落
板凸出四个支撑支架旋转嵌入井盖一体铸造的沟槽内，并用异型螺栓拧紧。
表9 防坠落板结构尺寸
厚度（mm） ≥10
重量（kg） ≥10
支撑支架 高度（mm） ≤50
凸出长度（mm） ≤20
宽度（mm） ≥25
过水面积比（%） ≥68
相邻防坠落筋条角度（°） ≤45
7.6.2 井盖防坠网网绳可采用锦纶、维纶、涤纶或其他材料制成，物理性能、耐候性应符合国家标准
GB5725 的相关规定。防坠网挂钩材质应为 304 不锈钢，结构尺寸详见表 10。
表10 防坠网挂钩结构尺寸
直径（mm） ≥8
长度（mm） ≥100
挂钩闭合度（°） ≥330
7.6.3 挂钩可预埋于混凝土井筒中，预埋深度不小于 160mm，并应设置弯起，弯起长度不应小于 90mm；
也可采用固定螺栓固定，固定螺栓应采用 M6 规格以上（直径 6mm）带有挂钩的膨胀螺栓；膨胀螺栓
受力性能应满足下表 11 的规定。
10
DB 3203/T 1069—2024
表11 膨胀螺栓受力性能
螺栓规格 (mm) 埋深 (mm) 拉力 剪力
允许值 极限值 允许值 极限值
M6 ≥35 245 610 80 200
M8 ≥45 540 1350 150 375
试验设备
外观、材质、结构尺寸等要求应进行相应试验检测，试验设备及量具应符合表12要求，检查井盖试
验记录表参见附录D。
表12 试验量具
名称 测量范围 精确度
游标卡尺 0mm～300mm 0.02mm
深度游标卡尺 0mm～150mm 0.01mm
钢直尺 0mm～1000mm lmm
钢卷尺 0mm～3000mm lmm
千分尺 0mm～10mm 0.001mrn
角尺 按需要选择 ——
塞尺 0.0lmm～5mm ±0.03mm
承载能力试验装置用测力仪 0kN～1000kN 2%
求积仪 0cm2～500cm2 1cm2
金相显微镜 按需要选择 ——
红外测试仪 按需要选择 ——
邵氏硬度器 按需要选择 ——
拉力试验机 按需要选择 ——
压力试验机 按需要选择 ——
8 检验
检验分类
检验分出厂检验、型式检验和进场检验三类。
组批
产品以同一级别、同一种类、同一原材料在相似条件下生产的井盖设施构成检验批，每500套为一
批，不足500套也作一批。
出厂检验
8.3.1 钢纤维井盖出厂及型式方法应符合 GB/T 26537 的规定，其他类型的检查井盖应符合 GB/T
23858 的规定。检验项目见表 13。
8.3.2 钢纤维井盖产品批次出厂检验应 GB/T 26537 的规定判定是否合格；铸铁井盖产品批次的出厂
检验应按 CJ/T 511 的规定判定是否合格。
11
DB 3203/T 1069—2024
表13 检验项目
序号 质量指标 检验项目
1 外观质量 表面
2 盖座装配
3 材质 铸铁材料球化等级
4 铸铁材料邵氏硬度
5 不锈钢材料不锈钢牌号
6 橡胶材料氯丁胶含量
7 橡胶材料邵氏(A)硬度
8 橡胶材料拉伸强度
9 橡胶材料拉断伸长率
10 橡胶材料压缩永久变形(100℃x22h)
11 尺寸偏差 盖框差
12 表面的花纹、图案尺寸
13 总间隙
14 净开孔
15 搁置高度
16 嵌入深度
17 斜度
18 仰角
19 钢纤维井盖盖体钢箍厚度
20 井盖传载板尺寸
21 区隔肋和加劲肋分布及尺寸
22 人孔井座净开孔尺寸
23 通风孔尺寸
24 关键开孔孔径
25 井座筒体高度
26 井座支承面宽度
27 缓冲橡胶圈凸出高度
28 铰接式铸铁井盖弹簧闭锁尺寸
29 定位块分布
30 电子标签安装孔
31 五防 安装弹性缓冲减震橡胶圈或采用其他装置
32 弹性锁定结构
33 传载板尺寸满足要求
34 井座筒体高度H满足要求
35 防坠落设施
36 承载能力 残留变形
37 试验荷载
12
DB 3203/T 1069—2024
8.3.3 抽样与检验
8.3.3.1 从受检批中采用随机抽样的方法抽取 5 套产品，逐套进行外观质量、材质、尺寸偏差及“五
防”检验。
8.3.3.2 从受检外观质量、材质、尺寸偏差及“五防”检验合格的井盖设施中抽取 2 套，逐套进行承
载能力检验。
8.3.4 判定规则
8.3.4.1 受检 5 套井盖设施中，检验项目的不合格不超过 1 项，受检井盖设施的不合格不超过 1 套，
则判定该批产品的外观质量、材质、尺寸偏差检验合格。
8.3.4.2 在“五防”检验中，如两套均不符合要求，则该批产品为不合格；如有 1 套不符合要求，在
同批中再抽取 2 套井盖设施重复本次试验，若仍有 1 套不符合要求，则该批产品为不合格。
8.3.4.3 承载能力检验中，如 2 套均不符合要求，则该批产品为不合格；如有 1 套不符合要求，在同
批中再抽取 2 套井盖设施重复本次试验，若仍有 1 套不符合要求，则该批产品为不合格。
