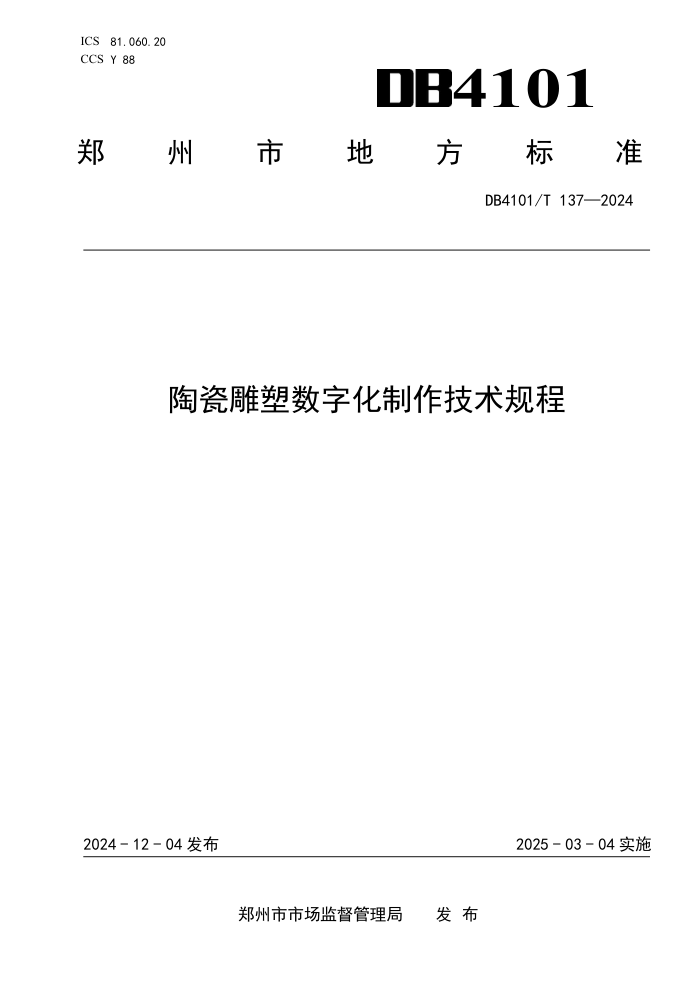

ICS 81.060.20 4101
CCS Y 88
郑
州 市 地 方 标 准
DB4101/T 137—2024
陶瓷雕塑数字化制作技术规程
2024 - 12 - 04 发布
2025 - 03 - 04 实施
郑州市市场监督管理局 发 布
DB4101/T 137—2024
目
次
前言 .................................................................................. II
1
范围 ................................................................................ 1
2
规范性引用文件 ...................................................................... 1
3
术语和定义 .......................................................................... 1
4
数字化制作设备和工具 ................................................................ 1
5
制作程序的构成 ...................................................................... 2
6
制作程序 ............................................................................ 2
7
成品要求 ............................................................................ 4
8
追溯方法 ............................................................................ 4
I
DB4101/T 137—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则
起草。
第1部分：标准化文件的结构和起草规则》的规定
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由郑州市工业和信息化局提出。
本文件由郑州市工艺美术标准化技术委员会（ZZTC15)归口。
本文件起草单位：郑州北地文化艺术交流策划有限公司、郑州商瓷御品堂文化传播有限公司、郑州
非物质文化遗产学会。
本文件主要起草人：康强、张何、王洪伟、王倩妮、任和、崔昕。
II
DB4101/T 137—2024
陶瓷雕塑数字化制作技术规程
1
范围
本文件确立了陶瓷雕塑数字化制作的程序，规定了陶瓷数字化制作的操作指示，描述了陶瓷数字化
制作的追溯方法。
本文件适用于陶瓷雕塑数字化制作。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
3 GB/T 14665 机械工程 CAD制图规则
JB/T 9165.4 专用工艺装备设计图样及设计文件格式
术语和定义
下列术语和定义适用于本文件。
陶瓷雕塑数字化制作
利用计算机技术（如设计软件、建模软件和计算机3D打印技术）进行陶瓷雕塑的设计、建模和制造
的工艺。
点云数据
在一个三维坐标系统中的一组向量的集合。
注：扫描资料以点的形式记录，每一个点包含有三维坐标，有些可能含有颜色信息或反射强度信息。
模型
意识借助实体或者虚拟表达目的的物件，不局限于实体与虚体。
模具
用来制作成型物品的工具。由各种零件构成，不同的模具由不同的零件构成。
注：工业生产上用以注塑、吹塑、挤出、压铸或者锻压成型、冶炼、冲压方法得到所需产品的各种模子和工具。
4
数字化制作设备和工具
数字化制作设备
陶瓷雕塑数字化制作设备包括但不限于：3D打印机、3D陶瓷打印机、3D扫描仪、3D雕刻机等。
数字化制作工具
1
DB4101/T 137—2024
陶瓷雕塑数字化制作工具包括但不限于：ZBrush、3Dmax、Blender等建模及处理软件。
5
制作程序的构成
陶瓷雕塑数字化制作程序包括7个步骤，程序流程如图1所示。
6 制作程序 图 1 陶瓷雕塑数字化制作流程图
雕塑设计
雕塑设计操作如下：
a)
确定设计对象，绘制草图；
b)
运用绘图软件按照 GB/T 14665、JB/T 9165.4 的要求绘制设计图；
c)
编制设计说明书,设计说明书包括但不限于以下内容：
1)
客户要求；
2)
泥料选择；
3)
作品说明；
4)
工艺要求。
3D 建模
6.2.1
建模方法
3D建模分为3D扫描建模和软件建模两种方法。
6.2.2
3D 扫描建模
3D扫描建模操作如下：
a)
根据设计图纸制作泥稿；
b)
使用 3D 扫描仪扫描泥稿，获取表面点云数据；
c)
使用获取的表面点云数据，利用建模软件建立 3D 模型。
6.2.3
软件建模
运用3D建模软件根据设计图进行建模。
6.2.4
建模要求
建模时应满足：
a)
模型完整没有破面；
b)
模型制作分辨率不低于 512 像素。
模型处理
6.3.1
模型处理操作
2
DB4101/T 137—2024
模型处理操作如下：
a)
根据泥料收缩比确定 3D 模型的尺寸；
b)
根据雕塑形状制定模种分块，制作模块榫卯结构；
c)
渲染材质效果图；
d)
保存三维模型数据；
e)
制作 3D 打印文件交付打印。
6.3.2
模型处理要求
模型处理时应满足：
a)
模种分块应考虑模具制作不卡模、易操作等问题；
b)
根据打印设备所需文件格式导出模型数据。
模型制作
6.4.1
制作方法
模型制作根据材质和成品要求的不同可采用3D打印和3D雕刻两种不同的方法。
6.4.2
3D 打印
3D打印操作如下：
a)
利用 3D 打印软件对模型进行处理、镂空、排版；
b)
将处理好的排版文件导入打印机；
c)
在打印机中加入树脂材料；
d)
设置参数，进行打印；
e)
打印结束，清洗打磨模型，树脂加固，备用。
6.4.3
3D 雕刻
3D雕刻操作如下：
a)
在雕刻软件中对模型进行处理、排版；
b)
在雕刻机底托上注好石膏柱；
c)
处理好的文件导入雕刻机控制系统；
d)
设置参数，进行雕刻；
e)
雕刻结束，清洗打磨模型，备用。
模具制作
6.5.1
制作石膏模具
手工翻模或者 3D 雕刻石膏模具。
6.5.2
模具烘干
将石膏模具烘干，做好编号备用。
制坯成型
制坯成型操作如下：
a)
将打印材料加入陶瓷 3D 打印机；
3
DB4101/T 137—2024
b)
将 3D 模型导入打印机中进行处理；
c)
设置参数开始打印，形成完整的 3D 陶瓷坯体。
施釉烧制
6.7.1
素烧
采用数字化控温技术进行烧制。
6.7.2
施釉
采用手工或者机器辅助施釉。
6.7.3
烧成
采用数字化控温技术进行烧制。
7
成品要求
成品尺寸数据应精确到±1 cm。
造型比例应规范匀称。
产品放置在平面上应保持稳定，配件与主体应相适宜。
釉面光润（无光釉、无釉产品等除外），色泽纯正。
成套产品的色泽应基本一致，规格尺寸应相称。
产品不应有裂穿、破损、变形、炸釉、颜色剥落和表面有明显气泡等缺陷。
8
追溯方法
在执行第6章所规定的程序过程中，记录并保持以下内容：
a)
执行各阶段程序指示的人员姓名；
b)
操作日期；
c)
执行操作的具体内容；
d)
操作的结果。
4
