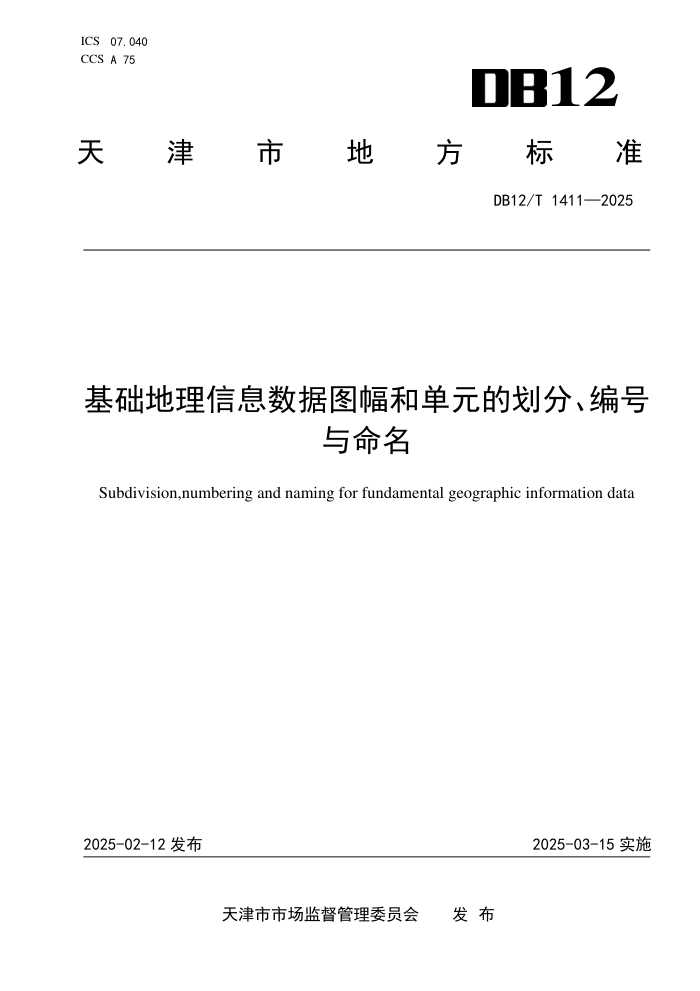

ICS 07.040
CCS A 75 12
天
津 市 地 方 标 准
DB12/T 1411—2025
基础地理信息数据图幅和单元的划分、编号
与命名
Subdivision,numbering and naming for fundamental geographic information data
2025-02-12 发布
2025-03-15 实施
天津市市场监督管理委员会 发 布
DB12/T 1411—2025
目
次
1 范围 ............................................................................... 1
2 规范性引用文件 ..................................................................... 1
3 术语和定义 ......................................................................... 1
4 平面坐标系统 ....................................................................... 1
5 划分 ............................................................................... 1
6 编号 ............................................................................... 6
7 命名 .............................................................................. 12
附录 A（资料性） 基础地理信息数据分幅示意图 .......................................... 15
附录 B（资料性） 基础地理信息数据单元划分及编号示意图 ................................ 19
参考文献 ............................................................................. 24
I
DB12/T 1411—2025
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
本文件由天津市规划和自然资源局提出并归口。
本文件起草单位：天津市测绘院有限公司、天津市测绘地理信息研究中心。
本文件主要起草人：刘玉财、周丽珠、史廷玉、杨玉忠、张志军、王少一、周奎、何珺、刘阳、张
志全、罗建忠、张学民、闫伟、王光昇、葛亮、刘宓、马海燕、张小溪、王光艳、路艳君、邹梦秋、芦
琪、刘新国、郑浩、汪大超。
II
DB12/T 1411—2025
基础地理信息数据图幅和单元的划分、编号与命名
1 范围
本文件规定了基础地理信息数据图幅和单元的划分、编号与命名。
本文件适用于天津市1:500～1:10000基础地理信息数据图幅和单元的划分、编号与命名。
2 规范性引用文件
本文件没有规范性引用文件。
3 术语和定义
下列术语和定义适用于本文件。
3.1
基础地理信息 fundamental geographic information
作为统一的空间定位框架和空间分析基础的地理信息。
[来源：GB/T 13923-2022, 3.1]
3.2
单元 basic management unit
指基础地理信息数据的基本管理单元，根据基础地理信息数据管理需要，按照一定原则划分的，边
界清晰的多边形区域。
[来源：DB12/T 473.1-2021, 3.9]
4 平面坐标系统
平面坐标系统应采用2000天津城市坐标系。
5 划分
5.1 图幅划分
5.1.1 1:10000 基础地理信息数据的分幅
天津市1:10000基础地理信息数据的图幅采用纵向40cm×横向50cm的矩形分幅。每幅1:10000基础地
理信息数据以左下角点坐标（4340000，500000）为基准点，纵坐标在前,横坐标在后,按纵坐标差4km
和横坐标差5km进行分幅。天津市1:10000基础地理信息数据分幅示意图见图1。
1
DB12/T 1411—2025
图1 天津市 1:10000 基础地理信息数据分幅示意图
5.1.2 1:5000 基础地理信息数据的分幅
2
DB12/T 1411—2025
以1:10000基础地理信息数据分幅为基础，一幅1:10000基础地理信息数据按纵坐标差2km和横坐标
差2.5km分为4幅1:5000基础地理信息数据，以左下角点坐标（4340000，500000）为基准点为例，1:10000
与1:5000分幅关系图见图2。天津市1:5000基础地理信息数据分幅示意图见附录A.1。
注1：深蓝色框 1:10000基础地理信息数据图幅；
注2：绿色框 1:5000基础地理信息数据图幅。
图2 1:10000 与 1:5000 分幅关系图
5.1.3 1:2000 基础地理信息数据的分幅
以1:10000基础地理信息数据分幅为基础，一幅1:10000基础地理信息数据按纵坐标差0.8km和横坐
标差1.0km分为25幅1:2000基础地理信息数据，以左下角点坐标（4340000，500000）为基准点为例，
1:10000与1:2000分幅关系图见图3。天津市1:2000基础地理信息数据分幅示意图见附录A.2。
注1：深蓝色框 1:10000基础地理信息数据图幅；
注2：粉色框 1:2000基础地理信息数据图幅。
图3 1:10000 与 1:2000 分幅关系图
3
DB12/T 1411—2025
5.1.4 1:1000 基础地理信息数据的分幅
以1:2000基础地理信息数据分幅为基础，一幅1:2000基础地理信息数据按纵坐标差0.4km和横坐标
差0.5km分为4幅1:1000基础地理信息数据，以左下角点坐标（4343200，500000）为基准点为例，1:2000
与1:1000分幅关系图见图4。天津市1:1000基础地理信息数据分幅示意图见附录A.3。
注1：粉色框 1:2000基础地理信息数据图幅；
注2：红色框 1:1000基础地理信息数据图幅。
图4 1:2000 与 1:1000 分幅关系图
5.1.5 1:500 基础地理信息数据的分幅
以1:5000基础地理信息数据分幅为基础，一幅1:5000基础地理信息数据按纵坐标差0.2km和横坐标
差0.25km分为100幅1:500基础地理信息数据，以左下角点坐标（4342000，500000）为基准点为例，1:5000
与1:500分幅关系图见图5。以外环线所围区域为界，天津市区1:500基础地理信息数据分幅示意图见附
录A.4。
4
DB12/T 1411—2025
注1：绿色框 1:5000基础地理信息数据图幅；
注2：黑色框 1:500基础地理信息数据图幅。
图5 1:5000 与 1:500 分幅关系图
5.2 单元划分
5.2.1 划分原则
单元是若干由道路、河流围成的最小区域组合而成；以行政区划界线、地籍区、地籍子区为主要参
考，依据道路、河流中心线进行划分；单元线不宜切割要素、不应跨河；相邻单元之间不应有缝隙和重
叠；单元数据量以20MB为宜，最大不应超过50MB。
5.2.2 1:5000、1:10000 基础地理信息单元划分
依据划分原则，以宝坻区域为例，单元示意图见图6。天津市1:5000、1:10000基础地理信息数据单
元划分相同，见附录B.1。
5
DB12/T 1411—2025
图6 宝坻区域单元示意图
5.2.3 1:500、1:1000、1:2000 基础地理信息单元划分
依据划分原则，以河西区域为例，单元示意图见图7。天津市1:500、1:1000、1:2000基础地理信息
数据单元划分相同，见附录B.2。
图7 河西区域单元示意图
6 编号
6.1 图幅编号
6.1.1 1:10000 基础地理信息数据图幅编号
天津市1:10000基础地理信息数据的图幅编号采用坐标编号法，以1:10000基础地理信息数据左下角点坐
标的公里数进行编号，纵坐标在前，横坐标在后，纵坐标去掉千位的公里数，中间用长连接号分隔。如:左
下角点坐标为（4340000，500000）的1:10000基础地理信息数据，其图幅编号为340—500。天津市1:10000
基础地理信息数据的图幅编号见图8。
6
DB12/T 1411—2025
图8 天津市 1:10000 基础地理信息数据的图幅编号
7
DB12/T 1411—2025
6.1.2 1:5000 基础地理信息数据图幅编号
1:5000基础地理信息数据图幅编号以1:10000基础地理信息数据图幅编号为基础编号，采用自然序
数编号法，从左到右，从上到下编号，1:5000基础地理信息数据按Ⅰ、Ⅱ、Ⅲ、Ⅳ罗马数字编号，中间
用长连接号分隔。以一幅图幅编号为“340—500”的1:10000基础地理信息数据为例，四幅1:5000基础
地理信息数据的图幅编号为：“340—500—Ⅰ、340—500—Ⅱ、340—500—Ⅲ、340—500—Ⅳ”，见图
9。
图9 1:5000 基础地理信息数据图幅编号样例（绿色编号）
6.1.3 1:2000 基础地理信息数据图幅编号
1:2000基础地理信息数据图幅编号以1:10000基础地理信息数据图幅编号为基础编号，采用自然序
数编号法，从左到右，从上到下编号，中间用长连接号分隔。以一幅图幅编号为“340—500”的1:10000
基础地理信息数据为例，1:2000基础地理信息数据的图幅编号如：“340—500—1、340—500—5、340
—500—10、340—500—24”，见图10。
图10 1:2000 基础地理信息数据图幅编号样例（粉色编号）
8
DB12/T 1411—2025
6.1.4 1:1000 基础地理信息数据图幅编号
1:1000基础地理信息数据图幅编号以1:2000基础地理信息数据图幅编号为基础编号，采用自然序数
编号法，从左到右，从上到下编号，1:1000基础地理信息数据按Ⅰ、Ⅱ、Ⅲ、Ⅳ罗马数字编号，中间用
长连接号分隔。以一幅图幅编号为“340—500—1”的1:2000基础地理信息数据为例，四幅1:1000基础
地理信息数据的图幅编号为：“340—500—1—Ⅰ、340—500—1—Ⅱ、340—500—1—Ⅲ、340—500—1
—Ⅳ”，见图11。
图11 1:1000 基础地理信息数据图幅编号样例（红色编号）
6.1.5 1:500 基础地理信息数据图幅编号
1:500基础地理信息数据图幅编号以1:5000基础地理信息数据图幅编号为基础编号，采用自然序数
编号法，从左到右，从上到下编号，中间用长连接号分隔。以一幅图幅编号为“340—500—Ⅰ”的1:5000
基础地理信息数据为例，1:500基础地理信息数据的图幅编号如：“340—500—Ⅰ—1、340—500—Ⅰ—
5、340—500—Ⅰ—40、340—500—Ⅰ—78、340—500—Ⅰ—100”，见图12。
9
DB12/T 1411—2025
图12 1:500 基础地理信息数据图幅编号样例（黑色编号）
6.2 单元编号
6.2.1 比例尺代码
1:10000～1:500各比例尺基础地理信息数据分别采用不同的字符作为其比例尺的代码，见表1。
表1 1:10000～1:500 基础地理信息数据的比例尺代码
比例尺 1：10000 1:5000 1:2000 1:1000 1:500
代码 G H I J K
6.2.2 区域代码
天津市各区域以行政区划界线为参考，按自然和现状划分为18个区域，各区域代码见表2。
天津市各区域代码示意图见图13。
10
DB12/T 1411—2025
表2 各区域代码
区域名称 代码
和平区域 A
河东区域 B
河西区域 C
南开区域 D
河北区域 E
红桥区域 F
塘沽区域 G
汉沽区域 H
大港区域 I
东丽区域 J
西青区域 K
津南区域 L
北辰区域 M
武清区域 N
宝坻区域 O
宁河区域 P
静海区域 Q
蓟州区域 R
图13 天津市各区域代码示意图
11
DB12/T 1411—2025
6.2.3 单元编号方法
1:10000～1:500 基础地理信息数据的单元编号方法由比例尺代码、区域代码和单元顺序号共 4 位组
成，单元顺序号参考单元划分原则，一般从左到右，从上到下用两位数字表示，不足两位的用 0 补齐（如：
01、05 等）。1:10000～1:500 基础地理信息数据的单元编号的组成如下：
X X XX
比例尺代码 区域代码 单元顺序号
注： 单元顺序号，用01～99表示。
以和平区域单元划分为例，和平区域 1:500 基础地理信息数据单元编号示意图见图 14。
图14 和平区域 1:500 单元编号示意图
天津市 1:10000 基础地理信息数据单元编号示意图见附录 B.3、天津市 1:2000 基础地理信息数据单
元编号示意图（不包含津城核心区）见附录 B.4、津城核心区 1:500、1:2000 基础地理信息数据单元编
号示意图见附录 B.5。
7 命名
7.1 图幅文件命名
7.1.1 1:10000 基础地理信息数据图幅文件命名
主要采用图幅编号的命名方式，将图幅编号中间长连接号改为短连接号，结构为：
XXX - XXX
图幅编号纵向值 短连接号 图幅编号横向值
示例：
1:10000基础地理信息数据图幅文件名称命名为340-500、340-505、336-500。
12
DB12/T 1411—2025
7.1.2 1:5000 基础地理信息数据图幅文件命名
主要采用图幅编号的命名方式，以1:10000基础地理信息数据图幅文件名为基础，将1:5000基础地
理信息数据图幅编号中Ⅰ、Ⅱ、Ⅲ、Ⅳ 用 1、2、3、4 代替，中间用短连接号连接，结构如下：
XXX - XXX - X
1:10000 基础地理信息数据图幅文件名 短连接号 图幅顺序号
示例：
1:5000基础地理信息数据图幅文件名称命名为340-500-1、340-500-2、340-500-3、340-500-4。
7.1.3 1:2000 基础地理信息数据图幅文件命名
主要采用图幅编号的命名方式，以1:10000基础地理信息数据图幅文件名为基础，将1:2000基础地
理信息数据图幅编号中的顺序号用两位数字表示，不足两位的用0补齐（如：01、05等），中间用短连
接号连接，结构如下：
XXX - XXX - XX
1:10000 基础地理信息数据图幅文件名 短连接号 图幅顺序号
示例：
1:2000基础地理信息数据图幅文件名称命名为340-500-01、340-500-02、340-500-09、340-500-25。
7.1.4 1:1000 基础地理信息数据图幅文件命名
主要采用图幅编号的命名方式，以1:2000基础地理信息数据图幅文件名为基础，将1:1000基础地理
信息数据图幅文件编号中Ⅰ、Ⅱ、Ⅲ、Ⅳ 用 1、2、3、4 代替，中间用短连接号连接，结构如下：
XXX - XXX - XX - X
1:2000 基础地理信息数据图幅文件名 短连接号 图幅顺序号
示例：
1:1000基础地理信息数据图幅文件名称命名为340-500-02-1、340-500-02-2、340-500-24-3。
7.1.5 1:500 基础地理信息数据图幅文件命名
主要采用图幅编号的命名方式，以1:5000基础地理信息数据图幅文件名为基础，将1:500基础地理
信息数据图幅编号中的顺序号用两位数字表示，不足两位的用0补齐（如：01、05等），用00代替图幅
编号中的100。结构如下：
XXX - XX - X - XX
1:5000 基础地理信息数据图幅文件名 短连接号 图幅顺序号
示例：
13
DB12/T 1411—2025
1:500基础地理信息数据图幅文件名称命名为340-500-1-01、340-500-1-02、340-500-2-11、340-500-2-00。
7.2 单元文件命名
采用单元编号的命名方式。
示例：
1:10000 基础地理信息数据单元文件名称命名为 GA01、GD02、 GN12。
1:5000基础地理信息数据单元文件名称命名为HA01、HD02 、HN12。
1:2000基础地理信息数据单元文件名称命名为IJ02、IM06 、IK40。
1:1000基础地理信息数据单元文件名称命名为JJ02、JM06 、JK40。
1:500基础地理信息数据单元文件名称命名为KA01、KD06、 KE20。
