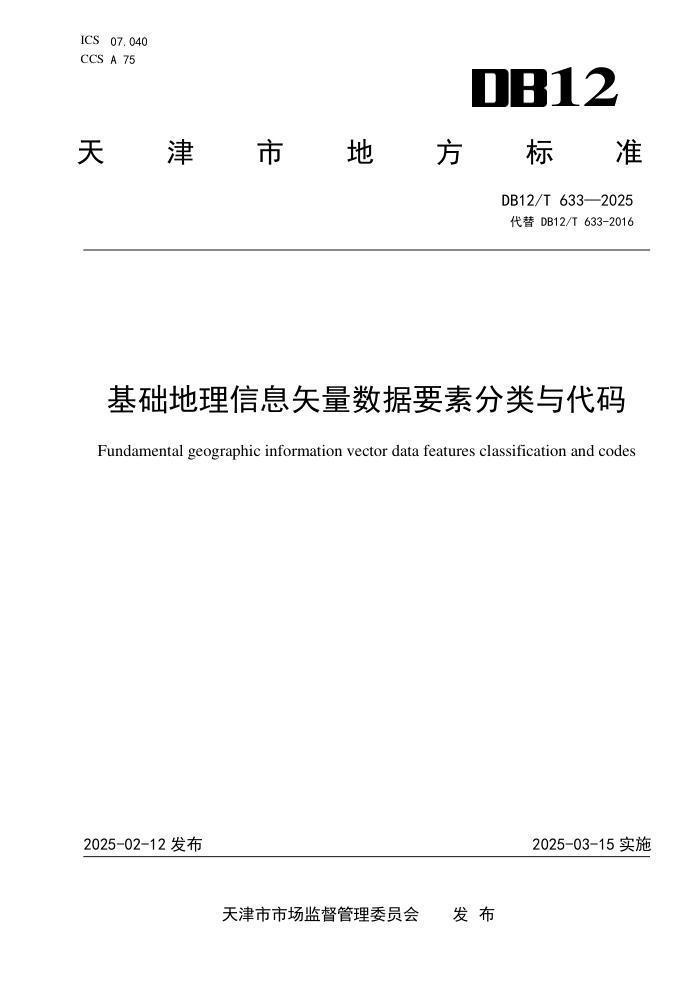

ICS 07.040
CCS A 75
12
天
津
市
地
方
标
准
DB12/T 633—2025
代替 DB12/T 633-2016

基础地理信息矢量数据要素分类与代码

Fundamental geographic information vector data features classification and codes





2025-02-12 发布
2025-03-15 实施
天津市市场监督管理委员会 发 布
DB12/T 633—2025




II
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
本文件代替 DB12/T 633-2016《天津市基础地理信息矢量数据要素分类与代码》。本文件与 DB12/T
633-2016 相比主要技术变化如下：
—— 更改了基础地理信息矢量数据要素大类和中类表；（见 5.2 的表 1，2016 版的 5.2.2 的表 1）；
—— 增加了符号信息类的构架线；（见 5.4）
—— 更改了基础地理信息矢量数据要素附编码规则一览表（见 6.1 的表 2，2016 版的 6.1 的表 2）；
—— 更改了个别要素分类及其名称（见附录 A，2016 版的附录 A）；
—— 更改了部分要素分类及其编码（见附录 A、附录 B，2016 版的附录 A、附录 B）；
—— 增加了部分要素分类及其编码（见附录 A、附录 B，2016 版的附录 A、附录 B）；
—— 删除了部分要素分类及其编码（见附录 A、附录 B，2016 版的附录 A、附录 B）。
本文件由天津市规划和自然资源局提出并归口。
本文件起草单位：天津市测绘院有限公司、天津市测绘地理信息研究中心、交通运输部北海航海
保障中心天津海事测绘中心、天津市地球物理勘探中心。
本文件主要起草人：刘玉财、周丽珠、史廷玉、杨玉忠、王少一、周奎、张志军、张凤春、葛亮、
白亭颖、刘阳、何珺、杨雪、刘宓、王琳、刘亚红、徐洪秀、王光昇、柳华桥、张学民、冯妍、方芳、
王晓欢、倪文礼、马海燕、曹文春、曹芳芳、汪大超、丁旭、郑浩、张杨。
本文件所代替文件的历次版本发布情况为：
—— 2016 年首次发布为 DB12/T 633-2016；
—— 本次为第一次修订。
DB12/T 633—2025




1

基础地理信息矢量数据要素分类与代码
1 范围
本文件规定了要素分类编码原则、要素分类、要素编码和要素分类与代码扩充原则。
本文件适用于天津市基础地理信息数据的获取、更新、管理、共享和应用服务。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 13923 基础地理信息要素分类与代码
3 术语和定义
下列术语和定义适用于本文件。
3.1
基础地理信息 fundamental geographic information
作为统一的空间定位框架和空间分析基础的地理信息。
[来源：GB/T 13923, 3.1]
3.2
基础地理信息要素 fundamental geographic information feature
基础地理信息所描述的地理要素，包括水系、居民地及设施、交通、管线、境界、地貌、植被与土
质、地籍、海图要素、城市部件、地名地址、地下管线以及空间定位基础等。
3.3
矢量数据 vector data
以坐标或有序坐标串表示的空间点、线、面等图形数据及与其相联系的有关属性数据的总称。
3.4
实体 entity
现实世界的一种现象。
注： 实体不能再细分为同种类型的现象。
[来源：GB/T 20258.1-2019, 3.1]
3.5
要素 feature
现实世界现象的抽象。
注： 一个要素可以作为一种类型（如湖泊）或一种实例（如某一湖泊）出现。
3.6
要素类型 feature type
具有共同特征的真实世界现象的种类。
DB12/T 633—2025




2
[来源：GB/T 13923, 3.3]
3.7
线分类法 methods of linear classification
将分类对象按选定的若干属性（或特征），逐次地分为若干层级，每个层级又分为若干类目。同一
分支的同层级类目之间构成并列关系，不同层级类目之间构成隶属关系。
3.8
代码 code
一个或一组有规律的、易于计算机和人识别与处理的符号，标识功能是代码的基本特征。
3.9
编码 coding
将事物或概念（编码对象）赋予有一定规律性的、易于计算机和人识别与处理的符号的过程。
3.10
框架线 bound line
用来描述非闭合面状要素外形特征的闭合范围线。
3.11
骨架线 value line
用来描述某些复杂线状要素的特征线。
3.12
中心线 center line
用来描述面状要素连通性特征或不依比例尺表示的双线要素的中间位置的线。
[来源：DB12/T 473.1-2021, 3.15]
4 要素分类编码原则
4.1 科学性
以适合现代计算机和数据库技术应用、管理为目标，按基础地理信息的要素特征或属性进行科学分
类，形成统一的分类体系。
4.2 系统性
反映基础地理信息的层次结构，扩充大类码，增加细分码和符号信息码。
4.3 体系一致性
同一要素在1:500至1:10000比例尺基础地理信息数据库中分类一致。
4.4 相对稳定性
分类体系以各要素最稳定的特征和属性为分类依据，不会因要素的增加和减少发生重大变更。
4.5 完整性和可扩展性
分类反映要素的类型特征和相互关系，具有完整性；代码结构可以扩充。
4.6 适用性
分类名称沿用基础地理信息要素名称，同时兼顾天津市的实际情况，不致发生概念混淆。
DB12/T 633—2025




3
5 要素分类
5.1 要素分类采用线分类法，要素类型按从属关系依次分为五级：大类、中类、小类、子类、细分类，
在细分类基础上按照符号、信息细分形成符号信息类。大类、中类、小类、子类按照 GB/T 13923 中的
分类进行划分。
5.2 大类包括定位基础、水系、居民地及设施、交通、管线、境界、地貌、植被与土质、地籍、海图
要素、城市部件、地名地址、地下管线、地下空间设施等 14 类。中类在上述各大类基础上划分出共 81
类，见表 1 所示。
表1 基础地理信息矢量数据要素大类和中类
序号
要素大类
要素中类
1
定位基础
测量控制点、数学基础
2
水系
河流、沟渠、湖泊、水库、海洋要素、其他水系要素、水利及附属设施
3
居民地及设施
居民地、工矿及其设施、农业及其设施、公共服务及其设施、名胜古迹、宗教设施、科学
观测站、其他建筑物及其设施
4
交通
铁路、城际公路、城市道路、乡村道路、道路构造物及附属设施、水运设施、航道、空运
设施、其他交通设施
5
地上管线
输电线，通信线，油、气、水输送主管道，城市管线
6
境界
市级行政区、区县级行政区、乡镇街道级行政区、其他区域
7
地貌
等高线、高程注记点、水域等值线、水下注记点、自然地貌、人工地貌
8
植被与土质
农林用地、城市绿地、土质
9
地籍
城镇地籍、农村地籍
10
海图要素
海域、陆地，海底地貌，障碍物，海上区域界线，助航标志及航道，水文，地磁
11
城市部件
水系类部件、居民地及设施类部件、交通类部件、管线类部件、植被类部件
12
地名地址
地址
13
地下管线
电力、电信、给水、中水、排水、燃气、热力、工业、综合
14
地下空间设施
地下公共服务设施、地下工业及仓储设施、地下防灾减灾设施、地下交通设施、地下居住
设施、地下市政公用设施、其他地下设施
5.3 小类在上述中类基础上划分，子类在小类基础上按照地物要素类型、空间形态、用途等进一步划
分，细分类在子类基础上按照结构、性质、比例尺等进行细分。具体分类应符合附录 A 的规定。
5.4 符号信息类包括独立符号、特征定位线、坡顶线（堤顶线、上缘线）；范围线、轮廓线；辅助设
施不依比例尺符号、辅助设施范围线；辅助描述符；单向箭头符号；双向中心线；单向中心线；框架线；
骨架线；下坡脚线；辅助线；辅助设施依比例尺符号；调头中心线；往复箭头符号；构架线；地名注记；
名称注记和性质注记等类。地名要素作为隐含类以特殊编码方式在符号信息类中具体体现。
5.5 要素分类中小类、子类、细分类按照 1：500、1:2000、1:10000 三个比例尺进行类别划分，应符
合附录 B 的规定。
5.6 要素分类中大类、中类不得重新定义和扩充；小类、子类、细分类和符号信息类不得重新定义，
根据需要可进行扩充。
DB12/T 633—2025




4
6 要素编码
6.1 编码结构
6.1.1 要素编码采用“主编码”加“附编码”的编码方案，统一用 10 位十进制数字码描述，主编码是
前八位数字码，附编码是后两位数字码。编码结构如下：
主编码 + 附编码
x x x x x x x x x x



大类 中类 小类 子类 细分类 符号信息类
a) 左起第一、二位为大类码；
b) 左起第三位为中类码，在大类基础上细分形成的要素类；
c) 左起第四、五位为小类码，在中类基础上细分形成的要素类；
d) 左起第六、七位为子类码，在小类基础上细分形成的要素类；
e) 左起第八位为细分码，在子类基础上按结构、性质、比例尺细分形成的要素类；
f) 左起第九、十位为符号信息码，在细分类基础上按照符号、信息细分形成的分类。
6.1.2 基础地理信息矢量数据要素附编码规则一览表见表 2 所示。
表2 基础地理信息矢量数据要素附编码规则一览表
序号
地物要素
要素描述
要素编码
示例
1
要素特征定位线
特征定位线
主编码+00
依比例尺的单幢房屋边线编码为
“1310300100”
2
用图元整体式表示的线状要
素
特征定位线
主编码+00
栅栏编码为“1380202000”
3
中间配有独立符号的依比例
尺要素
独立符号
主编码+00
散热塔符号编码为“1321101000”
范围线、轮廓线
主编码+01
散热塔轮廓线编码为“1321101001”
4
带有辅助设施的复杂要素
特征定位线
主编码+00
单层桥的编码为“1450301000”
辅助设施
主编码+02
单层桥的不依比例尺桥墩编码为
“1450301002”
主编码+12
单层桥的依比例尺桥墩编码为
“1450301012”
5
带有辅助描述符号的复杂要
素
特征定位线
主编码+00
依比例尺的温室、大棚边线编码为
“1330401000”
辅助描述符
主编码+03
依比例尺的温室、大棚边线描述符编码
为“1330401003”
DB12/T 633—2025




5
表2 基础地理信息矢量数据要素附编码规则一览表（续）
序号
地物要素
要素描述
要素编码
示例
6
用于表示某地物方向的箭头
符号
单向箭头符号
主编码+04
双线地面常年河水流方向编码为
“1210101204”
往复箭头符号
主编码+14
低于地面的双线干渠往复水流方向编码
为“1220201214”
7
表示地物连通性的“双向中心
线”
中心线所描述
的要素
主编码+00
高速公路编码为“1420801000”
双向中心线
主编码+05
高速公路中心线编码为“1420801005”
8
表示地物连通性的“单向中心
线”
中心线所描述
的要素
主编码+00
依比例尺的主干道编码为
“1430501100”
单向中心线
主编码+06
单向依比例尺的主干道中心线编码为
“1430501106”
9
描述非闭合面状要素的外形
特征线
框架线
主编码+08
依比例尺单层桥的框架线编码为
“1450301108”
10
不能用图元整体式表示的复
杂要素的特征线
骨架线
主编码+09
单线标准轨铁路骨架线编码为
“1410101009”
11
由坡顶线（堤顶线、上缘线）
和下坡脚线定位的复杂要素
坡顶线(堤顶
线、上缘线)
主编码+00
依比例尺的斜坡式干堤堤顶线编码为
“1270101500”
下坡脚线
主编码+10
依比例尺的斜坡式干堤下坡脚线编码为
“1270101510”
12
使面状要素封闭而添加的线
辅助线
主编码+11
依比例尺的等级公路的辅助线编码为
“1420900111”
13
表示要素连通性的“调头中心
线”
调头中心线
主编码+13
快速路调头中心线编码为
“1430200013”
14
为构成要素的骨架网而添加
的线。
构架线
主编码+15
等高线首曲线构架线编码为
“1710101015”
15
居民地名称
地名注记
主编码+96
村名编码为“1311106096”
16
按要素分类注记名称
名称注记
主编码+97
依比例尺的等级公路名称注记编码为
“1420900197”
17
按要素分类注记性质
性质注记
主编码+98
池塘性质注记编码为“1230102098”
6.2 要素代码
基础地理信息矢量数据要素编码应符合附录B的规定。
7 要素分类与代码扩充原则
7.1 当附录 A 提供的要素类型仍不能满足分类需要时，可按照本文件 7.2、7.3 的原则扩充，但码位不
应扩充。
DB12/T 633—2025




6
7.2 要素的小类、子类、细分类、符号信息类应在同级的分类上进行扩充，扩充的小类、子类、细分
类、符号信息类应归入相应的中类、小类、子类，同时在相关数据中说明。
7.3 要素分类与代码应具有唯一性，已有的代码不得重新定义。
7.4 扩充类型与代码应符合本文件第 6 章的规定。

DB12/T 633—2025




7
A

A
附
录
A
（规范性）
基础地理信息矢量数据要素分类
表A.1规定了文件中的要素分类。
表A.1 基础地理信息矢量数据要素分类
要素大类 要素中类
要素小类
要素子类
要素细分类
定位基础
测量
控制点
平面控制点
三角点
一等三角点
二等三角点
三等三角点
四等三角点
导线点
一级导线点
二级导线点
图根点

高程控制点
水准点
一等水准点
二等水准点
三等水准点
四等水准点
等外水准点
卫星定位
控制点
卫星定位
连续运行站点

卫星定位等级点
B 级卫星定位点
C 级卫星定位点
D 级卫星定位点
E 级卫星定位点
城市卫星定位等级点
城市二等卫星定位点
城市三等卫星定位点
城市四等卫星定位点
城市一级卫星定位点
城市二级卫星定位点
其他测量
控制点
独立天文点
一等独立天文点
二等独立天文点
三等独立天文点
四等独立天文点
测站点

数学基础
内图廓线


坐标网线


DB12/T 633—2025




8
表 A.1 基础地理信息矢量数据要素分类（续）
要素大类 要素中类
要素小类
要素子类
要素细分类
定位基础 数学基础
经线


纬线


水系
河流
常年河
地面河流
