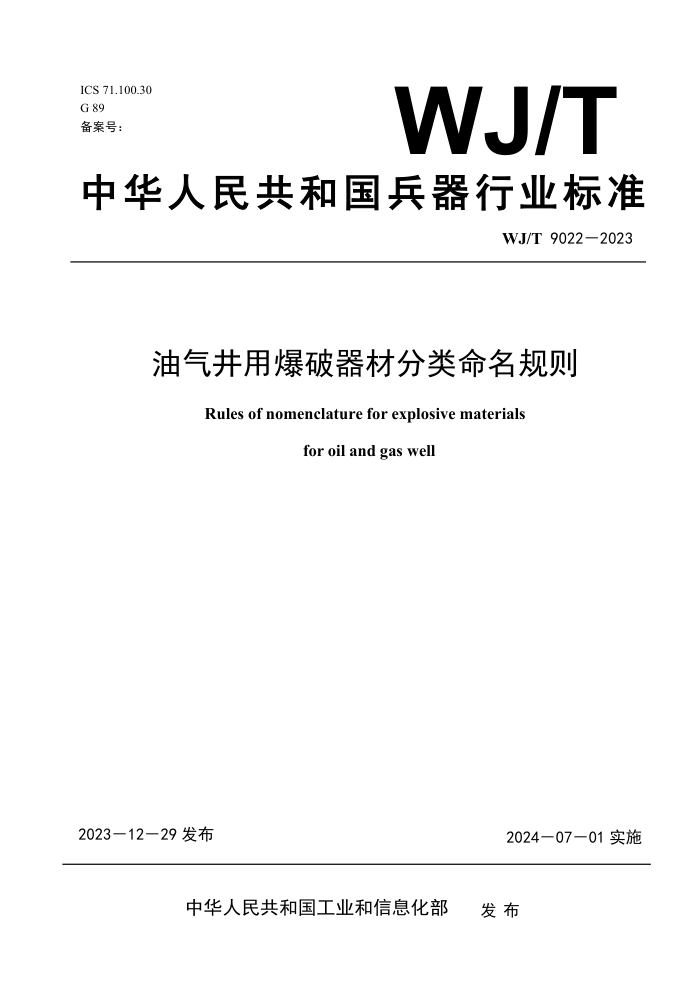

ICS 71.100.30
G 89
备案号：
WJ/T
中华人民共和国兵器行业标准
WJ/T 9022－2023
T
油气井用爆破器材分类命名规则
Rules of nomenclature for explosive materials
for oil and gas well
2023－12－29 发布
2024－07－01 实施
中华人民共和国工业和信息化部 发 布
WJ/T 9022－2023
前
言
本标准按照 GB/T 1.1－2020 给出的规定起草。
请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。
本文件代替 WJ/T 9022—1995《油、气井用爆破器材命名规则 聚能射孔弹》，与 WJ/T 9023—1995
《油、气井用爆破器材命名规则 聚能切割弹》相比，主要技术变化如下：
——增加了聚能射孔器、复合射孔器、爆炸松扣弹、高能气体压裂弹、点火药盒、油气井用起爆器、
油气井用电雷管、油气井用导爆索、其它油气井用爆破器材的命名规则；
—— 增加了术语和定义；
—— 增加了油气井用爆破器材的分类；
—— 细化每个产品的命名表示方法；
——补充完善每个产品的分类内容。
本标准由中华人民共和国工业和信息化部安全生产司提出。
本标准由中国兵器工业标准化研究所归口。
本标准起草单位：北方斯伦贝谢油田技术（西安）有限公司、大庆油田射孔器材有限公司、石油工
业油气田射孔器材质量监督检测中心、物华能源科技有限公司、四川石油射孔器材有限公司、山东北方
民爆器材有限公司、吉林双林射孔器材有限公司、川南航天能源科技有限公司。
本标准主要起草人：高强、谢明召、雷卫国、汪长栓、徐志国、王海东、李哲雨、郭鹏、卢朝喜、
王秉敏、重成兴、王宝兴、李东传、雷赪文、袁文豪、杨大昭、刘景阳。
I
WJ/T 9022－2023
目 录
1 范围.......................................................................................................................................................... 1
2 规范性引用文件...................................................................................................................................... 1
3 术语和定义.............................................................................................................................................. 1
4 分类.......................................................................................................................................................... 5
5 命名规则.................................................................................................................................................. 5
5.1 聚能射孔器.......................................................................................................................................... 5
5.2 射孔弹.................................................................................................................................................. 6
5.3 复合射孔器.......................................................................................................................................... 7
5.4 聚能切割弹.......................................................................................................................................... 8
5.5 爆炸松扣弹.......................................................................................................................................... 9
5.6 高能气体压裂弹.................................................................................................................................. 9
5.7 点火药盒............................................................................................................................................ 10
5.8 油气井用起爆器（装置）................................................................................................................12
5.9 油气井用电雷管................................................................................................................................ 13
5.10 油气井用导爆索.............................................................................................................................. 14
5.11 其它油气井用爆破器材..................................................................................................................14
II
WJ/T 9022－2023
油气井用爆破器材分类命名规则
1
范围
本文件规定了油气井用爆破器材分类、命名规则及表示方法。
本文件适用于各种油气井用爆破器材。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
3 GB/T 14659-2015 民用爆破器材术语
术语和定义
GB／T 14659-2015 中界定的以及下列术语和定义适用于本文件。
3.1
油气井用爆破器材 explosive materials for oil and gas wells
用于油气井爆破施工的民用爆破器材。
3.2
射孔器 perforator
用于穿孔的爆破器材及其配套件的组合体。
3.3
聚能射孔器 jet-perforator
利用聚能效应实现射孔作业的射孔器, 分为有枪身和无枪身两大类。
3.4
射孔弹 perforating charge
用于油气井射孔，由炸药、壳体和药型罩等构成的组合体。
3.5
常温射孔弹 general temperature charge （R）
耐温 163 ℃持续 2 h，仍能满足使用要求的射孔弹。
3.6
高温射孔弹 high temperature charge （H）
1
WJ/T 9022－2023
耐温 191 ℃持续 2 h，仍能满足使用要求的射孔弹。
3.7
超高温射孔弹 ultra-high temperature charge （Y）
耐温 250 ℃持续 2 h，仍能满足使用要求的射孔弹。
3.8
高能气体压裂弹 high energy gas fracturing charge
利用火药燃烧产生的高温、高压气体对油气井目的层进行压裂的装置。
3.9
压裂火药 fracturing powder
用于射孔后瞬间产生高能气体的火药产品，主要目的是产生高能气体对孔道周围地层造缝，以提高
射孔孔道周围的导流能力来部分解除油气井近井区域污染。
3.10
复合射孔器 combined perforator
将聚能射孔器与压裂火药进行有机结合, 能实现一次下井完成射孔和高能气体压裂的装置。
3.11
内置式复合射孔器 inter position type of combined perforator
压裂火药填充于聚能射孔器内有效空间而组成的复合射孔器。
3.12
外套式复合射孔器 outer sheath type of combined perforator
将圆筒状压裂火药套在聚能射孔器外部，与聚能射孔器外壳紧密接触而组成的复合射孔器。
3.13
下挂式复合射孔器 lower hang type of combined perforator
压裂火药连接在聚能射孔器下部而组成的复合射孔器。
3.14
组合式复合射孔器 compounding combined perforator
内部和外部均装有压裂火药的复合射孔器。
3.15
点火药盒 cartridge
油气井爆破作业中点火、火药动力源等火工品，包括取心药盒、桥塞药（包括桥塞点火器、传火药
柱、桥塞药柱）等。
2
WJ/T 9022－2023
3.16
取心药盒 corgun powder cartridge
由取心火药、点火桥丝及盒子组成的用于井壁取心的盒体。
3.17
桥塞药 power charge
用于坐封桥塞的桥塞动力工具使用的动力源。
3.18
聚能切割弹 shaped charge cutter
由聚能装药、药型罩及壳体组成，实现聚能切割的装置。
3.19
爆炸松扣弹 break-outing pack of dynamite
通过炸药爆炸振动作用而实现遇卡管柱解卡的装置。
3.20
传爆管 relay
传爆序列中用于传递雷管或导爆索爆轰能量的火工品。
3.21
油气井用传爆管 relay for oil and gas wells
在油气井中使用的传爆管。
3.22
射孔起爆器（装置）firing head
在油管输送式射孔中，连接于射孔器上用于起爆射孔器的装置。
3.23
油气井用起爆器（装置）firing head for oil and gas wells
在油气井中使用的射孔起爆器（装置）。
3.24
压力起爆器（装置）pressure hydraulic firing head
在油管输送式射孔中，加压引爆射孔枪的装置。
3.25
撞击起爆器（装置） dopping-bar firing head
3
WJ/T 9022－2023
在油管输送式射孔中，用投棒的方式引爆射孔枪的装置。
3.26
双效起爆器（装置） dopping-bar and pressure hydraulic firing head
投棒压力双效起爆装置具有投棒引爆或加压引爆两种点火方式。
3.27
油气井用电雷管 electric detonator for oil and gas wells
在油气井中所使用的工业电雷管。
3.28
油气井用导爆索 detonating cord for oil and gas wells
在油气井中所使用的工业导爆索。
3.29
套管爆炸整形弹 casing shaping charge
利用炸药爆炸做功，对变形套管进行修复整形的装置。
3.30
补贴药 patching power charge
用于套管加固的补贴工具使用的动力源。
3.31
尾声弹 end signal charge
一种用于检测射孔枪柱是否完全射孔的爆炸装置。
3.32
枪间隔板传爆装置 bulkhead booster；bulkhead boosting device
在射孔枪之间，传递上级射孔枪冲击波能量，引爆下级射孔枪，并保持后续射孔枪密封的火工装置。
3.33
延期起爆管（延期传爆体）time-delay booster；time delay fuse
接收上级能量，经过延时后引爆射孔枪的火工装置。
3.34
传爆组件 detonation transfer element
在油气井射孔作业中，接收上级冲击波能量起爆后再引爆下级火工品的中间传爆件。
4
WJ/T 9022－2023
4
分类
油气井用爆破器材按照功能可分为:
——聚能射孔器；
——射孔弹；
——复合射孔器；
——聚能切割弹 ；
——爆炸松扣弹；
——高能气体压裂弹；
——点火药盒（取心药盒、桥塞药）；
——油气井用起爆器（装置）；
——油气井用电雷管；
——油气井用导爆索 ；
——其它油气井用爆破器材（补贴药、套管爆炸整形弹、尾声弹、枪间隔板传爆装置、延期起爆管、
传爆组件、油气井用传爆管等）。
5 命名规则
5.1 聚能射孔器
5.1.1 分类
按结构分为有枪身射孔器和无枪身射孔器。
5.1.2 原则
5.1.2.1 以射孔器的外径、射孔弹的穿孔性能、射孔弹单发装药量、射孔弹耐温级别、射孔器孔密、
射孔器耐压值等命名，并用相应符号表示。
5.1.2.2 型号命名中所用的数码采用相应数据的整数位。
5.1.2.3 标注射孔器外径时，有枪身射孔器标注射孔枪外径，无枪身射孔器标注射孔器的联炮直径。
5.1.3 表示方法
聚能射孔器的型号命名表示方法如图 1 所示。
图1 聚能射孔器型号命名示意图
5
WJ/T 9022－2023
说明：
1——有枪身射孔器为外径、无枪身射孔器为联炮外径，单位为mm；
2——射孔弹穿孔性能，用DP表示深穿透射孔弹，用BH表示大孔径射孔弹，用GH表示大孔径深穿透射孔弹；用EH
表示等孔径射孔弹；
3——射孔弹单发装药量，单位为克（g）；
4——射孔弹耐温级别，用R表示常温射孔弹，用H表示高温射孔弹，用Y表示超高温射孔弹；
5——射孔器孔密，单位为孔/米（孔/m）；
6——射孔器耐压值，单位为兆帕（MPa），有枪身射孔器用射孔枪额定耐压值表示，无枪身射孔器用射孔弹耐压值
表示。
示例 1：89DP25R16-70，表示射孔器外径为 89 mm、深穿透、单发装药量为 25 g，常温射孔弹，孔密为 16 孔/ m，
耐压值为 70MPa 的射孔器。
5.2 射孔弹
5.2.1 分类
5.2.1.1 按弹体承压结构分为有枪身射孔弹和无枪身射孔弹。
5.2.1.2 按射孔弹穿孔性能分为深穿透射孔弹、大孔径射孔弹、大孔径深穿透射孔弹、等孔径射孔弹。
5.2.1.3 按射孔弹的耐温性能分为常温射孔弹、高温射孔弹和超高温射孔弹。
5.2.2 原则
5.2.2.1 以射孔弹的穿孔性能、药型罩开口直径、主炸药类型、射孔弹单发装药量和产品改进型号等
内容命名。其中，穿孔性能的含义为深穿透、大孔径、大孔径深穿透和等孔径，并用相应符号表示。无
枪身射孔弹在最前面增加工作压力项。
5.2.2.2
型号命名中所用的数码采用相应数据的整数位。
5.2.3
表示方法
射孔弹型号命名表示方法如图 2 所示。
图 2 射孔弹型号命名示意图
说明：
1——射孔弹的工作压力，（无枪身射孔弹适用，有枪身射孔弹此项空缺），单位为兆帕(MPa)；
6
WJ/T 9022－2023
2——射孔弹穿孔性能，用DP表示深穿透射孔弹，用BH表示大孔径射孔弹，用GH表示大孔径深穿透射孔弹，用EH
表示等孔径射孔弹；
3——药型罩开口直径，单位为毫米（mm）；
4——主炸药类型；
5——射孔弹单发装药量，单位为克（g）；
6——产品改进型号。
示例 1：BH36RDX33-1，表示药型罩开口直径为 36mm、主装药为 RDX、射孔弹单发装药量为 33g、产品改进型号
为 l 型的大孔径有枪身射孔弹。
示例 2：50DP26RDX10-1，表示工作压力为 50MPa、药型罩开口直径为 26mm、主装药为 RDX、射孔弹单发装药量
为 10g、产品改进型号为 l 型的深穿透无枪身射孔弹。
5.3
复合射孔器
5.3.1
分类
按复合射孔器的压裂火药装药结构将复合射孔器分为内置式复合射孔器、外套式复合射孔器、下挂
式复合射孔器和组合式复合射孔器。
5.3.2 原则
5.3.2.1 复合射孔器采用分类代码、最大外径、聚能射孔弹穿孔性能、复合射孔器的耐温级别、孔密、
耐压值和辅助标识码等内容进行命名，并用相应的符号表示。
5.3.2.2 型号命名中所用的数码采用相应数据的整数位。
5.3.3 表示方法
复合射孔器的型号命名表示方法如图 3 所示。
图 3
复合射孔器型号命名示意图
说明：
1——复合射孔器的分类代码，用 I 表示内置式复合射孔器，E 表示外套式复合射孔器，L 表示下挂式复合射孔器，
C 表示组合式复合射孔器；
2——复合射孔器的最大外径，单位为毫米（mm）；
3——射孔弹穿孔性能，DP 表示深穿透射孔弹、BH 表示大孔径射孔弹、GH 表示大孔径深穿透射孔弹、EH 表示等
孔径射孔弹；
4——复合射孔器耐温级别，用 A 表示低温级（120℃/48h）、B 表示中温级（150℃/100h），C 表示高温级（180℃/150h），
7
WJ/T 9022－2023
D 表示超高温级（210℃/170h）；
5——孔密，单位为孔每米（孔/m）；
6——耐压值，单位为兆帕（MPa），内置式复合射孔器用射孔枪耐压值表示；外套式复合射孔器用射孔弹或压裂
火药等组件中最低耐压值表示；
7——辅助标识码，为生产厂家体现产品其他性能指标的自选代码，也可以是用户为区别来自不同厂家产品而增加
的代码，或省略。
示例 1：I102DPA16-70（dq）复合射孔器，表示外径为 102mm、孔密为 16 孔/m、耐压值为 70MPa、耐温为低温 A
级、大庆射孔弹厂生产的低温内置式深穿透复合射孔器。
示例 2：E102DPC16-70（nst）复合射孔器，表示外径为 102mm、孔密为 16 孔/m、耐压值为 70MPa、耐温为高温 C
级、北方斯伦贝谢油田技术（西安）有限公司生产的高温外套式深穿透复合射孔器。
5.4 聚能切割弹
5.4.1 分类
5.4.1.1 切割弹按切割方式分为环形切割弹及垂向切割弹。
5.4.1.2 环形切割弹按用途分为油管切割弹、套管切割弹、钻杆切割弹和钻铤切割弹。
5.4.2 原则
5.4.2.1 切割弹采用耐压、用途类别代号、切割弹外径、主炸药类型、主炸药装药量、产品改进型号
进行命名，并用相应的符号表示。
5.4.2.2
型号命名中所用的数码采用相应数据的整数位。
5.4.3
表示方法
聚能切割弹的型号命名表示方法如图 4 所示。
图 4
聚能切割弹型号命名示意图
说明：
1——切割弹额定压力，单位为兆帕（MPa）；
2——切割弹用途类别代号，环形切割弹按用途分油管切割弹、套管切割弹、钻杆切割弹和钻铤切割弹，类别代号
分别为 UQ、TQ、ZQ、ZTQ；垂向切割弹类别代号为 CQ；
3——切割弹最大外径，单位为毫米（mm）；
4——主炸药类型；
5——主炸药装药量 ，单位为克（g）；
6——产品改进型号。
8
WJ/T 9022－2023
示例 1：70UQ57RDX21-1，表示最大工作压力为 70MPa、油管切割弹、外径为 57mm、主装药是以 RDX 为主体的
混合炸药，装药量为 21g，产品改进型号为 1 的聚能切割弹。
示例 2：105ZTQ60HMX500-2，表示最大工作压力为 105MPa、钻铤切割弹、外径为 60mm、主装药是以 HMX 为
主体的混合炸药，装药量为 500g，产品改进型号为 2 的聚能切割弹。
5.5
爆炸松扣弹
5.5.1
分类
爆炸松扣弹按照用途分为钻杆爆炸松扣弹和钻铤爆炸松扣弹。
5.5.2 原则
5.5.2.1 爆炸松扣弹采用耐压、松扣弹代号、松扣弹外径、主炸药类型、主炸药装药量、产品改进型
号进行命名，并用相应的符号表示。
5.5.2.2 型号命名中所用的数码采用相应数据的整数位。
5.5.3 表示方法
爆炸松扣弹的型号命名表示方法如图 5 所示。
图 5
爆炸松扣弹命名示意图
说明：
1——爆松弹额定压力，单位为兆帕（MPa）；
2——爆松弹代号，用 BS 表示；
3——最大外径，单位为毫米（mm）；
4——主炸药类型；
5——主炸药装药量 ，单位为克（g）；
6——产品改进型号。
示例 1：70BS35RDX300-1，表示最大工作压力为 70MPa、外径为 35mm、主装药是以 RDX 为主体的混合炸药，装
药量为 300g，产品改进型号为 1 的爆炸松扣弹。
示例 2：105BS35HMX200-2，表示最大工作压力为 105MPa、外径为 35mm、主装药是以 HMX 为主体的混合炸药，
装药量为 200g，产品改进型号为 2 的爆炸松扣弹。
5.6
高能气体压裂弹
5.6.1 分类
9
WJ/T 9022－2023
高能气体压裂弹按主装药类型分为双基火药型压裂弹和复合火药型压裂弹。
5.6.2
原则
5.6.2.1
高能气体压裂弹采用产品最大外径、产品名称代码、产品耐压、主装药类型及耐热温度以及
产品改进型号进行命名，并用相应的符号表示。
5.6.2.2
型号命名中所用的数码采用相应数据的整数位。
5.6.3
表示方法
高能气体压裂弹的型号命名表示方法如图 6 所示。
图 6
高能气体压裂弹型号命名示意图
说明：
1——高能气体压裂弹最大外径，单位为毫米（mm）；
2——高能气体压裂弹名称代码，用 YL 表示；
3——耐压值，单位兆帕（MPa）;
4——主装药类型及耐热温度(80℃/48h、 100℃/48h、150℃/48h、170℃/48h、200℃/48h)；用 S 代表双基火药，F
代表复合火药；
5——产品改进型号(1、2、3……)。
示例 1： 92YL50S100-1，表示最大外径 92mm，耐压 50MPa，采用双基推进剂装药，主装药耐热温度为 100℃/48h，
改进型号为 1 型的高能气体压裂弹。
示例 2： 100YL70F150-2，表示最大外径 100mm，耐压 70MPa，采用复合推进剂装药，主装药耐热温度为 150℃/48h，
改进型号为 2 型的高能气体压裂弹。
5.7 点火药盒
5.7.1 分类
点火药盒分为取心药盒和桥塞药。
5.7.2 取心药盒型号命名
5.7.2.1 原则
5.7.2.1.1 取心药盒采用产品代码、装药耐温性能、发火类别、辅助标识码以及装药量进行命名，并
用相应的符号表示。
5.7.2.1.2
型号命名中所用的数码采用相应数据的整数位。
10
WJ/T 9022－2023
5.7.2.2
表示方法
取心药盒的型号命名表示方法如图 7 所示。
图 7
取心药盒型号命名示意图
说明：
1——取心药盒代码，用 QXY 表示；
2——耐温值，单位为摄氏度/4 小时（℃/4h）；
3——发火类别，S 代表瞬时取心药盒，Y 代表延时取心药盒；
4——辅助标识码，为生产厂家体现产品其他性能指标的自选代码，也可以是用户为区别来自不同厂家产品而增加
的代码，或省略；
5——装药量，单位为克（g）。
示例 1：QXY180S1-2.5 ，表示耐温 180℃/4h，装药量为 2.5g 的瞬时 1 型取心药盒。
示例 2：QXY180Y-2.5 ，表示耐温 180℃/4h，装药量为 2.5g 的延时取心药盒。
5.7.3 桥塞药型号命名
5.7.3.1 原则
5.7.3.1.1 桥塞药采用产品代码、装药耐温性能、产品类别、外径、装药量以及辅助标识码进行命名，
并用相应的符号表示。
5.7.3.1.2
型号命名中所用的数码采用相应数据的整数位。
5.7.3.2
表示方法
桥塞药的型号命名表示方法如图 8 所示。
图 8 桥塞药型号命名示意图
11
WJ/T 9022－2023
说明：
1——桥塞药产品代码，用 QSY 表示；
2——耐温值，单位摄氏度/4 小时（℃/4h）；
3——桥塞药产品类别，B 代表贝克型，J 代表吉尔哈特型，如产品类别不属于该两类，可以列空；
4——桥塞药产品外径 D，单位毫米（mm）；
4——装药量，单位（g）；
5——辅助标识码，为生产厂家体现产品其他性能指标的自选代码，也可以是用户为区别来自不同厂家产品而增加
的代码，或省略。
示例 1： QSY180B40-460-1，表示耐温 180℃/4h，适用贝克工具，外径 40mm，装药量 460g 的 1 型桥塞药。
示例 2： QSY180J25-310-2，表示耐温 180℃/4h，适用吉尔哈特工具，外径 25mm，装药量 310g 的 2 型桥塞药。
5.8 油气井用起爆器（装置）
5.8.1 分类
按作业方式分为撞击起爆器（装置）、压力（压差）起爆器（装置）、撞击与压力激发双效起爆器
（装置）、压力开孔起爆器（装置）。
5.8.2
原则
5.8.2.1
油气井用起爆器（装置）以起爆器（装置）外径、起爆方式、耐压值、100h 耐温值、产品系
列号等项内容命名，并用相应符号表示。
5.8.2.2
型号命名中所用的数码采用相应数据的整数位。
5.8.3
表示方法
油气井用起爆器（装置）的型号命名表示方法如图 9 所示。
图 9
油气井用起爆器（装置）型号命名示意图
说明:
1——起爆器（装置）外径，单位毫米（mm）；
2——起爆方式，撞击起爆器（装置）用 M 表示，压力起爆器（装置）用 P 表示，压差起爆器（装置）用 DP 表示，
撞击与压力双效起爆器（装置）用 M/P 表示，压力开孔起爆器（装置）用 OP 表示；
3——耐压值，单位为兆帕（MPa）；
4——100h 耐温值，单位为摄氏度（℃）；
12
WJ/T 9022－2023
5——产品系列号，用二个字符表示。
示例 1：93M90-150-01，表示外径为 93mm、耐压值为 90MPa、100h 耐温值为 150℃、产品系列号为 01 的撞击起爆
器（装置）。
示例 2：93P60-150-01，表示外径为 93mm、耐压值为 60MPa、100h 耐温值为 150℃、产品系列号为 01 的压力起爆
器（装置）。
示例 3：93DP60-150-01，表示外径为 93mm、耐压值为 60MPa、100h 耐温值为 150℃、产品系列号为 01 的压差起
爆器（装置）。
示例 4：93M/P60-150-01，表示外径为 93mm、耐压值为 60MPa、100h 耐温值为 150℃、产品系列号为 01 的撞击与
压力双效起爆器（装置）。
示例 5：93OP60-150-01，表示外径为 93mm、耐压值为 60MPa、100h 耐温值为 150℃、产品系列号为 01 的压力开
孔起爆器（装置）。
5.9
油气井用电雷管
5.9.1
分类
油气井用电雷管按使用环境条件分为油气井用耐温电雷管和油气井用耐温耐压电雷管。按通电起爆
方式分为油气井用普通电雷管和油气井用磁电雷管，其中油气井用普通电雷管包含Ⅰ型和Ⅱ型，油气井
用磁电雷管包含Ⅰ型和Ⅱ型。
5.9.2 原则
5.9.2.1 油气井用电雷管的命名以反映产品的主要性能为主，由分类代号、耐温时间、耐压值、其他
特性组成。并用相应的符号表示。
5.9.2.2 型号命名中所用的数码采用相应数据的整数位。
5.9.3 表示方法
油气井用电雷管的型号命名表示方法如图 10 所示。
图 10
油气井用电雷管型号命名示意图
说明：
1——油气井用电雷管分类代号，油气井用普通电雷管Ⅰ型，代号 ZP；油气井用普通电雷管Ⅱ型，代号 ZD；油气井
用磁电雷管Ⅰ型,代号 CP；油气井用磁电雷管Ⅱ型，代号 CD；
2——W 表示一定时间条件下的耐温值，单位为摄氏度（℃/h）；
3——Y 表示耐压值,单位为兆帕（MPa）；
4——其他特性，例如 S 表示秒延期，HS 表示半秒延期等。
示例 1：ZDW180/2h-Y60，表示耐温 180℃/2h、耐压 60MPa 的油气井用普通电雷管Ⅱ型。
13
WJ/T 9022－2023
示例 2：CDW180/2h-Y60，表示耐温 180℃/2h、耐压 60MPa 的油气井用磁电雷管Ⅱ型。
示例 3：CPW180/2h-S，表示耐温 180℃/2h、秒延期油气井用磁电雷管Ⅰ型。
5.10
油气井用导爆索
5.10.1
分类
油气井用导爆索按耐热性能分为常温级、高温级和超高温级。按收缩性能分为普通型和低收缩率型。
按其爆速分为普通型、高爆速型和超高爆速型。按其耐压性能分为普通型和耐压型。
5.10.2 原则
5.10.2.1 油气井用导爆索由装药质量、装药类型（耐热类型）、收缩性能、爆速、耐压性能组成，并
用相应的符号表示。
5.10.2.2 型号命名中所用的数码采用相应数据的整数位。
5.10.3 表示方法
油气井用导爆索的型号命名表示方法如图 11 所示。
图 11
油气井用导爆索型号命名示意图
说明：
1——装药质量，代表单位长度的装药质量，在型号命名时采用英制单位量值，即格令每英尺（gr/ft）的量值；
2——装药类型（耐热类型），耐热性能用其所使用的炸药类型表示，其中常温级导爆索用“RDX”表示，高温级导
爆索用“HMX”表示，超高温级导爆索用“PYX”或者“HNS”表示；
3——收缩性能，低收缩率型导爆索用“LS”表示，普通型无代号；
4——爆速，高爆速型导爆索用“HV”表示，超高爆速型导爆索用“XHV”表示，普通型无代号；
5——耐压性能，耐压型导爆索用“HP”表示，普通型无代号。
示例 1：80HMX LS HV HP50，表示装药质量为 80 gr/ft、高温级、低收缩率、高爆速、耐压 50MPa 的导爆索。
示例 2：80RDX，表示装药质量为 80 gr/ft、常温级、普通型的导爆索。
5.11 其它油气井用爆破器材
5.11.1 补贴药
5.11.1.1 分类
补贴药按照壳体对燃烧特性影响程度的不同，分为金属壳体和非金属壳体。
5.11.1.2
原则
14
