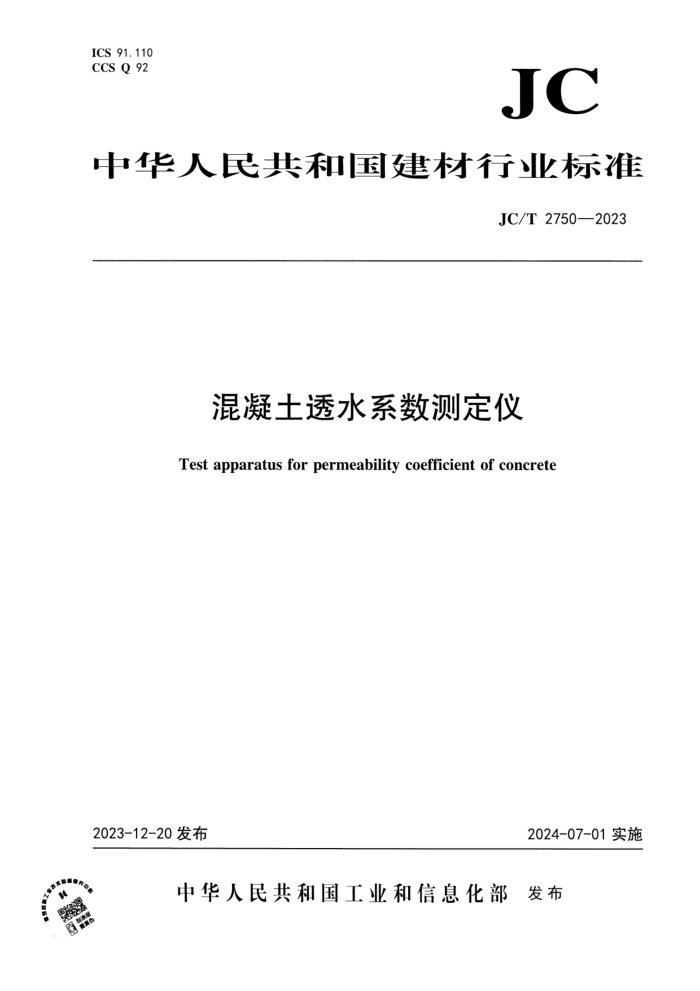

ICS 91.110
CCS Q 92
JC
中华人民共和国建材行业标准
JC/T 2750——2023
混凝土透水系数测定仪
Test apparatus for permeability coefficient of concrete
2023-12-20发布 2024-07-01 实施
中华人民共和国工业和信息化部发布
JC/T 2750—2023
前 言
本文件按照GB/T1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由中国建筑材料联合会提出并归口。
本文件负责起草单位：建筑材料工业技术情报研究所、天元建设集团有限公司、安徽先进建筑材料研究院有限公司。
本文件参加起草单位：山东高速工程建设集团有限公司、淮安盖特建材科技有限公司、中铁建设集团基础设施建设有限公司、北京正宏监理咨询有限公司、安徽马钢嘉华新型建材有限公司、武汉理工大学、长安大学、北京建工集团有限责任公司、北京耐尔得智能科技有限公司。
本文件主要起草人：郭群、郭翠芬、王冬、赵纪峰、沈振宗、安百平、孙兵、陈晴、孙岳、王宗森、赵鲁卿、闫庆尧、郭卫东、陈忠华、倪晓燕、王发洲、杨露、姚运仕、李凤、陈钰林、李艳阳、李艳灵、张卉伊、王洋洋、陈晶、王彬、陈鑫、李兴昌、师刚领、张建、安立军、胡萍、潘少杰。
JC/T 2750—2023
混凝土透水系数测定仪
1 范围
本文件规定了混凝土透水系数测定仪的原理、标记、一般规定、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本文件适用于试验室用混凝土透水系数测定仪。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款，其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 4706.1 家用和类似用途电器的安全 第1部分：通用要求
3 术语和定义
下列术语和定义适用于本文件。
3.1
混凝土透水系数测定仪 test apparatus for permeability coefficient of concrete
采用定水头法测定试件透水系数的仪器。
4 原理
测定在规定时间内，单位水力梯度作用下，通过被检测试件的自由流出水体积，进而计算单位时间通过单位面积的水量。
5 标记
混凝土透水系数测定仪标记由仪器名称、文件编号组成。
示例：混凝土透水系数测定仪标记为：
混凝土透水系数测定仪JC/T 2750——2023
6 一般规定
6.1 组成
混凝土透水系数测定仪（以下简称透水仪）主要由供水系统、夹具、计量设备等部分组成，示意图见图1.
1
标准
JC/T 2750——2023
1
2
3
标引序号说明：
1———供水系统：
2——夹具：
3——试件。
图1 透水仪示意图
6.2 材料
6.2.1 易腐蚀部件应采用耐腐蚀材料制作。
6.2.2 夹具与试件接触的内壁材料应具有密封试件接触面的功能。
7 要求
7.1 供水系统
7.1.1 注水流量可调节。
7.1.2 连接管路不应发生滴漏。
7.2 夹具
7.2.1 夹具尺寸应根据试件尺寸确定，夹具应便于固定。
7.2.2 夹具与试件接触严密，不应漏水。
7.2.3 试件在夹具内固定好后，应不再产生水平或垂直位移。
7.3 水量计量装置
7.3.1 水量计量装置的量程为0kg~30kg,感量不大于1g.
7.3.2 水量计量装置允许误差为±1g.
7.4 水温测量装置
7.4.1 水温测量装置量程为0℃~50℃,分度值不大于1℃.
7.4.2水温测量装置允许误差±1℃.
7.5 计时装置
7.5.1 计时装置量程为0s~90s, 分度值不大于0.5s.
7.5.2 计时装置允许误差±0.5s.
2
JC/T 2750—2023
7.6 安全性
7.6.1 电气控制箱应具有防水、防振和防尘措施，安装牢固，走线分明。
7.6.2 箱体机体接地保护应可靠。
7.6.3 线间和线对地绝缘电阻值，馈电线路应大于0.5MΩ，二次回路应大于1MΩ.
7.7 外观
7.7.1 外观应整洁美观、表面光滑，不应有刻痕、脱漆。
7.7.2 各控制调整开关、旋钮等应操作灵活。
7.7.3 产品标牌应字迹清楚，安装端正牢固。
8 试验方法
8.1 供水系统
8.1.1 检查是否有调节水流量的阀门，并检查阀门的可操作性。
8.1.2 目测连接管路是否发生滴漏。
8.2 夹具
将普通混凝土试件安装于夹具内，确认是否便于固定和是否会产生水平、垂直位移，确认无误后，向夹具内注水，关闭进水阀门，静置，观察试件上方液面是否下降或试件底部是否滴漏，确认夹具的密封性。
8.3 水量计量装置
用标准值为100g、10kg、20kg的标准砝码分别对水量计量装置进行测量，记录水量计量装置显示的数值，计算标准砝码的标准值与水量计量装置显示数值的误差，应符合7.3.2的要求。
8.4 水温测量装置
用标准温度计、水温测量装置分别对约20℃和50℃的温水进行测温，数值稳定后，记录显示的数值，计算标准温度计的标准值和水温测量装置显示数值误差，应符合7.4.2的要求。
8.5 计时装置
将标准表、计时装置同时启动，30s、90s时分别同时停止，计算标准表的标准值和计时装置显示数值误差，应符合7.5.2的要求。
8.6 安全性
按GB 4706.1中规定的试验方法执行。
8.7 外观
采用目测和手动检验。
9 检验规则
9.1 检验分类
3
标准
ミミ
……
JC/T 2750—2023
9.1.1 出厂检验
应在出厂前由制造厂质量检验部门按出厂检验项目进行检验。
9.1.2 型式检验
有下列条件之一时，应进行型式检验：
a） 新产品或老产品转厂生产的试制定型鉴定：
b） 正式生产后，如材料、工艺有较大改变，可能影响产品性能时；
c） 产品长期停产后，恢复生产时：
d） 正常生产时，一年至少进行一次检验；
e） 出厂检验结果和上次型式检验结果有较大差异时。
9.2 检验项目
出厂检验和型式检验均应符合第7章要求的所有项目。
9.3 判定规则
出厂检验和型式检验的所有项目应全部达到本文件要求，判定为合格。当有一项或一项以上不满足要求时，则判定为不合格。
10 标志、包装、运输和贮存
10.1 标志
每台透水仪应在适当位置固定产品标牌。
标牌内容应包括：产品名称、标记、制造厂名称、出厂编号及出厂日期。
10.2 包装
透水仪应用密封塑料袋密封，包装牢固可靠。
每台透水仪出厂时应有产品使用说明书、自校规程、产品合格证及装箱单。
10.3 运输
透水仪在运输过程中，应避免碰撞、抛投和雨雪淋湿。
10.4 贮存
透水仪应防止受潮，应存放在清洁且通风良好的库房内。
