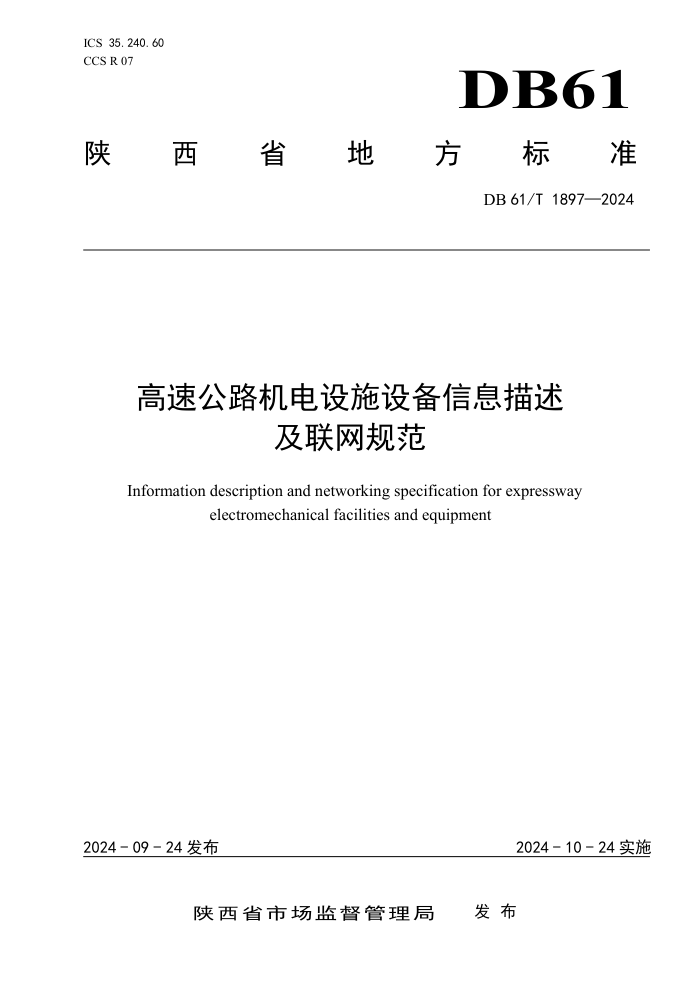

ICS 35.240.60
CCS R 07 DB61
陕
西 省 地 方 标 准
DB 61/T 1897—2024
高速公路机电设施设备信息描述
及联网规范
Information description and networking specification for expressway
electromechanical facilities and equipment
2024 - 09 - 24 发布
2024 - 10 - 24 实施
陕西省市场监督管理局 发 布
DB61/T 1897—2024
目 次
前言.....................................................................................................................................................................II
1 范围.................................................................................................................................................................1
2 规范性引用文件.............................................................................................................................................1
3 术语和定义.....................................................................................................................................................1
4 缩略语.............................................................................................................................................................1
5 分类及代码.....................................................................................................................................................2
6 信息描述.........................................................................................................................................................4
7 联网要求.........................................................................................................................................................6
8 验证方法.........................................................................................................................................................6
附录 A （资料性） 机电设施设备通用名称及编号................................................................................... 7
附录 B （资料性） 逻辑关系描述..............................................................................................................23
参考文献.............................................................................................................................................................24
I
DB61/T 1897—2024
前 言
本文件按照GB/T 1.1—2020《标准化工作导则
起草。
第1部分：标准化文件的结构和起草规则》的规定
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由陕西省交通运输厅提出并归口。
本文件起草单位：陕西交通控股集团有限公司，长安大学，西安图讯信息科技有限公司。
本文件主要起草人：姚永锋、惠红文、解熠、彭帝、范湘湘、张杨、张绍阳、申田、冯兴乐、李亮、
张子卓、杨卫国、李凯荣、王彦娇、刘璐。
本文件由陕西交通控股集团有限公司负责解释。
本文件为首次发布。
联系信息如下：
单位：陕西交通控股集团有限公司
电话：029-87831816
地址：西安市太白南路9号
邮编：710070
II
DB61/T 1897—2024
高速公路机电设施设备信息描述及联网规范
1
范围
本文件规定了高速公路机电设施设备（以下简称“机电设施设备”）的分类及代码、信息描述、联
网要求及验证方法。
本文件适用于高速公路机电设施设备建设和运维的信息化管理。其他等级公路可参照执行。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 18391.1 信息技术 元数据注册系统(MDR) 第1部分：框架
JT/T 697.1 交通信息基础数据元 第1部分：总则
DB61/T 1479 交通运输数据符合性检测规范
DB61/T 1614 高速公路机电系统网络安全运行规范
DB61/T 1623 交通运输物联网总体技术要求
DB61/T 1739 交通运输信息资源数据交换共享规范
3
术语和定义
下列术语和定义适用于本文件。
3.1
高速公路机电设施设备 expressway electromechanical facilities and equipment
为高速公路运营提供服务的各类机电设施设备，包括监控设施、通信设施、收费设施、供配电设施、
照明设施、隧道机电设施、网络安全设施、安全检查站设施、车路协同设施及其他设施等。
3.2
元数据
metadata
定义和描述其他数据的数据。
[来源：GB/T 18391.1,3.2.16]
4
缩略语
下列缩略语适用于本文件。
AMT
主动管理技术（Active Management Technology）
BMC
基板管理控制器（Baseboard Management Controller）
1
DB61/T 1897—2024
ETC
电子不停车收费（Electronic Toll Collection ）
GUID
全局唯一标识符（Globally Unique Identifier）
IPMI
智能平台管理接口(Intelligent Platform Management Interface)
SNMP
简单网络管理协议（Simple Network Management Protocol）
5
分类及代码
5.1
机电设施设备按照一级和二级两级进行分类。
5.2
机电设施设备代码的编码规则如下：
1)
机电设施设备代码由 6 位组成，包括 2 位一级分类代码、2 位二级分类代码和 2 位机电设
施设备编号，编码规则如图 1 所示；
图 1
机电设施设备代码的编码规则
2)
一级和二级分类代码按表 1 执行。增加新的一级和二级分类时，按照图 1 中的规则在表 1
中顺序增加。
3)
常见机电设施设备的编号见附录 A。
表 1
高速公路机电设施设备分类及代码
一级分类 一级分类代码 二级分类 二级分类代码
监控设施 01 闭路电视监视系统 61
监控(分)中心设施及软件 62
监控系统计算机网络 63
大屏幕显示系统 01
道路视频交通事件检测系统 02
交通情况调查设施 03
气象检测器 04
车辆检测器 64
可变标志 65
其他监控设施 99
收费设施 02 收费(分)中心设施及软件 01
收费站设施及软件 02
闭路电视监视系统 61
收费系统计算机网络 63
IC卡发卡编码系统 03
ETC专用车道设施及软件 04
2
DB61/T 1897—2024
表 1（续）
一级分类 一级分类代码 二级分类 二级分类代码
ETC门架系统 05
入口混合车道设施及软件 06
出口混合车道设施及软件 07
内部有线对讲及紧急报警系统 08
超限检测系统 09
收费站区光缆、电缆线工程 10
其他收费设施 99
通信设施 03 波分复用(WDM)光纤传输系统 01
同步数字体系(SDH)光纤传输系统 02
固定电话交换系统 03
IP网络系统 04
通信电源系统 05
通信光缆、电缆线路工程 06
通信管道工程 07
无线集群系统 08
其他通信设施 99
供配电设施 04 中压配电设施 71
中压设施电力电缆 72
中心(站)内低压配电设施 73
低压设施电力电缆 74
高压配电设施 75
电力监控系统 76
电动汽车充电系统 77
风/光供电系统 78
其他供配电设施 99
照明设施 05 路段照明设施 01
收费天棚照明设施 02
收费广场照明设施 03
服务区照明设施 04
安全检查站照明设施 05
其他照明设施 99
隧道机电设施 06 闭路电视监视系统 61
隧道管理站设施及软件 62
隧道管理站计算机网络 63
紧急电话与有线广播系统 01
隧道视频交通事件检测系统 02
车辆检测器 64
环境检测设施 03
电光标志 04
发光诱导设施 05
可变标志 65
射流风机 06
轴流风机 07
3
DB61/T 1897—2024
表 1（续）
一级分类 一级分类代码 二级分类 二级分类代码
照明设施 08
手动火灾报警系统 09
自动火灾报警系统 10
消防设施 11
本地控制器 12
隧道供配电设施 xx
其他隧道机电设施 99
网络安全设施 07 网络安全系统 01
安全检查站设施 08 运行检查分系统 01
扫描控制分系统 02
X 射线成像分系统 03
辐射防护分系统 04
卡口抓拍系统 05
复检区域设施 06
闭路电视监视系统 61
安全检查站供配电设施 xx
可变标志 65
其他安全检查站设施 99
车路协同设施 09 车载端设施 01
路侧端设施 02
中心服务设施 03
车路协同其他设施 99
其他设施 99
注：供配电设施一级分类在隧道机电设施、安全检查站设施等中被复用为二级分类，编码为xx，设施设备编码时，xx 用其所属的供配电设施二级分类代码替代。 示例：供配电设施中的高压配电设施代码为 75，中压配电设施代码为 71。在隧道供配电设施中，110kV 变压器（高 压配电设施）的代码应为 067502，35kV 变压器（中压配电设施）代码应为 067102。
6
信息描述
6.1
信息元数据
机电设施设备的信息应按照表2规定的元数据进行描述。表中元数据的类型、格式、必填项等的描
述方法见JT/T 697.1中数据元属性的规定。
4
DB61/T 1897—2024
表 2
机电设施设备信息元数据
类别 元数据 标识符 类型 格式 必填 说明
基础信息 名称 devName 字符型 an..30 是 按照6.2的规定命名。
分类代码 devCode 字符型 n6 是 按照5.1的规则编码。
识别码 devID 字符型 n128 是 GUID，全局唯一标识符。
型号 model 字符型 an..30 是 厂家给出的出厂型号。
生产厂家 manufacture 字符型 an..100 是 生产厂家的全名。
出厂编码 factoryNum 字符型 an..128 否 出厂时厂家赋予的编码。
使用年限 life 数字型 n..2 是 单位为年。
生产日期 prodDate 日期型 YYYYMMDD 是
使用说明书 userManual 文件型 PDF 否
维修说明书 maitainManual 文件型 PDF 否
用途 function 字符型 ..ul 否 用途的简要描述。
通信接口 commPort 字符型 an..100 是 设备所具有的通信接口类型。
设施单价 price 数字型 n..10,2 否 单位：元。
所属机构代码 belongComp 字符型 n5 是 用户自定义。
南向通信协议 southProtocol 字符型 ..ul 否
北向通信协议 northProtocol 字符型 ..ul 否
报废日期 scrapDate 日期型 YYYYMMDD 否
报废原因 scrapReason 字符型 ..ul 否
安装信息 安装日期 setDate 日期型 YYYYMMDD 否 设施设备进入使用现场的日期。
安装所属线路 setPosition 字符型 ..ul 否 所属线路的规范名称或简称。
安装位置桩号 setPileNum 数字型 n..7,3 是
线路上下行标 志 directionID 数字型 n1 是 0—上行；1—下行。
安装位置纬度 setAtitude 数字型 n..11,8 是
安装位置经度 setLongitude 数字型 n..11,8 是
逻辑关系 relation 字符型 ..ul 否 设施设备相互之间的连接关系，描述 方法见附录B。
所属系统 belongSystem 字符型 an..30 否 隶属系统的规范名称。
IP地址 ipaddr 字符型 an..32 否 点分十进制表示。
联网标记 isNetworking 数字型 n1 是 设备是否联网，0—是；1—否。
设备状态 state 字符型 n1 是 1—在线；0—离线；9—未知。
检定信息 检定证书 inspCert 文件型 PDF 否
检定日期 inspDate 日期型 YYYYMMDD 否
检定有效日期 inspValidity 日期型 YYYYMMDD 否
6.2
命名
6.2.1
宜采用已有标准规范用语、交通运输行业习惯用语以及相关领域正式用语。
6.2.2
机电设施设备名称按照“通用名称”+“#后缀”的方式命名。在同一机构中如果有多个同类型的设
施设备，可在通用名称后增加以“#”开头的后缀，后缀编码采用 4 位数字，首位为位置标识，其代码及
含义按表 3 的规定，后三位为序号。命名规则示例如图 2 所示。
5
DB61/T 1897—2024
图 2
机电设施设备名称命名规则
表 3
后缀编码规则
位置标识代码 位置标识含义 序号
0 入口车道 序号包括车道序号和设施设备序号，车道序号从左到右编排。
1 出口车道 序号包括车道序号和设施设备序号，车道序号从左到右编排。
2 路线设施 序号按桩号从小到大的顺序进行编排。
3 中心设施 序号自定义。
4 收费广场设施 序号自定义。
5~9 其他 序号自定义。
6.2.3 常见机电设施设备的通用名称参见附录 A。
7 联网要求
7.1 机电设施设备联网应符合 DB61/T 1623 的要求。
7.2 具备联网条件的机电设施设备应开放 API 接口或通信协议，其中：服务器、存储、工控机等设备
宜具有 BMC 硬件管理接口，支持 Redfish、IPMI 或 AMT 等带外管理协议。
注：带外管理是指独立于设备操作系统之外，使用专用硬件模块对设备进行远程维护和管理的方式。
7.3
支持 TCP/IP 协议的设备，应支持利用 SNMP 进行管理的功能，宜支持 telnet 登录进行管理和配置。
7.4
相关业务软件系统的数据交换共享应符合 DB61/T 1739 的要求。
7.5
机电设施设备宜支持 5G、北斗等通信技术。
7.6
机电设施设备联网安全应符合 DB61/T 1614 的要求。
8
验证方法
8.1
机电设施设备分类及代码宜采用正则表达式或者人工方法进行验证。
8.2
机电设施设备信息描述应采用 DB61/T 1479 规定的方法进行测试验证。
8.3
机电设施设备的联网实施应进行工程验证。
6
DB61/T 1897—2024
附 A A A
录
（资料性）
机电设施设备通用名称及编号
A.1
概述
本附录给出常见机电设施设备的通用名称及编号，编号为2位数字，当类别中出现新的机电设施设
备时，可按顺序进行编码。
A.2
监控设施
监控设施设备通用名称及编号见表A.1。
表 A.1 监控设施设备通用名称及编号
分类（代码） 通用名称 编号
闭路电视监视系统 （0161） 云台枪式摄像机 01
固定枪式摄像机 02
云台球形摄像机 03
固定球形摄像机 04
毫米波雷达 05
激光雷达 06
外场交换机 07
控制柜(箱) 08
磁盘阵列 09
硬盘录像机 10
视频分配器 11
视频矩阵 12
KVM 切换器 13
控制键盘 14
视频控制器 15
光端机 16
光传输平台 17
光纤收发器 18
监控(分)中心设施及软件 （0162） 管理计算机 01
管理软件 02
视频会议设施 03
LED 屏(电子横幅) 04
LED 屏管理软件 05
控制台 06
监视器 07
传真机 08
打印机 09
7
DB61/T 1897—2024
表 A.1（续）
分类（代码） 通用名称 编号
电话机 10
音响 11
视频上云管理计算机 12
视频上云软件 13
视频上云网关 14
监控系统管理计算机 15
监控系统管理软件 16
空调 17
监控系统计算机网络 （0163） 服务器 01
路由器 02
交换机 03
机柜 04
协议转换器 05
串口服务器 06
大屏幕显示系统 （0101） 拼接屏 01
拼接控制器 02
大屏幕管理计算机 03
大屏幕管理软件 04
视频编解码器 05
道路视频交通事件检测系统 （0102） A 型视频事件检测器 01
B 型视频事件检测器 02
交通情况调查设施 （0103） 交通情况调查站（一类） 01
交通情况调查站（二类） 02
气象检测器 （0104） 五要素检测器 01
能见度检测器 02
路面状况检测器 03
车辆检测器 （0164） 地磁车辆检测器 01
微波车辆检测器 02
激光车辆检测器 03
环形线圈车辆检测器 04
视频车辆检测器 05
卡口抓拍系统 06
可变标志 （0165） 可变情报板-门架式 01
可变情报板-立柱式 02
可变情报板-悬臂式 03
可变情报板-隧道内悬挂式 04
可变限速标志 05
车道控制标志 06
交通信号灯 07
雨雾诱导系统 08
其他监控设施 （0199） 接地系统 01
8
DB61/T 1897—2024
A.3
收费设施
收费设施设备通用名称及编号见表A.2。
表 A.2 收费设施设备通用名称及编号
分类（代码） 通用名称 编号
收费（分）中心设施及软件 （0201） 管理计算机 01
打印机 02
光端机 03
门禁 04
机柜 05
车辆视频数据稽查处理终端 06
收费系统软件 07
空调 08
收费站设施及软件 （0202） 管理计算机 01
打印机 02
光端机 03
北斗授时设施 04
便携式收费机 05
投包机 06
备用链路设施(含网络) 07
PSAM 卡授权设施 08
门禁 09
收费系统软件 10
空调 11
读卡器 12
机柜 13
磁盘阵列 14
闭路电视监视系统 （0261） 同监控设施 0161 分类
收费系统计算机网络 （0263） 同监控设施 0163 分类
IC 卡发卡编码系统 （0203） CPC 卡管理机 01
点卡机 02
打印机 03
ETC 专用车道设施及软件 （0204） 车道控制器 01
车道控制器软件 02
自动栏杆机 03
车道信息显示屏 04
费额显示器 05
通行信号灯 06
车牌识别摄像机 07
补光灯 08
字符叠加器 09
多功能视频服务器 10
雾灯 11
9
DB61/T 1897—2024
表 A.2（续）
分类（代码） 通用名称 编号
手动栏杆机 12
车辆检测器 13
声光报警器 14
收费键盘 15
显示器 16
读卡器 17
天线控制器 18
路侧天线 19
绿通查验设施 20
智能收费岗亭 21
收费岗亭 22
电子监督岗 23
亭内拾音器 24
ETC 特情处理终端 25
ETC 门架系统 （0205） 门架主体 01
户外综合机柜 02
电源系统 03
逆变器 04
备用电源 05
ODF 配线架 06
天线控制器 07
路侧天线 08
车道控制器 09
车道控制器软件 10
部级系统软件 11
交换机 12
云台枪式摄像机 13
固定枪式摄像机 14
云台球形摄像机 15
固定球形摄像机 16
补光灯 17
入口混合车道设施及软件 （0206） 车道控制器 01
车道控制器软件 02
自动栏杆机 03
车道信息显示屏 04
费额显示器 05
通行信号灯 06
车牌识别摄像机 07
补光灯 08
字符叠加器 09
多功能视频服务器 10
雾灯 11
手动栏杆机 12
10
DB61/T 1897—2024
表A.2(续)
分类（代码） 通用名称 编号
车辆检测器 13
声光报警器 14
票据打印机 15
收费键盘 16
显示器 17
读卡器 18
亭内拾音器 19
天线控制器 20
ETC 手持天线 21
路侧天线 22
手持收费设施 23
绿通查验设施 24
车型识别设施 25
智慧便民服务亭 26
智能收费岗亭 27
收费岗亭 28
智能(自动)发卡机 29
电子监督岗 30
出口混合车道设施及软件 （0207） 车道控制器 01
车道控制器软件 02
自动栏杆机 03
车道信息显示屏 04
费额显示器 05
通行信号灯 06
车牌识别摄像机 07
补光灯 08
字符叠加器 09
多功能视频服务器 10
雾灯 11
