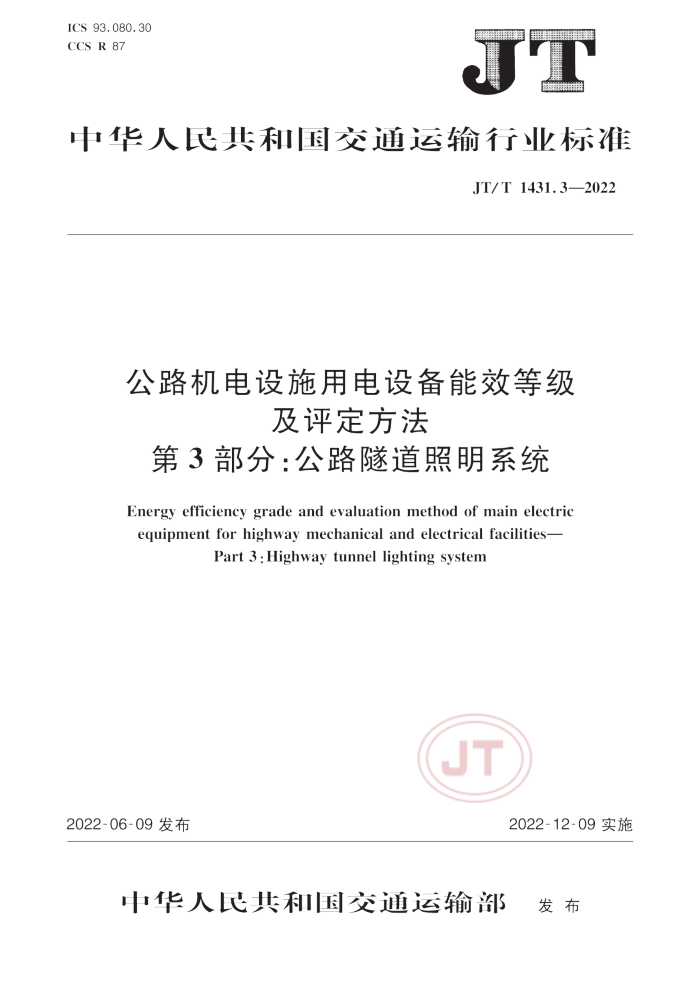

ICS 93.080.30
CCS R 87
丁工
中华人民共和国交通运输行业标准
JT/T 1431.3—2022
公路机电设施用电设备能效等级及评定方法
第3部分：公路隧道照明系统
Energy efficiency grade and evaluation method of main electricequipment for highway mechanical and electrical facilities—
Part 3:Highway tunnel lighting system
2022-06-09发布
2022-12-09实施
中华人民共和国交通运输部 发布
JT/T 1431.3—2022
公路机电设施用电设备能效等级及评定方法
第3部分：公路隧道照明系统
1 范围
本文件规定了公路隧道照明系统的基本要求、能效等级和评定方法。本文件适用于公路隧道照明系统的能效等级评定。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
JJG 211-2005 亮度计
3 术语和定义
下列术语和定义适用于本文件。
3.1
公路隧道照明能效energy efficiency for highway tunnel lighting system
η
在公路隧道照明系统正常工作状态下，单位时间照明能耗平均值与根据公式计算得到的隧道照明系统单位时间能耗的比值。
4 基本要求
公路隧道照明系统及应用效果的性能指标应符合公路隧道照明设计的规定。
5 能效等级
公路隧道照明系统能效(η)等级按表1分为3级，1级能效最高，3级能效最低。
表1公路隧道照明系统能效等级
能效等级
1级
7
η≤0.649
2级
0.649<η≤0.838
3级
0.838<η≤0.992JT/T 1431.3-2022
6 评定方法
6.1 试验条件
6.1.1 隧道照明系统所用光源累计燃点时间应不小于100 h。
6.1.2照明测量应在清洁和干燥的路面上进行，且隧道照明系统处于正常工作状态下。
6.1.3照明测量过程中应避免干扰光射入光接收器，并应防止各类人员和物体对光接收器造成遮挡。
6.2试验仪器
6.2.1 亮度计
亮度计的计量性能应符合JJG 211-2005规定的一级要求。
6.2.2 电能质量分析仪
电能质量分析仪能耗测试值的最大允许示值误差为±2%。
6.3试验方法
6.3.1 公路隧道照明系统处于正常工作状态下，在白天不同时刻测试隧道洞外亮度，各照明段路面亮度平均值、路面亮度总均匀度和路面亮度纵向均匀度等指标，测试按附录A的规定进行，每个时刻的测试结果为1组数据，测试数据不少于3组。
6.3.2根据实际测试的隧道洞外亮度，计算得到相应时刻公路隧道各照明段的路面亮度平均值、路面亮度总均匀度、路面亮度纵向均匀度等技术指标，将计算结果与亮度计测试结果进行对比，测试结果均应不小于计算结果。
6.4能效计算
根据公路隧道照明设计文件，按照式(1)计算得到公路隧道照明系统单位时间(24 h)照明能耗参考值。
Q=Ea₂×L×l
式中：
Q—根据公式计算的隧道照明系统单位时间(24h)的照明能耗参考值，单位为千瓦时(kW·h);q——某一隧道照明段单位长度、单位路面亮度的能耗系数，单位为千瓦时·平方米每米·坎德拉[(kw·h·m²)/(m·ed)],详见表2;
L.—某一隧道照明段路面平均亮度标准值，单位为坎德拉每平方米(cd/m²);4—某一隧道照明段长度标准值，单位为米(m)。
表2公路隧道照明系统单位能耗系数表
序号
1
2
3
4
照 明 段
入口段1
入口段2
过渡段1
过渡段2
两车道隧道
[(kw·h·m²)/(m·ed)]
0.0290
0.0335
0.0373
0.0820
三车道隧道
[(kw·h·m²)/(m·ed)
