ICS 93.080.30
CCS R 87
可工

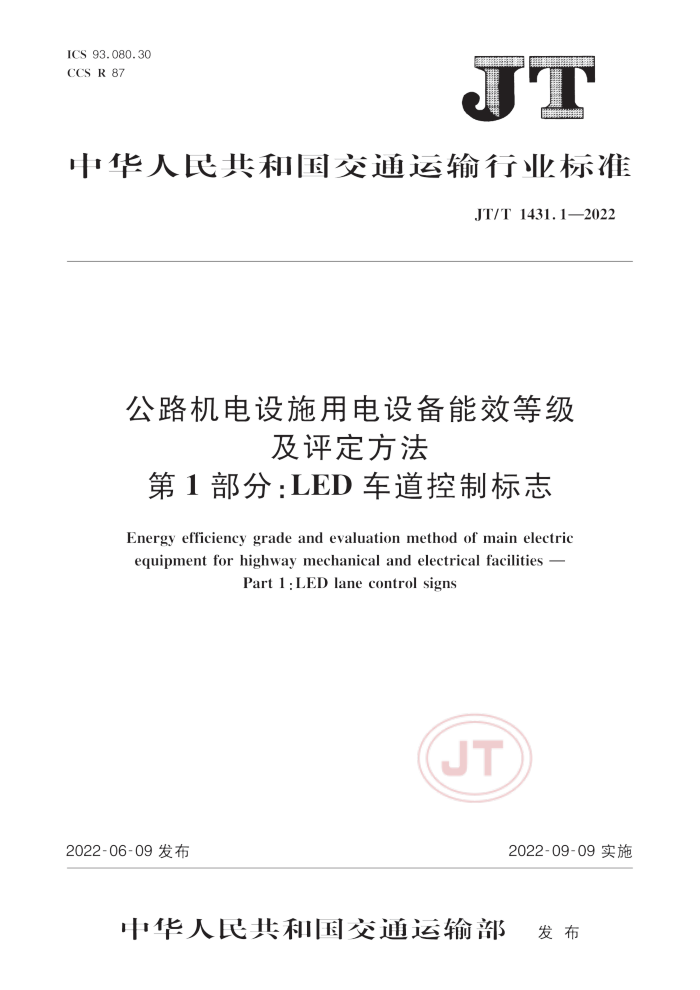

中华人民共和国交通运输行业标准
JT/T 1431.1—2022
公路机电设施用电设备能效等级及评定方法
第1部分：LED车道控制标志
Energy efficiency grade and evaluation method of main electricequipment for highway mechanical and electrical facilities —
Part 1:LED lane control signs
2022-06-09发布
2022-09-09实施
中华人民共和国交通运输部 发布
JT/T 1431.1—2022
公路机电设施用电设备能效等级及评定方法
第1部分：LED车道控制标志
1 范围
本文件规定了LED车道控制标志的基本要求、能效等级和评定方法。本文件适用于高速公路沿线使用的600型IED车道控制标志的能效等级评定。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
JJG 124-2005 电流表、电压表、功率表及电阻表JJG 211-2005亮度计JT/T 597—2004 LED车道控制标志
3 术语和定义
下列术语和定义适用于本文件。
3.1
LED车道控制标志能效energy efficiency for LED lane control signs
η
LED车道控制标志分别显示单面红色叉号(笔画平均亮度不小于4000 ed/m²)和单面绿色箭头(笔画平均亮度不小于5000 ed/m²)情况下的功率平均值。
4 基本要求
4.1 LED车道控制标志性能指标应符合JT/T 597-2004中600型LED车道控制标志的规定。
4.2单面红色叉号平均亮度不小于4000 cd/m²或单面绿色箭头平均亮度不小于5000 cd/m²时，LED车道控制标志的功率因数应不小于0.85。
5 能效等级
LED车道控制标志能效(η)等级按表1分为3级，1级能效最高，3级能效最低。
