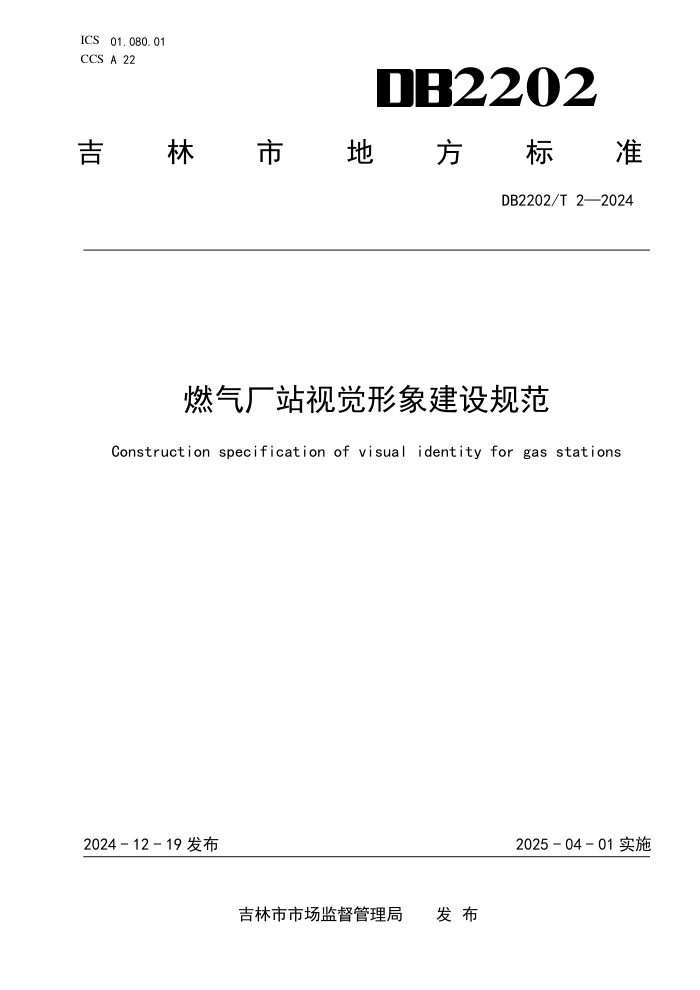

ICS 01.080.01
CCS A 22 2202
吉
林 市 地 方 标 准
DB2202/T 2—2024
燃气厂站视觉形象建设规范
Construction specification of visual identity for gas stations
2024 - 12 - 19 发布
2025 - 04 - 01 实施
吉林市市场监督管理局 发 布
DB2202/T 2—2024
目
次
前言 ................................................................................. II
1 范围 ............................................................................... 1
2 规范性引用文件 ..................................................................... 1
3 术语和定义 ......................................................................... 1
4 一般规定 ........................................................................... 1
5 建（构）筑物 ....................................................................... 1
5.1 基本要求 ....................................................................... 1
5.2 生产厂房及辅助用房 ............................................................. 1
5.3 实体围墙 ....................................................................... 2
5.4 非实体围墙 ..................................................................... 2
5.5 厂区隔离栅栏 ................................................................... 2
5.6 厂区地面 ....................................................................... 3
5.7 罐区防护堤 ..................................................................... 3
5.8 钢梯平台 ....................................................................... 3
5.9 防撞栏（柱） ................................................................... 3
6 设备设施 ........................................................................... 4
6.1 规格和颜色 ..................................................................... 4
6.2 储罐 ........................................................................... 4
6.3 工艺管道 ....................................................................... 4
6.4 静电释放 ....................................................................... 4
6.5 置物柜 ......................................................................... 4
6.6 置物架 ......................................................................... 4
7 标识标牌 ........................................................................... 5
7.1 基本要求 ....................................................................... 5
7.2 地面标识 ....................................................................... 5
7.3 指示牌 ......................................................................... 5
7.4 室内挂牌 ....................................................................... 7
7.5 生产标牌 ....................................................................... 8
附录 A（资料性） 建筑装饰材料 ......................................................... 9
附录 B（资料性） 燃气厂站标识标牌 .................................................... 11
附录 C（资料性） 设备区域承包牌 ...................................................... 12
附录 D（资料性） 设备编号标牌 ........................................................ 13
I
DB2202/T 2—2024
前
言
本文件按照 GB/T 1.1—2020《标准化工作导则 第 1 部分：标准化文件的结构和起草规则》的规
定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由吉林市住房和城乡建设局提出并归口。
本文件由吉林市住房和城乡建设局组织实施。
本文件起草单位：吉林市燃气管理中心、中石油昆仑燃气有限公司吉林市城市燃气分公司、吉林市
万森燃气有限责任公司、吉林市大地技术咨询有限公司、吉林市吉龙清洁能源有限公司。
本文件主要起草人：吕春山、于淞、高扬、鹿文龙、匡健、王辰尧、孟梁、徐航、杨旭、李健、于
洋。
II
DB2202/T 2—2024
燃气厂站视觉形象建设规范
1 范围
本文件规定了燃气厂站建（构）筑物、设备设施和标识标牌等视觉形象的建设要求。
本文件适用于燃气厂站的视觉形象建设。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 3181 漆膜颜色标准
CJJ/T 153 城镇燃气标志标准
3 术语和定义
下列术语和定义适用于本文件。
3.1
燃气厂站 gas station
城镇燃气供应系统中燃气净化、接收、储配、灌装和加气等场所，包括门站、压缩天然气供应站、
液化石油气供应站、液化天然气供应站、加气站。
4 一般规定
4.1 同一厂站内建筑风格和装饰材料应保持一致。
4.2 绿化应采用草坪类非深根植物。
4.3 路灯灯杆与灯身宜采用白色，底座宜采用淡（酞）蓝色（PB06）。
4.4 本文件中颜色的要求应符合 GB/T 3181 的有关规定。
5 建（构）筑物
5.1 基本要求
5.1.1 建（构）筑物外立面应简洁、庄重。
5.1.2 外门宜采用中灰色（B02）保温门。
5.1.3 建筑门窗可开启部分应向外侧平开，窗框宜采用白色。
5.1.4 建筑装饰材料的规格、颜色和执行标准参见附录 A。
5.2 生产厂房及辅助用房
5.2.1 站房、压缩机间、瓶组间的外墙面宜分为两部分，距地面 500 mm 以下宜采用淡灰色（B03）,
其余部分宜采用乳白色（Y11）或淡黄色（Y06）。
1
DB2202/T 2—2024
5.2.2 灌瓶间外墙面宜分为两部分，室内外地平面之间部分宜采用淡灰色（B03），其余部分宜采用乳
白色（Y11）或淡黄色（Y06）。
5.3 实体围墙
5.3.1 实体围墙宜采用墙垛外凸形式，墙体均应采用水泥抹面，外墙面墙垛、压顶、墙裙应采用乳白
色（Y11）或银灰色（B04），墙体应采用浅黄色（Y06）。
5.3.2 内墙面应整体采用乳白色（Y11）；外墙标语应使用“燃气重地，禁止烟火”，内墙标语宜使用
“精细操作，万无一失”或“以人为本，安全至上”，文字应采用大红色（R03），字体应采用黑体。
5.3.3 实体围墙示意图见图 1。
图1 实体围墙示意图
5.4 非实体围墙
非实体围墙应采用铁艺栅栏，栅栏应采用白色，墙裙应采用银灰色（B04）。非实体围墙示意图见
图 2。
图2 非实体围墙示意图
5.5 厂区隔离栅栏
厂区隔离栅栏宜采用不锈钢或普通钢构件涂刷白色防腐漆，悬挂安全标志。厂区隔离栅栏示意图见
图 3。
2
DB2202/T 2—2024
图3 厂区隔离栅栏示意图
5.6 厂区地面
5.6.1 厂区车行道应采用混凝土硬化。
5.6.2 装置区人行道宜采用具有互锁功能的地面砖铺装，颜色宜采用橘红色（R05）与淡黄色（Y06）
拼接。
5.6.3 生活区停车位宜采用植草砖铺装。
5.6.4 车行道、地面砖、植草砖的边缘应设置路缘石，宜采用花岗岩材质，高出地面 100 mm。
5.7 罐区防护堤
防护堤表面应采用素水泥抹面，地面硬化应采用不发火花水泥。防护堤外侧台阶处应依次设置本安
型静电消除器、安全标志和巡检时刻牌。
5.8 钢梯平台
5.8.1 斜梯与地面夹角不应大于 38°。平台、通道敞开边缘应设置带踢脚板的防护栏杆，防护栏杆高
度应不低于 1050 mm；踢脚板高度应不低于 100 mm。
5.8.2 防护栏杆应采用淡黄色（Y06）面漆；斜梯、桥架和踢脚板应采用中灰色（B02）面漆；斜梯第
一级和最后一级踏步前沿应采用淡黄色（Y06）面漆。
5.9 防撞栏（柱）
加气机、加气柱、卸气柱及固定储气设施车辆通过侧应设置防撞栏（柱），直径 100 mm，高度不
应低于 500 mm。表面应采用反光漆涂刷黄黑相间色环。防撞栏示意图见图 4。
图4 防撞栏示意图
3
DB2202/T 2—2024
6 设备设施
6.1 规格和颜色
设备设施的规格和颜色参见附录 A。
6.2 储罐
液化石油气（LPG）储罐外表面应采用银灰色（B04）。压缩天然气（CNG）气瓶组和液化天然气（LNG）
储罐外表面应采用乳白色（Y11）。
6.3 工艺管道
应标注文字说明，文字应与箭头采用同一颜色。标志、整体涂色、色环涂色和箭头图案等应符合
CJJ/T 153 的有关规定。
6.4 静电释放
生产区入口、储罐防护堤入口、加气机、可燃气体装卸站台等部位应设置安全有效的人体静电消除
装置并标注有显著标识。
6.5 置物柜
置物柜宜采用不锈钢板材质制作，柜门显著位置应采用黑体字标注使用功能。置物柜示意图见图 5。
图5 置物柜示意图
6.6 置物架
置物架应采用白色标准组合式，工具和材料按功能分区摆放，应急抢险工具放在靠近门口的位置，
标签宜采用蓝底白字。置物架及工具摆放示意图见图 6。
4
DB2202/T 2—2024
图6 置物架示意图
7 标识标牌
7.1 基本要求
7.1.1 燃气厂站标识标牌的选择和布置，应结合实际生产需要，并充分考虑场地及环境特点。
7.1.2 标识标牌内容需要更换的宜采用贴膜或磁铁粘贴形式，露天摆放的标识标牌采用不锈钢和耐腐
蚀的基材。
7.1.3 标识标牌的规格、颜色和设置地点参见附录 B。
7.2 地面标识
7.2.1 燃气厂站进出站路线应采用白色箭头地面标识。加气站应在地面标注“乘客等待区”。
7.2.2 气瓶车固定停车位线框应采用黄色实线，线框内应标注“气瓶车停车位”，字体大小应满足直
观可见。
7.2.3 应设置消防车道地面标线，采用黄色实线，线框内应标注“消防车道”，字体大小应满足直观
可见。
7.3 指示牌
7.3.1 进站口标识牌
7.3.1.1 进站口标识牌包括进站须知、总平面布置图、四色风险分布图和应急疏散路线图，宜采用拉
丝不锈钢材料制作。
7.3.1.2 牌面内容根据实际情况调整，四色风险分布图可与总平面布置图相结合，牌面文字和图案宜
采用蚀刻技术制作，标题宜采用黑体，正文、落款宜采用宋体。以进站须知为例，示意图见图 7。
5
DB2202/T 2—2024
图7 进站须知示意图
7.3.2 功能区牌
各功能区应设置标牌标注功能区名称，标牌宜采用不锈钢材质，文字和图案宜采用蚀刻技术制作，
字体宜采用黑体。以辅助功能区牌为例，辅助功能区牌示意图见图 8。
图8 辅助功能区牌示意图
7.3.3 责任区牌
消防泵房、配电间、压缩机间、卸车区、储罐区、调压计量区等重点部位应设置责任标牌，标牌宜
采用不锈钢材质，文字和图案宜采用蚀刻技术制作，标题宜采用黑体，正文宜采用宋体。责任区牌示意
图见图 9。
图9 责任区牌示意图
6
DB2202/T 2—2024
7.3.4 设备区域承包牌
支柱宜采用拉丝不锈钢管，牌面宜采用厚拉丝不锈钢板材料制作，姓名宜采用贴膜或磁铁粘贴形式，
便于更换。文字和图案宜采用蚀刻技术制作，字体宜采用黑体。巡检时刻牌示意图见图 10。字高和颜
色参见附录 C。
图10 巡检时刻标牌示意图
7.3.5 安全标志
安全标志包括禁止、警告、指令和提示四类，宜采用亚克力表面贴膜或铝板表面烤漆等方式制作，
名称、尺寸、形状、符号、颜色和字体均应符合 CJJ/T 153 有关规定。
7.4 室内挂牌
7.4.1 巡线流程图
版面宜采用高级相纸喷绘，裱 KT 板覆光膜，边框宜采用铝合金制作。字体宜采用黑体。
7.4.2 工艺流程图
版面宜采用高级相纸喷绘，裱 KT 板覆光膜，边框宜采用铝合金制作。管道颜色应符合 CJJ/T 153
的有关规定。
7.4.3 制度规程牌
版面宜采用高级相纸喷绘，裱 KT 板覆光膜，边框宜采用铝合金制作。字体宜采用黑体。以管理制
度牌为例，管理制度牌示意图见图 11。
7
DB2202/T 2—2024
图11 管理制度示意图
7.5 生产标牌
7.5.1 阀门开关状态标牌
燃气阀门应设置醒目清晰的开关状态标牌，宜采用亚克力或铝板材料制作。字体宜采用黑体字。开
关状态标牌示意图见图 12。
图12 阀门开关状态标牌示意图
7.5.2 设备编号标牌
设备编号应与工艺流程图相对应，宜采用亚克力或铝板材料制作，文字宜采用蚀刻技术制作。字体
宜采用黑体。设备编号示意图见图 13。规格、字高和壁厚参见附录 D。
图13 设备编号标牌示意图
8
DB2202/T 2—2024
附 A A A
录
（资料性）
建筑装饰材料
A.1 厂站建筑外立面装饰材料规格、视觉颜色见表 A.1。
表A.1 建筑外立面装饰材料表
序号 材料名称 规格（mm） 视觉颜色
1 屋面瓦 200×400×410 或 200×320×410 大红色（R03）、 深灰色（B01）
2 外墙乳胶漆 （丙烯酸） 乳白色（Y11）、白色、中灰色（B02）、 淡灰色（B03）、淡黄色（Y06）、 天（酞）蓝色（PB09）
3 踏步用花岗岩火烧板 厚 20 中灰色（B02）
4 不锈钢雨塔支撑（件） 本色
5 车库门 白色
A.2 厂站建筑室内装饰材料规格、视觉颜色见表 A.2。
表A.2 建筑室内装饰材料表
序号 材料名称 视觉颜色 备注
1 矿棉板 白色 室内吊顶
2 铝扣板 银灰色（B04） 卫生间吊顶
3 PVC 塑钢扣板 中灰色（B02）和 宝石蓝色（B09）相间 餐厅和厨房
4 纸面石膏板（吊顶） 涂白色乳胶漆 会议室和门厅
5 防滑地砖 棕色（YR05） 卫生间地面
6 亚光内墙瓷砖 乳白色（Y11） 卫生间地面
7 花岗岩边墙地砖 黑色 室内
8 花岗岩踢脚板 黑色 室内
9 防静电地板 白色 控制室
10 内墙乳胶漆（丙烯酸） 白色 室内墙面
A.3 厂站其他构筑物装饰材料规格、视觉颜色见表 A.3。
9
DB2202/T 2—2024
表A.3 其他构筑物装饰材料表
序号 材料名称 规格（mm）
1 外墙乳胶漆
（丙烯酸）
2 外墙乳胶漆
（丙烯酸）
3 厂区隔离栅栏 高 1200
4 铁艺栅栏 高 2200
5 实体围墙 高 2000
6 防撞栏（柱） 高 500，直径 100
7 置物柜 高 1600，宽 1000
8 地面砖
9 路缘石
10
视觉颜色 备注 围墙外 立面墙垛
淡黄色（Y06）/银灰色（B04）
乳白色（Y11） 围墙内 立面墙面
白色 成品
白色 成品
乳白色（Y11）/银灰色（B04）/淡黄色（Y06）
中黄色（Y07）/黑色
柜体本色，字体大红色（R03）
橘红色（R05）/淡黄色（Y06） 工艺装置区
灰色 路边石
DB2202/T 2—2024
附 B B B
录
（资料性）
燃气厂站标识标牌
厂站标识标牌规格、视觉颜色、设置地点见表 B.1。
表B.1 厂站标识标牌表
序号 标识标牌名称 规格（mm）
1 进站须知牌 2000×1800
2 总平面布置图 2000×1800
3 应急疏散路线图 2000×1800
4 室外巡检路线 标牌 2000×1800
5 功能区牌 700×550×110
6 责任区牌 550×400
7 设备区域承包牌 500×400
8 警示标识 组合标牌 1200×300
9 独立挂式 警示标示牌 760×560
10 独立立式 警示标示牌 850×550
11 独立挂式 指令标识 760×560
12 独立挂式 提示标识 760×560
13 巡线流程图 1600×1100， 边框宽度 20
14 工艺流程图 1600×1100， 边框宽度 20
15 制度规程牌 600×900， 边框宽度 20
16 阀门开关状态牌 80×50
17 设备编号标牌 见附录 D
18 房间指示牌 280×120
视觉颜色 底色本色，字体黑色 设置地点
正门外道旁
底色本色 正门内道旁
底色本色 正门内道旁
底色本色 生产区入口
底色淡（酞）蓝色（PB06）， 字体白色 区域划分处
底色淡（酞）蓝色（PB06）， 字体白色 要害部位、关键装置处
底色本色，字体大红色（R03） 设备处
符合 CJJ/T 153 的规定。多个安 全标志组合使用，按照警告、禁止、 指令、提示类型的顺序，先左后右、 先上后下地排列在组合标牌上，标 牌上可配以必要的说明性文字 场站入口、站房、生产区、 辅助区相关风险点
生产区
生产区
相关防护装备和作业空间处
抢修区域、施工作业区、 安全出口
底色淡（酞）蓝色（PB06）， 字体白色 值班室
底色淡（酞）蓝色（PB06）， 字体白色 值班室
底色淡（酞）蓝色（PB06）， 字体白色 操作间、办公室
“开” “常开”牌底色艳绿色（G03）， 字体白色；“关”“常关”牌底色 大红色（R03），字体白色 阀门处
材料本色，编号大红色（R03） 设备处
底色淡（酞）蓝色（PB06）， 字体白色 门
11
DB2202/T 2—2024
附 C C C
录
（资料性）
设备区域承包牌
设备区域承包牌的字高和颜色见表 C.1，见图 10。
表C.1 设备区域承包牌表
内容 字高（mm） 颜色
区号 35 区编号红色；“区”字蓝色
设备名称 25 蓝色
责任人 30 蓝色
转区 30 转区编号红色；“区”字蓝色
转区名称 45 蓝色
符号、型号、数量 20 蓝色
姓名 45 蓝色
箭头 长 155，宽 20 红色
12
DB2202/T 2—2024
附 D D D
录
（资料性）
设备编号标牌
设备编号标牌的规格尺寸和字高见表 D.1，“D”表示管道直径。
表D.1 设备编号标牌表
序号 类别 规格（mm） 字高（mm） 壁厚（mm）
1 各类储罐、压力容器 400×195 130 0.5
2 分离器、气化器 400×175 115 0.5
3 D≤DN 100的阀门、仪表、计量器 80×50 25 0.5
4 DN 100＜D≤DN 300的阀门、 仪表、计量器 100×60 35 0.5
5 D＞300 的阀门、仪表、计量器 120×70 40 0.5
13
