内容简介

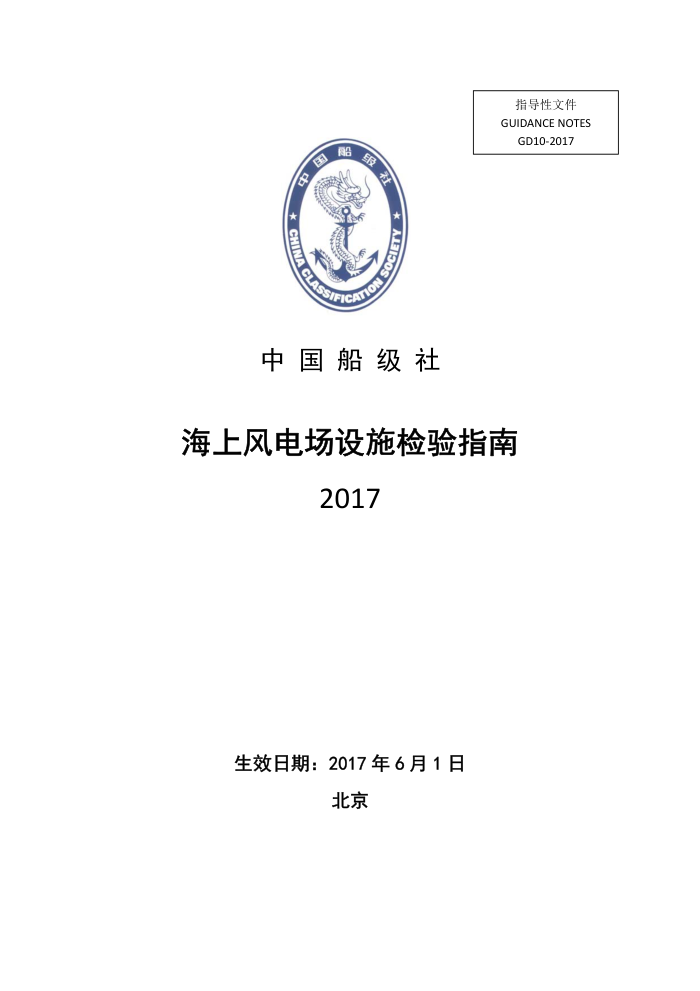

指导性文件 GUIDANCE NOTES GD10�2017 中 国 船 级 社
海上风电场设施检验指南
2017
生效日期：2017 年 6 月 1 日
北京
目 录
第 1 章 通 则 ........................................... 1
第 1 节 目的 ................................................................................................................... 1
第 2 节 适用范围和依据 ............................................................................................... 1
第 3 节 定义和缩写 ....................................................................................................... 1
第 4 节 检验和证书 ....................................................................................................... 2
第 5 节 申请及责任 ....................................................................................................... 5
第 2 章 海上风力发电机组 ................................ 7
第 1 节 一般规定 ........................................................................................................... 7
第 2 节 风轮叶片 ........................................................................................................... 7
第 3 节 齿轮箱 ............................................................................................................... 8
第 4 节 发电机 ............................................................................................................... 9
第 5 节 变流器 ............................................................................................................. 10
第 6 节 变压器 ............................................................................................................. 10
第 7 节 GIS ................................................................................................................... 11
第 8 节 整机 ................................................................................................................. 12
第 9 节 定期检验 ......................................................................................................... 13
第 3 章 海上风力发电机组下部支撑结构及测风塔 ........... 15
第 1 节 结构 ................................................................................................................. 15
第 2 节 消防设备 ......................................................................................................... 20
第 3 节 逃生和救生设备 ............................................................................................. 20
第 4 节 助航标志与信号设备 ..................................................................................... 20
第 4 章 海上升压站平台 ................................. 22
第 1 节 结构 ................................................................................................................. 22
第 2 节 消防设备 ......................................................................................................... 22
第 3 节 电气和仪表设备 ............................................................................................. 25
第 4 节 机械设备 ......................................................................................................... 26
第 5 节 逃生和救生设备 ............................................................................................. 28
第 6 节 无线电通信设备 ............................................................................................. 29
第 7 节 助航标志与信号设备 ..................................................................................... 29
第 8 节 防污染 ............................................................................................................. 30
第 9 节 起重设备 ......................................................................................................... 30
第 10 节 直升机甲板设施 ............................................................................................. 32
海上风电场设施检验指南 第 1 章 通则
第1章 通 则
第 1 节 目的
1.1.1 本指南是中国船级社（以下称本社）为海上风电场设施检验提供技术服务的指导性文
件。
1.1.2 本指南的目的是指导本社检验人员对海上风电场设施进行检验，同时也为相关方提供
参考。
第 2 节 适用范围和依据
1.2.1 适用范围：本指南适用于由本社检验发证的中华人民共和国沿海水域的海上风电设
施。
1.2.2 本指南规定的海上风电场设施是指海上风电场开发中涉及到的各种设施，包括海上风
力风电机组及其支撑结构、升压站及测风塔等。
1.2.3 本指南不适用于浮式海上风电机组及浮式海上升压站。
1.2.4 法规、标准及指南
（1） 国务院第 109 号《中华人民共和国船舶和海上设施检验条例》（1993）
（2） 国标《海上风力发电场设计规范》（2017）
（3） 中国船级社《海上风力发电机组规范》（2009）
（4） 海事局《海上拖航法定检验技术规则》（1999）
（5） 中国船级社《海上拖航指南》（2011）
（6） 中国船级社《在役导管架平台结构检验指南》（2014）
（7） 中国船级社《海上生产设施救生设备、无线电通信设备、航行信号设备法定检
验指南》（2014）
（8） 中国船级社《海上生产设施防污染法定检验指南》（2014）
第 3 节 定义和缩写
1.3.1 沿海水域：是指中华人民共和国沿海的港口、内水和领海以及国家管辖的一切其他海
域。
1.3.2 海上风力发电机组：是指安装在海上风电场，支撑结构承受水动力载荷作用的，将风
能转换为电能的系统。（以下简称“海上风机”）
1.3.3 风轮-机舱组件：是指由支撑结构支撑的海上风力发电机组的部件。
1
海上风电场设施检验指南 第 1 章 通则
1.3.4 支撑结构：是指海上风力发电机组的一部分，包括塔架、下部结构和基础。
1.3.5 塔架（塔筒）：是指海上风力发电机组的一部分，其连接下部结构和风轮-机舱组件。
1.3.6 下部支撑结构：是指海上风力发电机组支撑结构的一部分，从海床向上延伸，连接基
础和塔架。
1.3.7 基础：是指海上风力发电机组支撑结构的一部分，其将作用于支撑结构上的载荷传递
到海床中。
1.3.8 海上升压站：是指海上风电场内，用于布置电气系统、安全系统和辅助系统等设备，
汇集风电场电能经升压后送出的海上风电场。
1.3.9 海上测风塔：是指为海上风电场开发收集风资源信息的塔架型海上建筑物。
1.3.10 AISC ：美国钢结构学会。
1.3.11 API ：美国石油学会。
1.3.12 NACE ：美国防腐蚀工程师协会。
1.3.13 NDT：无损检测。
1.3.14 UT ：超声波检测。
1.3.15 RT ：射线检测。
1.3.16 MT ：磁粉检测。
1.3.17 PT ：渗透检测。
1.3.18 SWL ：安全工作负荷。
1.3.19 GIS ：气体绝缘金属封闭开关设备。
1.3.20 SF6 ：六氟化硫。
第 4 节 检验和证书
1.4.1 一般要求
1.4.1.1 海上风电场设施的检验应满足主管机关的相关要求。
1.4.1.2 在设计寿命期内的海上风电场设施，本社将按照本指南检验满意后，签发《海上风电
场设施检验证明》。（证书格式见附录 1）
1.4.2 检验种类
1.4.2.1 建造检验：建造或者改建时（含陆地预制、海上安装、调试），应进行建造检验。
1.4.2.2 定期检验：运营期间，应进行定期检验。
2
海上风电场设施检验指南 第 1 章 通则
1.4.2.3 临时检验：因发生事故影响设施安全性能的，或海上交通安全或者环境保护主管机关
责成检验的，进行临时检验。
1.4.3 检验范围
1.4.3.1 建造检验
1.4.3.1.1 应包括海上风电场设施的结构、安全设备和其他设备、布置和材料的全面检验，该
检验应保证海上风电设施的结构、设备、布置和材料完全符合本指南的相应规定。
1.4.3.1.2 审查图纸、图表、说明书、计算书和其他技术文件，以证实结构、安全设备和其他
设备、装置、布置和材料满足要求。
1.4.3.1.3 业经批准的图纸如需进行修改，应将修改部分的图纸及可能因修改而发生不良影响
的有关图纸和资料提交重新审查。
1.4.3.1.4 海上风电场设施应按所批准的设计图纸及技术文件的规定施工，并应使本社满意。
1.4.3.1.5 全面检查结构、安全设备和其他设备、装置、布置和材料以确保其尺寸、建造和布
置都与批准的图纸、图表、说明书、计算书和其他技术文件相符，并且工艺和安装在各方面
都令本社满意。
1.4.3.1.6 现场检验的主要内容包括：
（1） 制造及安装过程中质量管理程序的审核；
（2） 制造及安装的程序、大纲的审核；
（3） 焊工及无损检测人员的资格审核；
（4） 复核主要材料和设备的证书；
（5） 审核材料试验规程、焊接规程及无损检测规程；
（6） 重要构件的装配及焊接检验；
（7） 设备安装检验及其试验；
（8） 涂装、防腐及其它项目的检验；
（9） 码头装船和海上运输的检验；
（10） 对海上安装使用的作业船舶等专用船舶及设备进行作业前的检验；
（11） 海上安装检验，等。
1.4.3.1.7 核查证书、记录簿以及其他相关的文件都已放置于设施上（适用时）。
1.4.3.1.8 本社根据检验结果签发报告和证书。
1.4.3.2 定期检验
1.4.3.2.1 完成对结构、安全设备和其他设备的检查，以及必要时的试验，以确保其满足与证
书有关的要求，且处于良好状态并适合于海上风电场设施预定的用途。
3
海上风电场设施检验指南 第 1 章 通则
1.4.3.2.2 海上风力发电机组风轮-机舱组件的检验周期和检验范围应按照本指南第 2 章相关
要求进行。
1.4.3.2.3 海上风机支撑结构及海上测风塔的定期检验内容应至少包括：
（1） 水上部分结构的外观检验，包括检查裂纹、变形、腐蚀；
（2） 水下部分结构的海生物生长情况、海底冲刷情况、裂纹及变形情况；
（3） 防腐蚀系统的检验，包括涂层、阳极块及外加电流的阴极保护系统；
（4） 连接螺栓的外观检验，包括检查裂纹、变形、腐蚀；
（5） 登乘梯道的外观检验；
（6） 靠船件的外观检验；
（7） 电缆护管的检验；
（8） 消防设备的外观检验及功能试验；
（9） 逃生和救生设备的检验；
（10） 助航标志及信号设备的外观检验及功能试验；
（11） 检验机构认为必要的其它检验。
1.4.3.2.4 海上升压站的定期检验内容应至少包括：
（1） 水上部分结构的外观检验，包括检查裂纹、变形、腐蚀，必要时可进行测厚和
无损探伤；
（2） 水下部分结构的海生物生长情况、海底冲刷情况、裂纹及变形情况，必要时进
行无损检测；
（3） 防腐蚀系统的检验，包括涂层、阳极块及外加电流的阴极保护系统；
（4） 消防设备的外观检验及功能试验；
（5） 逃生和救生设备的检验；
（6） 助航标志及信号、无线电设备的外观检验及功能试验；
（7） 防污染设备的外观检验及功能试验；
（8） 电气及机械设备的外观检验及功能试验；
（9） 登乘梯道的外观检验；
（10） 靠船件的外观检验；
（11） 电缆护管的检验；
（12） 检验机构认为必要的其它检验。
1.4.3.2.5 核查证书、记录簿以及其他相关的文件都已放置于设施上（适用时）。
1.4.3.2.6 经定期检验，并认为适用于预定用途，由本社签发新证书。
1.4.3.3 临时检验：
4
海上风电场设施检验指南 第 1 章 通则
1.4.3.3.1 如海上风电场设施发生的事故或发现的缺陷影响该设施的安全或其结构、设备、装
置、布置或材料的有效性或完整性，其所有人或经营人应尽快向本社报告该事故或缺陷，本
社应启动调查，并确定是否有必要进行检验。
1.4.3.3.2 在根据上述 1.4.3.3.1 所规定的调查而进行了修理后，或凡是进行任何重要的修理或
换新都应视情况进行全面的或局部的附加检验。该检验应确保已有效进行了必要的修理或换
新，其材料与工艺均满足要求，且均符合本指南的规定。
1.4.4 检验间隔期
1.4.4.1 如定期检验是在证书到期日前 3 个月之内完成，则新证书自定期检验完成日期起生
效，其有效期从原证书到期之日算起；
1.4.4.2 如定期检验是在证书到期日后完成，且在原证书到期日前已向本社提交申请并开始检
验工作，则新证书自定期检验完成日期起生效，其有效期从原证书到期之日算起；
1.4.4.3 如定期检验是在证书到期日前 3 个月之前完成，则新证书自换证检验完成日期起生
效，其有效期从定期检验完成日期算起；
1.4.4.4 如定期检验在原证书到期日后向本社提交申请的，设施完成过期的检验并令我社满意
之后，可重新签发证书。
1.4.5 证书
1.4.5.1 证书签发
海上风电场设施在建造检验或定期检验完成后，由本社签发《海上风电场设施检验证明》。
1.4.5.2 证书有效期
《海上风电场设施检验证明》的有效期限应不超过五年。
1.4.5.3 证书失效
发生下列情况之一，《海上风电场设施检验证明》将失效：
1.4.5.3.1 定期检验未按本指南要求在规定的期限内完成时；
1.4.5.3.2 对本指南所规定的构造、设备、装置、布置或材料，除为维修或保养目的而直接更
换这种设备或装置外，如未经本社许可而作了变更。
第 5 节 申请及责任
1.5.1 申请本社提供检验服务者，申请人应向本社提交书面申请，签署检验合同（如必要时），
并提供相关图纸和技术文件。
1.5.2 申请人或其承包商应在实施检测、修理措施前，将检测计划、修理计划报告送本社审
批。
5
海上风电场设施检验指南 第 1 章 通则
1.5.3 申请人应至少于检测、修理 3 周前通知本社，并根据批准的检测、修理方案准备必
需的条件。
1.5.4 检测、修理应在本社检验人员监督下进行。
1.5.5 申请人应为本社检验人员提供安全、健康的工作条件，以及实施现场检验和监督的便
利，并有义务要求其承包方配合本社的工作。
1.5.6 可由本社和业主接受的设计公司或评估公司进行海上风电场设施加强、改造和修理设
计及结构评估，相关报告应送本社审批。
1.5.7 申请人需按合同支付有关费用。
6
海上风电场设施检验指南 第 2 章 海上风力发电机组
第2章 海上风力发电机组
第 1 节 一般规定
2.1.1 海上风力发电机组整机及零部件的设计应满足本社《海上风力发电机组认证规范》的
相关要求，整机及主要零部件如叶片、齿轮箱、发电机应取得型式认证证书。
2.1.2 本社检验人员在入厂前应先熟悉产品设计图纸、技术标准、质量标准、制造单位的质
量管理体系、制造工艺流程、检验试验方法以及产品采购供货协议中的有关规定。
2.1.3 入厂后审核制造单位提供的生产计划、质量控制计划和有关质量体系文件记录，并提
出审核意见。
2.1.4 核实制造单位主要分包方的资质情况、实际生产能力和质量管理体系是否符合设备供
货合同的及有关规定的要求。
2.1.5 审核制造单位特种作业人员、关键工序操作人员和主要检验、试验人员的上岗资质是
否满足产品质量要求。
2.1.6 熟悉制造单位的检验计划和检验、试验要求，确认各制造阶段检验、试验的时间、内
容、方法、标准以及检测手段。
2.1.7 对产品制造过程中拟采用的重大新技术、新材料、新工艺的鉴定和试验报告进行审核，
并及时向执行检验单位报告。
第 2 节 风轮叶片
2.2.1 生产期间的质量控制
2.2.1.1 叶片质量控制主要分为：原材料控制、生产过程控制、成品检验三个方面。
2.2.1.2 应对叶片原材料，包括玻璃纤维、树脂/固化剂、芯材、粘接胶/固化剂、涂料体系、
叶根紧固件、叶根法兰、避雷导线等按相应的技术指标进行检验。
2.2.1.3 应对叶片生产过程，包括模具检测、梁帽成型、腹板成型、壳体成型、合模、切边补
强、切割打孔、装配、表面处理等工艺过程按相应的技术指标进行检验。
2.2.1.4 叶片成品完成后，应对叶片内部清洁、腹板及合模缝补强、T 型螺母、叶根人孔盖板
外部、法兰外观、叶根螺栓露出长度、油漆外观、排水孔位置及是否畅通、零刻度标志牌定
位位置、接闪系统电阻及固定、挡雨环定位和外观、中心标示、起吊标示、配重、叶片长度、
后缘厚度等质量进行检验。
7
海上风电场设施检验指南 第 2 章 海上风力发电机组
8
海上风电场设施检验指南 第 2 章 海上风力发电机组
2.3.6 所有的检验完成且合格，所有资料完整后，CCS 现场检验师签署检验放行单，在产
品实物铭牌上打上 CCS 标识，在产品质量合格证书上盖印章并签署。
第 4 节 发电机
2.4.1 发电机质量控制内容主要为定子、转子两大部分，包括机座、端盖、转子支架、定子
铁芯、定子绕组、转子铁芯、转子绕组等的加工、制造，部件装配，整机装配，试验和防护
等。
2.4.2 发电机制造主要质量检验控制点包括原材料采购、锻铸毛坯制造、机械加工、冲压、
硅钢片涂覆、转子定子铁芯制造、绕组制造、绕组浸漆烘干、环氧树脂粉末涂覆、部件装配、
检验、整机装配、附件装配、整机测试、涂装、防护、包装、标识等。
2.4.3 制造厂应按与委托方签订的技术协议、有关的国家和行业标准，编制外购外协件入厂
验收规范，经委托方和 CCS 确认盖备查章后，对外购外协回来的产品，如部件热处理、部
件电镀、滑环、轴承、冷却器、测速仪、风扇、加热器、接线盒、连接螺栓等外购外协件等
进行复验验收；
2.4.4 发电机出厂试验项目为：
（1） 发电机转动、外观、外形尺寸及安装尺寸检查；
（2） 定、转子绕组对机座绝缘电阻的测定；
（3） 定、转子绕组在实际冷却状态下直流电阻的测定；
（4） 小时温升试验；
（5） 空载特性的测定；
（6） 轴电压测试；
（7） 堵转试验；
（8） 转子堵转开路电压测定；
（9） 超速试验；
（10） 对地耐电压试验；
（11） 匝间耐电压试验；
（12） 振动试验。
2.4.5 出厂试验完成后，制造厂应收集整理所有原始资料，出具产品出厂试验报告，报 CCS
审核备查，CCS 将对制造厂检验试验过程进行抽查复试。
2.4.6 所有的检验完成且合格，所有资料完整后，CCS 现场检验人员签署检验放行单，在
产品实物铭牌上打上 CCS 标识，并在产品质量合格证书上盖印章并签署
9
海上风电场设施检验指南 第 2 章 海上风力发电机组
第 5 节 变流器
2.5.1 应对下列项目进行检查和试验：
2.5.1.1 绝缘试验：检查变流器各电路对机壳以及彼此独立的各电路之间的绝缘情况；
2.5.1.2 温升试验：测定变流器在额定条件下运行时各部件的温升是否超过规定的极限温升；
2.5.1.3 控制装置性能检验：检验控制装置的静态和动态性能是否符合要求，包括是否能在设
计的电源电压变化范围内使变流器可靠工作；
2.5.1.4 保护系统性能检验：包括各种过电流保护装置的过流整定，快速熔断器和断路器的正
确动作，各种过电压保护设施（如浪涌过电压抑制器、重复过电压阻容吸收器等）的正确动
作，冷却系统的保护设施（如风速、流量、水压等继电器）的正确动作，作为安全操作的接
地装置和开关的正确设置以及各种保护器件的互相协调等；
2.5.1.5 抗干扰试验：检查变流器抗电磁干扰的能力；
2.5.1.6 一般性能的检验：包括元器件检验、装配检验、冷却系统检验、柜体检验等。
2.5.2 上述试验，除 2.5.1.5 项参照 GB/T 3859.2 和 GB 10236 外，其他各项参照 GB/T 3859.1
的有关要求。
第 6 节 变压器
2.6.1 变压器的现场检验工作分为文件资料见证和现场见证两种方式。
2.6.2 对于文件资料的见证，应根据设备供货合同、技术协议，逐一检查变压器供应商选用
的主要材料和组部件的出处检验报告及合格证、变压器供应商的验收记录与实物相核对，并
与有关标准和技术协议对照，应符合相关要求。供应商应向检验方提供相应的复印件备存，
并共同填写见证表。
2.6.3 检验人员在工作现场见证变压器各阶段制作工序，并签署见证单。关键、复杂、容易
出问题的工序段应全程跟踪，旁站见证，对于重要的试验项目设立停工待检点。出厂试验完
毕，形成有供应商、检验组和项目单位共同签字的出厂试验见证单。检验过程中应查验使用
仪器、仪表和设备是否正确，是否在检验有效期内并填写记录单。
2.6.4 变压器现场见证内容包括：
（1） 油箱制作
（2） 铁心制作
（3） 绕组制作
（4） 绕组绝缘装配
10
海上风电场设施检验指南 第 2 章 海上风力发电机组
（5） 器身装配
（6） 器身干燥
（7） 总装配
（8） 出厂前器身检查
（9） 发运准备
2.6.5 变压器出厂例行试验见证项目如下：
（1） 绕组直流电阻测量
（2） 电压比测量
（3） 联结组标号检定
（4） 绕组电阻测量
（5） 绝缘系统电容及介质损耗测量
（6） 空载试验
（7） 短路阻抗及负载损耗测量
（8） 雷电全波冲击试验
（9） 外施工频耐压试验
（10） 长时感应耐压试验
（11） 油中溶解气体分析
（12） 有载分接开关试验
（13） 铁心、夹件绝缘电阻测量
（14） 绝缘油试验
（15） 套管介损及电容量测量
第 7 节 GIS
2.7.1 六氟化硫气体绝缘金属封闭开关设备（Gas Insulated Switchgear，以下简称 GIS）的
现场检验工作分为文件资料见证和现场见证两种方式。
2.7.2 供应商直接购买的部件、材料或半成品，应要求供应商提供所购货物的质量证明文件。
文件见证须关注质量文件与所对应的货物的关系。
2.7.3 根据检验实施细则对产品的出厂试验进行现场见证，现场见证工作又可分为机械特性
试验、耐压试验、局放试验、检漏试验、回路电阻测量、六氟化硫（SF6）水分检测、操作
机构的动作特性试验七部分。
2.7.4 GIS 产品的机械特性试验是测量产品的动作特性—分闸速度、合闸时间、分闸时间、
合闸速度、分闸同期性、合闸同期性等，这些特性都是由产品的传动部件决定的。在产品做
11
海上风电场设施检验指南 第 2 章 海上风力发电机组
机械性能试验时，按规定是可以作适当调整的，如果经过调整仍不能达到合格，则必须查明
原因，采取措施解决，达到合格为止。
2.7.5 GIS 产品耐压试验，根据国家标准，产品出厂只做工频耐压试验。
2.7.6 GIS 产品的局部放电试验，当电压施加到诱发电压后降到测量电压进行局部放电测
量。
2.7.7 检漏试验是检查产品的泄露情况是否在允许的范围之内，只有 SF6 泄露量在规定的
标准之内，才能保证产品正常运行。
2.7.8 测量回路电阻是确定产品动静触头接触是否良好的重要手段。
2.7.9 见证 SF6 水分含量检测，应关注检测方法是否正确，仪表是否符合要求，以达到测
量数据的准确。
2.7.10 操动机构应保证产品有合格的机械特性，且机构本身必须满足自身的压力（液压）要
求。
2.7.11 在上述试验的见证中，应保证所使用仪表在有效期范围内，参试人员应具有相应的资
质。
2.7.12 在检验工作结束后，现场检验人员提供书面检验记录交检验组。检验组将根据现场检
验结果和工厂提交的各项检验记录及总结整理成检验工作报告作为检验工作的验收依据。
第 8 节 整机
2.8.1 海上风力发电机组整机制造应与该型号机型型式认证证书相一致。机组中所有的机械
零部件应符合 GB/T 19960.1 第 5 部分的要求，并按照经规定程序批准的图样及技术文件制
造；机组中所有的机械零部件应无损坏、松动现象，在运动或静止时均应无异常响声和振动；
机组的安装与装配应符合 GB/T 19568 的相关规定。
2.8.2 在文件资料的见证时，应根据型式认证证书检查设备供货合同、技术协议，并逐一检
查整机商选用的主要材料和组部件的出处检验报告及合格证或型式认证证书、整机商的验收
记录与实物相核对，并与有关标准和技术协议对照，应符合相关要求。整机商应向检验方提
供相应的复印件备存，并共同填写见证表。
2.8.3 检验人员在工作现场见证整机各阶段制作工序，并签署见证单。关键、复杂、容易出
问题的工序段应全程跟踪，旁站见证，对于重要的试验项目设立停工待检点。出厂试验完毕，
形成有整机商、检验组和项目单位共同签字的出厂试验见证单。检验过程中应查验使用仪器、
仪表和设备是否正确，是否在检验有效期内并填写记录单。
12
海上风电场设施检验指南 第 2 章 海上风力发电机组
2.8.4 整机安装及装配现场见证内容包括：
（1） 风机防雷接地保护装置的安装检查
（2） 电缆质量证明检查
（3） 控制柜质量证明检查
（4） 润滑油和润滑脂质量证明检查
（5） 机舱吊机证书及安装检查
（6） 传动链与机座安装检查
（7） 各系统旋转部件间隙检查
（8） 主传动对中检验调整
（9） 机舱偏转机构齿间距检查调整
（10） 制动液压系统安装检查
（11） 电缆、液体管路、传感器安装检查
（12） 机舱控制柜质量证明及安装检查
（13） 气象系统安装检查
（14） 其他部件安装检查
（15） 所有部件防腐涂装检查
（16） 包装方案检查
（17） 包装、标识外观检查
2.8.5 整机出厂试验见证主要项目如下：
（1） 调速机构试验
（2） 偏航机构试验
（3） 液压系统功能试验
（4） 控制系统及安全保护的功能试验
（5） 发电系统并网试验
（6） 机组各工况模拟运行试验
第 9 节 定期检验
2.9.1 海上风力发电机组定期检验由业主组织，时间间隔可由业主提出或由相关主管部门规
定。
2.9.2 定期检验时，至少应检查下列文件：
（1） 认证和验证报告，包括所有附件和补充文件；
（2） 建设和操作许可；
（3） 运行手册；
13
海上风电场设施检验指南 第 2 章 海上风力发电机组
（4） 维护记录；
（5） 以前的定期检验报告或环境监测报告；
（6） 至少最近两年油品检测报告；
（7） 机组改造或维修文件和必要的批文；
2.9.3 应对风轮叶片进行近距离观测，观测区域应进行清理并去除覆盖物。检验人员应目检
或用合适手段（如敲打、超声波测试）检查叶片表面损坏、裂缝、结构不连续等情况；检测
螺栓的预拉伸情况；检查防雷电保护装置的损坏情况。
2.9.4 应检测传动装置的渗漏、异响、腐蚀防护条件、渗油、螺栓的预拉伸等情况；检测相
关油样；检查防雷电保护装置的损坏情况。
2.9.5 应检查空调机、除湿和空气过滤装置的功能、污染和污垢情况。
2.9.6 应检查液压系统、气动系统的损坏、渗漏、腐蚀和功能等情况。
2.9.7 应检查传感器和制动系统的功能和限制值的实现条件，检查损坏和磨损情况。
2.9.8 应检查控制系统和电气包括变电站和接电装置以及环境监测系统的接线端、固定装
置、功能、腐蚀和污垢情况。
2.9.9 检验人员应填写定期检验报告，至少应包括如下内容：
（1） 海上风力发电机组和塔架的制造商、类型和序号；
（2） 海上风力发电机组的位置和运行商；
（3） 运行时间和生产总电量；
（4） 检验日期和气候状况；
（5） 检验人员；
（6） 检验范围细节描述；
（7） 备注和发现的损坏、缺点；
（8） 检验结果。
14
海上风电场设施检验指南 第 3 章 海上风力发电机组下部支撑结构及测风塔
第3章 海上风力发电机组下部支撑结构及测风塔
第 1 节 结构
3.1.1 一般要求
3.1.1.1 海上风力发电机组下部支撑结构、测风塔结构（以下简称结构），应进行检验质量控
制、检验和试验以保证符合图纸和规格书。质量控制、检验和试验应在建造的各个阶段进行，
以保证制造、吊装、运输和安装满足规定的要求。
3.1.2 设计要求
3.1.2.1 海上风力发电机组下部支撑结构及测风塔结构的设计要求可参照中国船级社《浅海固
定平台建造与检验规范》（2004）第 2 篇设计与结构部分规定。
3.1.3 建造检验
3.1.3.1 在开工前，申请单位应将检验、试验及工艺性文件，如焊接工艺、焊接规格表、焊工
资质、无损检测程序及检测人员资质、无损检测图、运输、下水就位、打桩工艺的试验大纲、
工艺文件、安装公差标准和无损检测标准等提交执行检验单位审查。
3.1.3.2 本社验船师应按已批准的图纸资料进行检查，并对批准的条件和限制（审图意见和回
复意见）的执行情况进行确认。
3.1.3.3 任何项目如与本指南规定或批准图纸资料不符，或任何材料、工艺、设备和装置等不
符合本社规定时，应予以纠正。
3.1.3.4 检验人员应参加检验和试验的主要项目如下：
（1） 材料审查或复验，确认有关产品证书；
（2） 结构的预制与组装；
（3） 装船固定、运输、下水、就位、打桩等；
（4） 本社认为需要检验和试验的其他项目。
3.1.3.5 做材料检验时，应证实用于制造各部分的所有材料都具有良好的质量，并符合规定的
要求。接受材料时应交叉检验出厂合格证书原件和标识，对非结构材料和非钢结构材料应核
对其它适当的文件。
3.1.3.6 在结构制造以前，建造者根据结构焊接头的各种类型及不同的焊接方法，对需要进行
焊接工艺认可试验的每种类型接头，按照不同的焊接方法均应准备一份规定了相关参数范围
的初步焊接工艺规程。在开始焊接工艺试验以前，应将初步焊接工艺规程提交本社和业主审
查认可。
15
海上风电场设施检验指南 第 3 章 海上风力发电机组下部支撑结构及测风塔
3.1.3.7 工厂制造期间应对结构进行检验，确保符合规定要求。检验应确认结构中的每一个部
件都使用合格的材料、正确的尺寸和尺度、方位等；并能按照规定要求进行组装、调直和永
久固定。应特别注意现场连接节点（诸如导管架管节点），对其仔细校核以保证所有尺寸在
公差之内。所有影响组装的各项，包括现场组装结构（即临时基础、挡板等）和安装设备等
也应进行检验。
3.1.3.8 送审的有关结构施工图纸或技术规格书应注明焊接的位置、接头型式、焊缝尺寸、焊
接方法、焊接材料的级别和牌号以及无损探伤的范围和种类等。
3.1.3.9 制造者应由专职检验人员按着认可的建造检验工艺对结构焊接质量进行检验，并报验
船师检验认可。应进行焊接检验和试验以确认焊接遵守了规定要求。检验应确认焊工具备有
效的资格且能够胜任所做工作，并且遵循了经鉴定合格的适当方法。所有焊缝都应进行外观
检验，其焊缝成型应符合本社《材料与焊接规范》的相关要求或业主/设计者指定的其他标
准。检验方法：常见的无损检测方法包括外观检验、超声波（UT）检验和射线（RT）检验、
磁粉（MT）检验及液体渗透技术（PT）。
3.1.3.10 无损探伤一般应在焊后 48 小时以后进行，当焊件要求做焊后热处理时，无损探伤
应在热处理后进行。应根据焊接接头的种类以及所处的位置，采用射线、超声波、磁粉或着
色检测方法或几种检测方法的联合使用。
3.1.3.11 无损检测的范围应根据焊接接头的重要性以及焊缝所受应力的类型和等级来确定，
推荐的对不同结构部分及焊缝形式的无损探伤范围见表 3.1.1。
表 3.1.1 无损探伤检验推荐范围
结构部分 检验范围 % 检验方法
结构钢管 纵向焊缝 环向焊缝 纵向和环向焊缝交叉处 10 100 100 UT 或 RT UT 或 RT UT 或 RT
管节点 主要撑杆与弦杆的相贯焊缝 主要撑杆间的焊缝 100 100 UT UT
次要撑杆 次要撑杆构件，如飞溅区的次要拉筋，泥线处的次 要撑杆，登船平台等 次要撑杆/附件与主要杆件的连接焊缝 10 100 UT 或 MT UT 或 MT
甲板构件 全熔透焊缝 深熔焊焊缝 角焊缝 100 100 100 UT 或 RT 外观检验，MT/PT 外观检验，MT/PT
16
海上风电场设施检验指南 第 3 章 海上风力发电机组下部支撑结构及测风塔
3.1.3.12 建造过程防腐系统检验
3.1.3.12.1 防腐系统的检验应符合相关规范或标准，如 NACE Standard RP-01-76 中的相关
要求。
3.1.3.12.2 涂层：涂料之前应检验涂覆物表面处理、气候条件（如温度、湿度等）、涂层工
序及涂料均符合规定要求，并应严格遵循涂料制造商的要求。涂覆作业中，应进行涂层附着
力试验。
3.1.3.12.3 飞溅区保护：检验飞溅区保护（如莫涅尔合金包覆、玻璃纤维喷涂、橡皮护套、
热胶结环氧树脂）符合相关规定及制造商相关要求。
3.1.3.12.4 阴极保护系统：阴极保护装置检验，包括牺牲阳极和外加电流阴极保护装置，均
应满足相关规定的要求。应检验电缆、接线盒等部件的正确连接，确保电流畅通。阳极附件
（如阳极芯管与结构的焊缝、垫板、外加电流阳极插座、外加电流阳极与插座的连接）都应
该加以检验以保证符合规定要求。
3.1.3.13 建造过程辅助件和附属件检验
3.1.3.13.1 对安装辅助件和附属件进行检验，确保满足要求。包括：
（1） 防沉板
（2） 喷射系统
（3） 吊耳和导向
