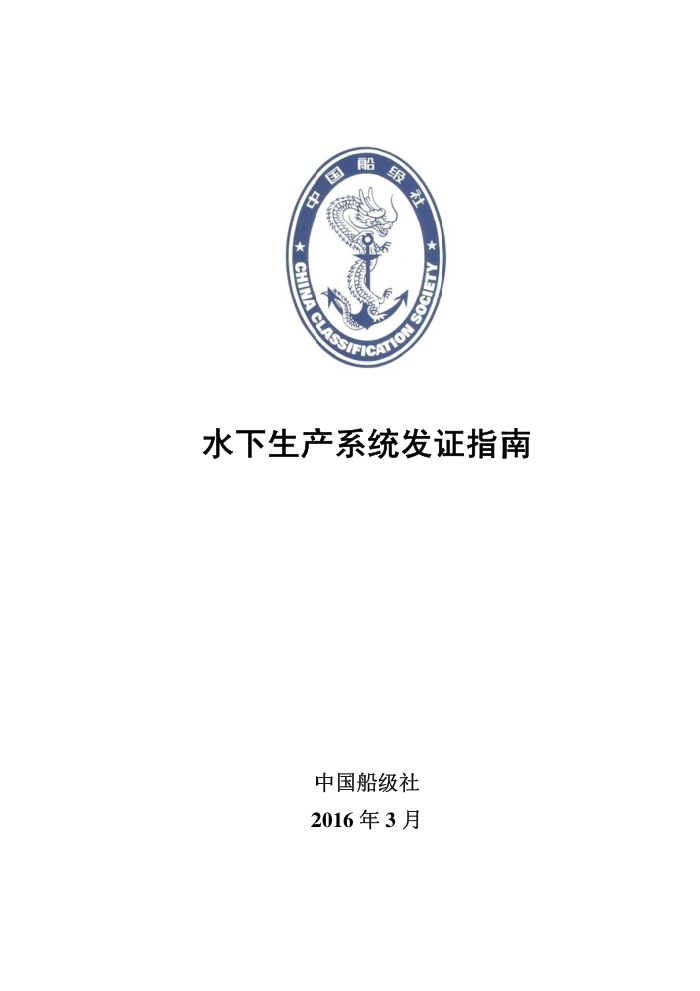

水下生产系统发证指南
中国船级社
2016 年
3 月
水下生产系统发证指南 目录
目 录
第 1 章 总 则 ............................................................................................................................................. 1
第 1 节 一般规定 ...................................................................................................................................... 1
第 2 节 定义和缩写 .................................................................................................................................. 1
第 3 节 承认的标准 .................................................................................................................................. 4
第 2 章 检验与发证.................................................................................................................................... 7
第 1 节 一般规定 ...................................................................................................................................... 7
第 2 节 水下设备检验分类 ...................................................................................................................... 8
第 3 节 设计审查 .................................................................................................................................... 12
第 4 节 制造检验 .................................................................................................................................... 15
第 5 节 水下设备的安装与调试 ............................................................................................................ 18
第 6 节 水下生产系统生产期检验 ........................................................................................................ 19
第 3 章 系统、设备设计通则 ................................................................................................................... 21
第 1 节 一般规定 .................................................................................................................................... 21
第 2 节 系统和设备的设计 .................................................................................................................... 21
第 3 节 安全系统 .................................................................................................................................... 30
第 4 节 高完整性压力保护系统 ............................................................................................................ 30
第 5 节 关断系统 .................................................................................................................................... 31
第 6 节 通径测量 .................................................................................................................................... 32
第 4 章 水下井口 ..................................................................................................................................... 34
第 1 节 一般规定 .................................................................................................................................... 34
第 2 节 技术要求 .................................................................................................................................... 34
第 5 章 水下采油树.................................................................................................................................. 36
第 1 节 一般规定 .................................................................................................................................... 36
第 2 节 技术要求 .................................................................................................................................... 36
第 3 节 试验 ............................................................................................................................................ 39
第 6 章 水下管汇及管道组件 ................................................................................................................... 42
第 1 节 一般规定 .................................................................................................................................... 42
第 2 节 设计 ............................................................................................................................................ 43
第 3 节 检验要点 .................................................................................................................................... 43
第 7 章 水下连接系统 .............................................................................................................................. 49
第 1 节 一般规定 .................................................................................................................................... 49
第 2 节 设计 ............................................................................................................................................ 50
第 3 节 制造 ............................................................................................................................................ 56
第 4 节 工厂验收试验 ............................................................................................................................ 58
第 5 节 系统完整性试验 ........................................................................................................................ 61
第 6 节 新产品的设计认可 ..................................................................................................................... 63
第 8 章 跨接管 ......................................................................................................................................... 73
I
目录 水下生产系统发证指南
第 1 节 一般规定 .................................................................................................................................... 73
第 2 节 技术要求 .................................................................................................................................... 73
第 3 节 制造与试验 ................................................................................................................................ 74
第 9 章 水下控制系统 .............................................................................................................................. 76
第 1 节 一般规定 .................................................................................................................................... 76
第 2 节 水下生产控制系统 .................................................................................................................... 76
第 10 章 水下脐带缆 ................................................................................................................................ 78
第 1 节 一般规定 .................................................................................................................................... 78
第 2 节 制造 ............................................................................................................................................ 78
第 3 节 测试 ............................................................................................................................................ 81
第 11 章 基础与结构 ................................................................................................................................ 83
第 1 节 一般规定 .................................................................................................................................... 83
第 2 节 技术要求 .................................................................................................................................... 83
II
第 1 章
水下生产系统发证指南 总 则
第 1 章 总 则
第 1 节 一般规定
1.1.1 目的
1.1.1.1 《水下生产系统发证指南》（以下简称本指南）制定的目的是为水下生产系统/设备的设
计、制造、安装和检验提出可接受的标准，以设计、制造出合格的水下生产设备，使由于设计缺陷、
系统、设备故障、操作不规范等原因致使烃类、有害化学物质泄漏而导致安全生产事故和海洋污染
的风险减至最小程度。
1.1.1.2 本指南制定的另一目的是为中国船级社（以下简称本社）办理水下生产系统/设备设计认
可业务、发证服务或鉴定服务提供技术标准。
1.1.2 范围
1.1.2.1 本指南对水下生产系统、水下设备（目前仅覆盖水下井口、水下采油树、水下管汇、管
道组件、水下连接器、跨接管、基础与结构、水下控制系统及脐带缆）的检验与发证要求做出了规
定。未覆盖的水下生产设备，应按照国际公认的标准设计、制造、试验。
1.1.2.2 本指南适用于从一个或多个水下井口生产碳氢化合物并将其输送至指定的海上（固定、
浮式或水下）或岸上生产处理设施，或通过水下井口注水/气所必须的若干个子系统组成的水下生产
系统及其设备。
1.1.2.3 本指南对水下生产系统/设备的要求涵盖而且不低于中国政府相关的法定要求。当外国水
域的水下生产系统/设备要求按本指南进行检验时，还应注意满足沿岸国主管机关的特殊的法定要求。
第 2 节 定义和缩写
1.2.1 定义
就本指南而言，所使用的定义如下：
1.2.1.1 水下生产系统（Subsea production system）
系指从水下井口到生产处理设施上第一个登陆关断阀止和生产处理设施外输关断阀至海管登陆
关断阀之间，所有水下油气生产、集输、外输、分配、分离、增压、海管连接（管道组件）、水下设
备间跨接（跨接管及水下连接器）、水下注入（注水、注气、注化学药剂等）等水下设备及其控制系
统及设备、保护系统及设备、以及支撑结构组成的碳氢化合物生产系统的总称，海底管道不包括在
水下生产系统的范围内。
1.2.1.2 生产处理设施（Production and/or Process facilities）
系指海上固定、移动、浮式、人工岛，以及水下或岸上的油气生产处理设施。
1
第 1 章
总 则 水下生产系统发证指南
1.2.1.3 登陆关断阀（Boarding Shut-down valve）
系一种安全屏障概念，隔开水下生产系统与生产处理设施上的人与设备，与干式采油树系统的
表面安全阀（SSV）是同一功能。通常设置在距离立管或海管登陆端最近的位置。
1.2.1.4 工程环境测试
工程环境测试是在水中模拟海上工程施工时的过程与操作。本指南中，工程环境测试与海试的
主要区别在于，前者不要求在海上，但用实际的工程船进行测试。共同点是，水下的安装、就位、
操作与回收等水下操作，以及要求的功能、性能测试，应在无人为直接干涉下完成，即完全按照工
程实际完成相应的操作与测试。
1.2.1.5 海试
在海上完成的工程环境测试。
1.2.1.6 水下连接系统（Subsea connector System）
系指水下连接器及水下安装工具的总称。
1.2.1.7 水下连接系器（Subsea connector）
系指能够形成一个压力密闭流程系统的快速连接接头，通常和跨接管一起亦或单独用于连接海
底管道与海底管道组件、海底管道与水下设备、水下设备间的连接。常用的有卡爪式（Collet connector）、
卡箍式（Clamp connector）和螺栓法兰式（Bolt-flange connector）三种型式。
1.2.1.8 安装工具（Running Tool or Pull-in Tool）
安装工具是总称，一般包括水下连接器的安装工具、密封圈更换工具及其他维护工具。通常具
有能够在不需要指引和帮助的情况下完成水下连接器的安装、拆卸和维护。
1.2.1.9 毂（Hub）
水下连接器对接部分的具有外角台肩和密封机构的凸缘。通常由一对组成。
1.2.1.10 卡箍（Clamp）
具有内倒角台肩的设备，用于紧固配套的毂。
1.2.1.11 卡爪（Collet segments）
具有内倒角台肩的部件，通常均匀分布组成对称的组件，用于紧固配套的毂。
1.2.1.12 驱动环（Actuation ring）
驱动环是指卡爪式连接器的一级锁紧机构，通常从卡爪的根部向其另一端滑动，以达到卡爪锁
紧毂的目的。
1.2.1.13 毂座（Receiver structure）
水下连接器支撑毂的基座，通常具有足够的强度和导向作用。
1.2.1.14 二级锁紧机构（Secondary Lock Mechanism）
防止由于振动等原因而造成的连接接头的偶然性解锁的机械锁紧装置。该装置一般通过拧紧螺
杆将驱动环固定于其支撑结构的上表面来实现二级锁紧。
1.2.1.15 高承载（High-load-bearing）
2
第 1 章
水下生产系统发证指南 总 则
描述了作用在一个部件上的一个载荷，所产生的载荷等效应力超过了基体材料最小屈服强度的
50%的负载状况。
1.2.1.16 客观证据（Objective evidence）
客观证据是指验证适用的性能要求，而形成文件的现场经验、试验数据、技术刊物、有限元分
析（FEA）或计算结果。
1.2.1.17 应（Shall）
用于表示应该无偏差、严格遵循的本指南规定的要求，除非有关各方都接受。
1.2.1.18 宜（Should）
用于在几种可能的方法中推荐使用特别适合的作法，不提或排除其他方法，或指某一作法/方法
是首选的，但不是必需的。
1.2.1.19 可/可以（May）
用于表示一种作法在标准限定的范围内是允许的。
1.2.1.20 限于章节中所使用的定义，将在各章节中进行规定。
1.2.2 缩写
1.2.2.1 本指南所采用的缩写表示如下：
编号 缩写 全 称
1 API 美国石油协会
2 AWS 美国焊接协会
3 BOP 防喷器
4 CRA 耐腐蚀合金
5
6 EDP 紧急解脱组件
7 ESD 紧急关断
8 FAT 出厂验收试验
10 HAZOP 危险与可操作性分析
11 HIPPS 高完整性管线保护系统
12
13 ITP 检验与试验计划
14
15 MEG 乙二醇
16
17
18
19
20 NACE 美国腐蚀工程师协会
21
22 PCS 生产控制系统
23
24
生产隔离阀
3
第 1 章
总 则 25 PLEM 管线终端管汇 水下生产系统发证指南
26 PLET 管线终端
28 PMV 生产主阀
29
30
31 PSD 生产关断
32 PSL 产品规范等级
33
34 pWPS 焊接工艺计划书
35 PVT 性能验证测试
36
37
38 ROT 遥控作业工具
39 ROV 遥控作业机器人
40 SAT 现场接收试验
41 SCM 水下控制模块
42 SCSSV 地面控制的井下安全阀
43 SEM 水下电子模块
44 SIL 安全完整性级别
45 SIT 系统完整性试验
46 SSIV 水下隔离阀
47
48 TGB 临时导向基座
49
50 WPQR 焊接工艺试验报告
51 WPS 焊接工艺规程
1.2.2.2 限于章节中的缩写将在各章节中规定。
第 3 节 承认的标准
1.3.1 一般要求
1.3.1.1 除满足本指南要求外，对于水下生产系统/设备的设计、制造、安装、检验和试验，本社
承认国际标准、国外先进标准、国家标准和行业标准的适用部分。
1.3.1.2 如采用其他标准替代本指南所列承认的标准时，则应证明该替代标准与承认的标准具有
同等的安全水准，并经本社评估和同意后方可使用。
1.3.1.3 应避免同一设备或系统使用不同的标准。
1.3.1.4 任何与设计标准之间的不一致，以及对设计标准要求的免除及更改均应在设计文件中明
文说明，并经业主和本社同意。
1.3.1.5 应采用设计合同生效之日时最新版本的标准，否则应在合同中予以明确规定。
4
第 1 章
水下生产系统发证指南 总 则
1.3.2 承认的标准
1.3.2.1 除根据本指南规定设计的水下生产系统以外，本社接受根据以下标准或其等效标准设计
的水下生产系统、设备：
（1） ANSI/API RP 17A Design and Operation of Subsea Production Systems—General
Requirements and Recommendations.
（2） API RP 17B Recommended Practice for Flexible Pipe.
（3） API RP 17C Recommended Practice on TFL （Through Flowline） Systems.
（4） ANSI/API RP 17D Design and Operation of Subsea Production Systems—Subsea Wellhead
and Tree Equipment.
（5） API RP 17E Specification for Subsea Umbilicals.
（6） ANSI/API RP 17F Specification for Subsea Production Control Systems.
（7） ANSI/API RP 17G Specification for Subsea Production Control Systems.
（8） ANSI/API RP 17H Remotely Operated Vehicle （ROV） Interfaces on Subsea Production
Systems.
（9） API RP 17I Installation Guidelines for Subsea Umbilicals.
（10） ANSI/API RP 17J Specification for Unbonded Flexible Pipe.
（11） ANSI/API RP 17K Specification for Bonded Flexible Pipe
Petroleum and natural gas industries—Design and operation of subsea
（12） ANSI/API P 17M production systems—Part 9: Remotely Operated Tool （ ROT ）
intervention systems.
（13） ANSI/API RP 17N Subsea Production System Reliability， Technical Risk & Integrity
Management.
（14） ANSI/API Spec.6A Specification for Wellhead and Christmas Tree Equipment.
（15） API 17 O Recommended Practice for Subsea High Integrity Pressure Protection
Systems （HIPPS）.
（16） ASME B31.3 Process Piping.
（17） ASME B31.8 Gas Transmission and Distribution Piping Systems.
（18） AWS D1.1/D1.1M Structural welding code — Steel
（19） GB/T 21412.1 石油天然气工业 水下生产系统的设计与操作，第 1 部分：一般要求
和推荐作法.
（21） GB/T 21412.2 石油天然气工业 水下生产系统的设计与操作，第 2 部分：用于海底
和海上的挠性管系统..
（22） GB/T 21412.3 石油天然气工业 水下生产系统的设计与操作 第 3 部分：过出油管
（TFL）系统.
（23） GB/T21412.4 石油天然气工业水下生产系统的设计与操作 第 4 部分：水下井口装
置和采油树设备.
（24） GB/T 21412.5 石油天然气工业 水下生产系统的设计和操作 第 5 部分：水下脐带缆.
（25） GB/T 21412.6 石油天然气工业 水下生产系统的设计与操作 第 6 部分：水下生产控
制系统.
（26） GB/T 21412.7 石油天然气工业 水下生产系统的设计和操作 第 7 部分：完井修井立
管系统.
（27） GB/T 21412.8 石油天然气工业 水下生产系统的设计和操作 第 8 部分：水下生产系
统的水下机器人（ROV）接口.
（28） GB/T 21412.9 石油天然气工业水下生产系统的设计与操作，第 9 部分:遥控操作工具
（ROT）维修系统.
5
第 1 章
总 则 水下生产系统发证指南
（29） （30） （31） （32） （33） （34） （35） （36） GB/T 20174-2006 石油天然气工业 钻井和采油设备 钻通设备.
GB/T20972.1-2007 石油天然气工业没气开采中用于含硫化氢环境的材料 第 1 部分:选择 抗裂纹材料的一般原则.
GB/T20972.2-2008 石油天然气工业油气开采中用于含硫化氢环境的材料 第 2 部分：抗 开裂碳钢、低合金钢和铸铁. GB/T20972.3-2008 石油天然气工业 油气开采中用于含硫化氢环境的材料 第 3 部分：抗 开裂耐蚀合金和其他合金.
GB/T 22513-2008 钻井和采油设备井口装置和采油树.
IEC 60885 Electrical test methods for electrical cables
IEC 60811 Common test method for insulating and sheeting materials of electric and optical cables.
IEC 60794 Optical fibre cables.
Petroleum and natural gas industries — Design and operation of subsea
（37）
ISO13628-1 production systems —Part 1: General requirements and
recommendations.
Petroleum and natural gas industries – Design and operation of subsea
（38） ISO13628-2 production systems – Part 2: Flexible pipe systems for subsea and marine
applications.
（39） ISO13628-3 Petroleum and natural gas industries – Design and operation of subsea
production systems – Part 3: Through Flow Line （TFL） systems.
（40） ISO13628-4 Petroleum and natural gas industries – Design and operation of subsea
production systems – Part 4: Subsea wellhead and tree equipment.
（41） ISO13628-5 Petroleum and natural gas industries - Design and operation of subsea
production systems – Part 5: Subsea control umbilicals.
（42） ISO13628-6 Petroleum and natural gas industries - Design and operation of subsea
production systems – Part 6: Subsea production controls.
（43） ISO13628-7 Petroleum and natural gas industries — Design and operation of subsea
production systems —Part 7: Completion/workover riser systems.
（44） ISO13628-8 Design and Operation of Subsea Production Systems - Part 8: Remotely
Operated Vehicle （ROV） Interfaces on Subsea Production Systems.
Petroleum and natural gas industries — Design and operation of subsea
（45） ISO13628-9 production systems —Part 9: Remotely Operated Tool （ ROT ）
intervention systems.
（46） ISO13628-15 Petroleum and natural gas industries — Design and operation of subsea
production systems — Part 15:Subsea structures and manifolds.
（47） ISO 14313 Petroleum and natural gas industries – Pipeline transportation
systems-Pipeline valves.
1.3.2.2 采用其他标准设计的或应用新技术的水下生产系统、设备，应进行风险评估，其安全技
术水平应不低本指南和接受标准的安全水平。
6
第 2 章
水下生产系统发证指南 检验与发证
第 2 章 检验与发证
第 1 节 一般规定
2.1.1 一般要求
2.1.1.1 本指南是本社对水下生产系统/设备进行设计认可、发证检验或鉴定检验的依据；经主管
机关认可或法定规则引用也可作为法定检验的依据。
2.1.1.2 按本指南规定完成检验后的水下生产系统、关键设备及其布置或材料等，如需作重大变
更时，申请人应及时通知本社并取得相应认可。
2.1.1.3 为保证对水下生产系统/设备顺利和及时地进行检验，申请人应提供适当的检验条件，包
括抵达检验地点的交通工具和其他方便。
2.1.2 证书签发
2.1.2.1 应业主或其代理人申请，由本社进行设计审查、检验和试验完工后，确认其符合本指南
的有关规定，可签发水下生产系统符合证书。
2.1.3 证书有效期
2.1.3.1 除另有规定外，证书的有效期为 5 年，应在现有证书到期的前 3 个月内申请换证检验，
如确因客观原因无法按时完成检验的，本社可给予不超过 1 个月的展期，且新证书有效期按原证书
的有效期起算。年度检验应在首次签发检验合格证书或最近一次检验合格证书签证日期后每周年前
后 3 个月内进行。
2.1.4 保持证书有效的条件
2.1.4.1 凡属下列情况之一者，证书即自行失效：
（1）在指南规定的检验间隔期内未申请检验和试验；
（2）系统及关键设备遭遇环境破坏和事故损坏后未申请检验；
（3）未经同意，系统及关键设备发生了影响安全的改建和修理；
（4）系统及关键设备存在影响安全的缺陷而未消除；
（5）当责任方在规定的范围内未遵守水下生产系统的操作规程，致使该系统遭受重大损坏时；
（6）当发现水下生产系统出现与本指南或适用规范、标准的要求相背的严重缺陷，而水下生产
系统责任方未报告本社，且未进行必要的修理时；
（7）凡水下生产系统发生损坏、改建、修理或重大更换以及变换输送介质或输送条件有重大变
更，未申请本社进行检验和认可时。
2.1.4.2 证书失效后不超过半年，在完成相当于过期检验的项目后，证书可以得到恢复；若证书
失效后超过半年，则在完成一次相当于换证范围内的检验后，证书方可得到恢复。
7
第 2 章
检验与发证 水下生产系统发证指南
第 2 节 水下设备检验分类
2.2.1 一般要求
2.2.1.1 水下生产设备应接受检验以确认其符合本指南或委托方的要求。
2.2.1.2 本指南涉及的产品，如未规定具体的技术要求时，可按本社承认的标准进行设计、制造、
检验和试验。
2.2.1.3 对于本指南规定的产品，可以接受相应标准作为替代。但应经过设计评估、制造中检验、
测试和功能试验，以确认其等效于本指南规定。
2.2.1.4 水下设备检验合格后，将向申请人签发相关证书和/或其他检验证明文件。
2.2.2 水下生产设备发证分类清单
2.2.2.1 产品按以下 A、B、C 三类进行检验。
水下生产设备设备按 A、B、C 三类（见表 2.2.2.1）进行取证检验。其原则是 A、B 类设备应具
有本社证书，并应在证书显著位置标明种类；C 类只需工厂证书。表 2.2.2.1 为设备取证分类的最低
要求，责任方和本社可根据生产具体要求及双方合同协议对该表进行调整。CA 表示由本社签发的产
品检验证书，W 表示制造厂签发的证书。
（1）A 类设备取证要求
① 设计文件应经过本社审查批准；
② 开工前，有关建造文件应经本社审查批准；
③ 责任方和本社派代表参加开工会；
④ 制造过程中，应根据质量保证计划报检；
⑤ 性能、功能试验、压力试验和负荷试验应报检；
⑥ 本社应审核设备制造记录。
（2）B 类设备取证要求
① 与安全有关的设计资料应经过本社审查批准；
② 性能、功能试验、压力试验和负荷试验应报检；
③ 本社应审核设备制造记录。
对于 A、B 类设备，本社应审核制造厂的质量管理体系及其质量保证/质量控制（QA/QC）系统，
开工前应审核制造厂的质量计划，并确定质量控制点和检验活动类别。
（3）C 类设备工厂证书要求
与安全有关的，本社接受制造厂提供产品证书的设备。工厂应根据公认的标准、规范，按公认
的制造方法进行制造，如果采用非公认的标准、规范，则相关文件、计算和分析报告需要由本社进
行设计审查。
（4）橇装设备应整体进行取证检验，其取证检验类别根据组成橇装设备的容器、设备及材料等
组成部件的最高取证检验类别确定，且这些组成部件也应分别按上述分类要求进行取证检验或持有
相应证书。
设备检验和证书分类 表 2.2.2.1
序号 设备名称 检验类别 证书类别
8
第 2 章
水下生产系统发证指南 检验与发证
A B C CA W
1 水下井口装置 × ×
1.1 水下井口连接器 × ×
1.2 水下基盘式井口 × ×
1.3 井口头 × ×
1.4 导管头 × ×
1.5 套管头 × ×
1.6 油管悬挂器 × ×
1.7 密封总成 × ×
1.8 井口防腐帽 × ×
1.9 导向装置/导向索 × ×
1.10 井眼保护器和防磨衬套 × ×
2 水下采油树、测试树 × ×
2.1 采油树连接器 × ×
2.2 工艺用阀、阀组和阀的驱动器 × ×
2.3 节流阀和节流阀驱动器 × ×
2.4 采油树帽（内帽） × ×
2.5 采油树垃圾帽 × ×
3 水下管汇、管道终端管汇 × ×
4 流程用管道组件：管道三通（包括 Y 型、 T 型）管道终端、水下安全隔离阀装置/总成、 其他连接流程的管道连接系统/组件 × ×
5 非流程管道组件（如支撑作用的组件） × ×
6 完井/修井立管系统 × ×
6.1 立管基座 × ×
6.2 柔性立管浮力块 × ×
6.3 立管张紧系统 × ×
6.4 立管 × ×
6.5 立管节 × ×
6.6 连接器/接头 × ×
6.7 重要控制阀 × ×
7 水下分离系统/装置 × ×
7.1 动力设备（驱动马达） × ×
7.2 油水界面监测系统及装置 × ×
9
第 2 章
检验与发证 水下生产系统发证指南
序号 设备名称 检验类别 证书类别
A B C CA W
7.3 设备、容器、系统监测系统及装置 × ×
8 水下增压系统/装置/站 × ×
8.1 动力设备（驱动马达） × ×
8.2 系统、设备监测系统及装置 × ×
9 跨接管 × ×
9.1 水下钢质跨接管 × ×
9.2 水下柔性跨接管 × ×
10 水下连接系统/器 × ×
10.1 连接毂 × ×
10.2 锁紧机构（一级、二级） × ×
10.3 压力帽 × ×
10.4 垃圾帽 × ×
11 水下流量计、检测装置（如砂检测计） × ×
11.1 外接电、信号接头、电缆、信号线 × ×
11.2 接触海水的电、信号插座 × ×
11.3 电源、电器元器件 × ×
12 水下生产系统控制系统
12.1 水上液压动力单元 × ×
12.2 水下控制舱 × ×
12.3 水下脐带缆终端总成（分配和控制） × ×
12.4 水下分配单元（电、液） × ×
12.5 水下脐带缆终端 × ×
12.6 脐带缆 × ×
12.7 挠性管系统（包括管和附件） × ×
12.8 电、液、信号飞线及接头 × ×
12.9 蓄能器/装置 × ×
12.10 液压动力泵/循环泵 × ×
12.11 控制、监测仪表 × ×
12.12 控制柜、控制显示屏 × ×
12.13 控制用电脑或综合计算机 × ×
13 水下设备的控制模块 × ×
10
第 2 章
水下生产系统发证指南 检验与发证
序号 设备名称 检验类别 证书类别
A B C CA W
13.1 水下控制模块（SCM） × ×
13.2 其他控制相关设备 × ×
14 水下驱动系统和设备 × ×
14.1 水下驱动承压部件 × ×
14.2 驱动相关设备 × ×
15 水下设备工艺管系 × ×
15.1 非标准的管材、承压结构材料 × ×
15.2 复合材料管件 × ×
15.3 复合材料弯头 × ×
16 直接与海水接触的设备、部件、材料
16.1 承压容器 × ×
16.2 主要功能泵组（泵、驱动马达） × ×
16.3 阀组与阀 × ×
16.4 管路及管件（包括软管） × ×
16.5 计量装置 × ×
16.6 电缆 × ×
16.7 接头（包括液、电、信号） × ×
16.9 保温、防腐材料 × ×
17 所有水下设备用铸、锻件 × ×
18 基础与结构
18.1 水下设备保护结构材料 × ×
18.2 水下设备的支撑结构材料 × ×
18.3 吸力锚 × ×
18.4 吸力锚对中导向筒 × ×
18.5 吸力锚本体、附件所用材料 × ×
19 阴极保护 × ×
19.1 水下设备阴极保护材料 × ×
19.2 工具阴极保护材料 × ×
20 水下工具
20.1 订制工具（包括安装工具） × ×
20.2 专用工具（非定制型） × ×
11
第 2 章
检验与发证 水下生产系统发证指南
序号 设备名称 检验类别 证书类别
A B C CA W
21 安装、修井控制系统 × ×
21.1 液压动力单元和修井控制面板 × ×
21.2 修井滚筒 × ×
21.3 油管悬挂器滚筒 × ×
21.4 紧急切断装置 × ×
21.5 防喷器和采油树操作工具的驱动单元 × ×
21.6 BOP、采油树的 ROV 飞线 × ×
21.7 远程修井控制单元/便携式电子测试装置 × ×
第 3 节 设计审查
2.3.1 一般规定
2.3.1.1 开工前，申请单位应将本节规定的图纸资料（包括重要设备的调试程序要求）一式 3 份
提交本社进行审查。必要时，本社可要求扩大送审图纸资料的范围。
2.3.1.2 水下生产设备制造和安装工艺应提交本社执行检验的单位进行审查。
2.3.1.3 已批准的图纸资料，如有原则性的修改或补充，申请人应将修改或补充部分重新提交审
查。
2.3.1.4 水下生产系统/设备在建造、安装之前，申请方应向本社总部或其现场检验机构提交建造
检验的书面申请。
2.3.2 应提交的图纸资料清单
2.3.2.1 水下生产系统
（1）工程项目总说明书：
至少应包括：油田位置的简单说明、环境条件、关井压力、井流的性质、生产计划、油气的储
