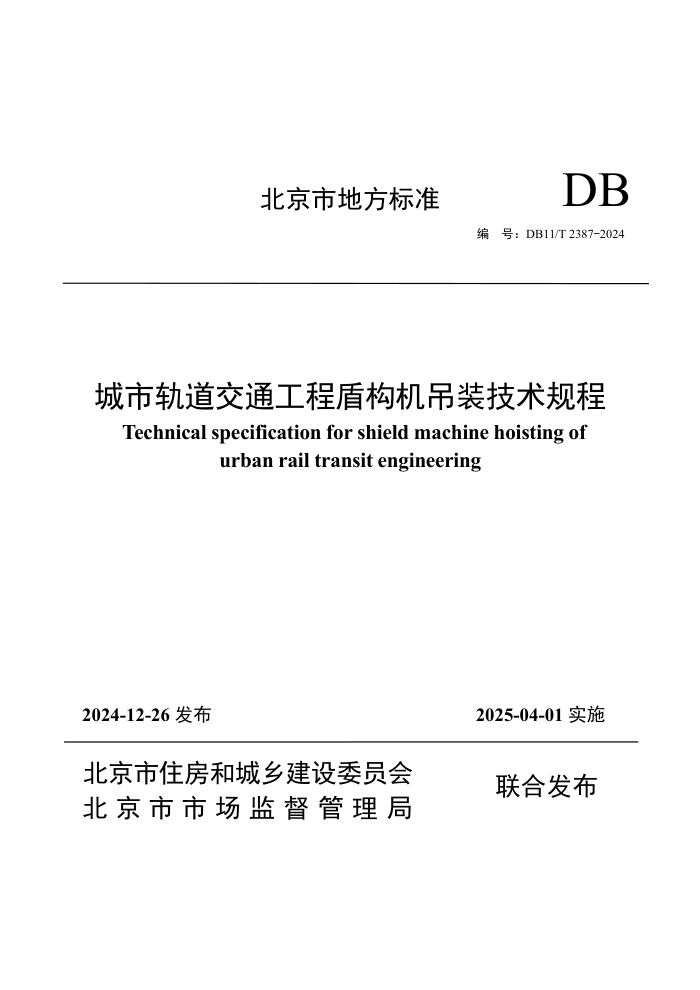

北京市地方标准 编 DB
号：DB11/T 2387-2024
城市轨道交通工程盾构机吊装技术规程
Technical specification for shield machine hoisting of
urban rail transit engineering
2024-12-26 发布
2025-04-01 实施
北京市住房和城乡建设委员会 北 京 市 市 场 监 督 管 理 局 联合发布
北 京 市 地 方 标 准
城市轨道交通工程盾构机吊装技术规程
Technical specification for shield machine hoisting of
urban rail transit engineering
编
号：DB11/T 2387-2024
主编单位：北京盾构工程协会
北京建工土木工程有限公司
中铁二十二局集团有限公司
批准部门：北京市市场监督管理局
施行日期：2025 年 04 月 01 日
2024
北 京
前
言
根据北京市市场监督管理局《2023 年北京市地方标准制定项目计划》（京市监发〔2023〕4 号）的要求，编
制组经过调查研究，总结实践经验，参考国内相关标准，在广泛征求意见的基础上，制定本规程。
本规程的主要技术内容为：1 总则；2 术语；3 基本规定；4 盾构机吊装设备及机具；5 盾构机吊装作业；6
监测。
本规程由北京市住房和城乡建设委员会和北京市市场监督管理局共同管理，北京市住房和城乡建设委员会归
口、组织实施，并组织编制单位对具体技术内容进行解释。执行过程中如有意见或建议，请寄送至北京盾构工程
协会（地址：北京市海淀区清华东路 16 号汇清大厦 916 室；邮编：100023；邮箱：dgjcn6@163.com；电话：
18901162202）。
本规程主编单位：北京盾构工程协会
北京建工土木工程有限公司
中铁二十二局集团有限公司
本规程参编单位：北京市轨道交通建设管理有限公司
北京建筑大学
北京旭壹吊装工程有限公司
中铁十八局集团市政工程有限公司
北京市政建设集团有限责任公司
中铁十五局集团城市轨道交通工程有限公司
中建交通建设集团有限公司
中铁十六局集团地铁工程有限公司
北京城建轨道交通建设工程有限公司
北京市市政四建设工程有限责任公司
本规程主要起草人员：帅玉兵
梁
宇
姚
国
邓启华
赵
群
任正录
王
渭
王利民 宋光明 张 宇
游大江 马千里 赵洪岩
桂轶雄 马云新 王鑫平
郭世荣 唐 汐 李一昕
李会芳 耿思翔 胡宏飚
钱 浩 许长羽 乔国刚
王文正 祁文睿 潘恒宇
尹清锋
杨智麟 郭 健 乔 龙
林士民
薛尔莎 程 琳 申庆梦
赵国斌 邹 俊
本规程主要审查人员：陶连金
卫
平
张国京 徐克诚 张 军
卢九章 李 玲
I
目
次
1
总则..................................................................................................................................................................................1
2
术语..................................................................................................................................................................................2
3
基本规定..........................................................................................................................................................................3
4
盾构机吊装设备及机具..................................................................................................................................................4
4.1 起重机.....................................................................................................................................................................4
4.2 吊耳.........................................................................................................................................................................4
4.3 吊具、索具和卡具.................................................................................................................................................4
5
盾构机吊装作业..............................................................................................................................................................5
5.1 一般规定.................................................................................................................................................................5
5.2 盾构机吊装作业准备.............................................................................................................................................5
5.3 盾构机吊装.............................................................................................................................................................5
6
监测..................................................................................................................................................................................7
6.1 一般规定.................................................................................................................................................................7
6.2 起重机、工作井及周边环境监测.........................................................................................................................7
附录 A 地基承载力校核...................................................................................................................................................... 9
附录 B 盾构机吊装作业风险辨识与控制.........................................................................................................................11
附录 C 索具计算................................................................................................................................................................ 13
本规程用词说明..................................................................................................................................................................15
引用标准名录......................................................................................................................................................................16
附：条文说明......................................................................................................................................................................17
II
Contents
1
General provisions..........................................................................................................................................................1
2
Terms............................................................................................................................................................................... 2
3
Basic requirements......................................................................................................................................................... 3
4
Shield machine hoisting equipment and machinery................................................................................................... 4
4.1 Crane........................................................................................................................................................................4
4.2 Lifting lug................................................................................................................................................................ 4
4.3 Spreader, rigging and fixture....................................................................................................................................4
5
Shield machine hoisting operation................................................................................................................................5
5.1 General requirements............................................................................................................................................... 5
5.2 Shield machine hoisting preparation........................................................................................................................5
5.3 Shield machine hoisting ...........................................................................................................................................5
6
Monitoring.......................................................................................................................................................................7
6.1 General requirements............................................................................................................................................... 7
6.2 Crane, working well and surrounding environment monitoring..............................................................................7
Appendix A Subsoil bearing capacity proofread............................................................................................................... 9
Appendix B Risk identification and control of Shield machine hoisting operation..................................................... 11
Appendix C Rigging calculation....................................................................................................................................... 13
Explanation of wording in this specification....................................................................................................................15
List of quoted standards.................................................................................................................................................... 16
Addition：Explanation of provisions............................................................................................................................... 17
III
1
总
则
1.0.1
为规范北京市行政区域内城市轨道交通工程盾构机吊装作业，做到安全适用，技术先进，经济合理，制定
本规程。
1.0.2 本规程适用于北京市行政区域内城市轨道交通工程盾构机吊装作业。
1.0.3
城市轨道交通工程盾构机吊装作业除应符合本规程外，尚应符合国家及北京市现行有关标准的规定。
1
2 术 语
2.0.1 盾构机 shield machine
在钢壳体保护下完成隧道掘进、出渣、管片拼装等作业，由主机和后配套设备组成的全断面推进式隧道施工
机械设备，包括刀盘、前盾、中盾、盾尾、后配套台车等部件。
2.0.2
工作井 working shaft
盾构机组装、解体、调头、空推、吊运管片和输送渣土等使用的竖井，包括盾构机始发工作井、盾构机接收
工作井、区间风井、检查井以及其他能为盾构机出井、入井提供条件的竖井等。
2.0.3
盾构机吊装作业 shield machine hoisting operation
起重机将盾构机或主要零部件移动至工作井内指定位置或将其从工作井内移出的施工过程。
2.0.4
翻转作业 turn-over operation
在吊装状态下，盾构机刀盘、前盾、中盾、盾尾和主驱动单元由平置状态竖向转动成安装状态或由安装状态
竖向转动成平置状态的作业过程。
2.0.5
吊装载荷 hoisting load
吊装状态下，被吊物、吊钩组件、吊索具重量以及其他附件等重量的总和。
2.0.6
吊具 hoisting auxiliaries
拴挂和固定被吊物的工具、机具和配件，包括吊索、吊钩、吊梁和卸扣等。
2.0.7
吊耳 lifting lug
安装在被吊物上用于起重吊装的吊点结构。
2.0.8
试吊 trial hoisting
正式起吊前，将被吊物吊离基面 200 mm 悬停 5 min，检查并确认起重机下方地基承载力和工作井结构变形、
起重机的稳定性、制动装置的可靠性、被吊物的平衡性和吊索具绑扎的牢固性等的过程。
2
3
基本规定
3.0.1
盾构机进场应核验以下资料：
1
产品说明书；
2
盾构机组装和解体方案及适用的吊装设备规格说明；
3
拆装、运输时的注意事项；
4
包括盾构机部件名称、规格、型号、尺寸、形状、数量及重量等内容的吊装单元清单；
5
各个吊装单元的吊装受力点及重心资料。
3.0.2
盾构机吊装作业应在满足工作井结构设计工况并验收合格后进行。
3.0.3
起重机的站位处应符合下列规定：
1
地基承载力应满足盾构机吊装作业要求，并应按照本规程附录 A 进行校核；
2
场地条件除应满足翻转作业要求外，还应满足设置或安装起重机械以及在起重作业完成之后拆卸和移动
起重机械的要求。
3.0.4
应按照吊装专项施工方案采取保护吊装作业区域内地上建（构）筑物、架空线、工作井、地下管线等周边
环境的措施。
3.0.5
刀盘、前盾、中盾、盾尾、螺旋输送机、管片拼装机等主要零部件吊装宜采用吊耳或辅助起吊装置。
3.0.6
盾构机吊装前应进行试吊，并进行监测。
3.0.7
翻转作业可采用一台起重机的主、副钩或两台起重机进行。
3.0.8
单台起重机主副钩配合翻转作业时宜在较小工作幅度状态下进行。
3.0.9
双机抬吊翻转作业时应选用两台起重性能相近的起重机，起吊重量不得超过两台起重机在该工况下允许起
重量总和的 75%，每台起重机的吊装载荷不得超过其额定起重量的 80%。
3.0.10
应对盾构机吊装作业风险因素进行辨识，并制定相应的控制措施，盾构机吊装作业风险因素辨识与控制
可参考本规程附录 B。
3
4
盾构机吊装设备及机具
4.1
起重机
4.1.1
盾构机吊装可采用履带式起重机、汽车式起重机和门式起重机进行，起重机的选择应满足起重量、起重力
矩、起升高度、下放深度、工作幅度、翻转作业等要求。
4.1.2
起重机的选择依据应包括下列内容：
1
盾构机零部件的外形尺寸、重量和吊耳的形式及位置等被吊物特征；
2
盾构机吊装区域环境情况。
4.1.3
起重机技术参数的选择应包括下列内容：
1
起重机的起重性能；
2
外形尺寸、臂杆长度及截面尺寸；
3
起重机作业半径；
4
起重机行车道路条件及作业回转界限；
5
吊钩重量；
6
起重机卷筒容绳量；
7
翻转作业对起重机的要求。
4.2
吊耳
4.2.1
吊耳的形式、方向、位置及数量应满足盾构机吊装作业要求。
4.2.2
吊耳及其与刀盘、前盾、中盾和盾尾等被吊物的连接强度应进行校核。
4.2.3
吊耳的焊接应满足现行国家标准《钢结构焊接规范》GB 50661 的规定，焊缝等级应为一级。
4.2.4
吊耳切割应采用不易损伤盾构机母材的切割方式。
4.2.5
不得使用经过三次焊接与切割后的吊耳。
4.2.6
盾构机母材同一位置吊耳焊接不应超过两次；重置吊耳焊接位置应不影响吊装姿态。
4.3
吊具、索具和卡具
4.3.1
吊具、索具产品应符合现行国家标准《起重机 安全 起重吊具》GB/T 41098 的规定。
4.3.2
专用吊具应有产品质量证明文件；自制吊具应有设计计算书。
4.3.3
索具安全系数不应小于 6，索具计算应符合本规程附录 C 的规定。
4.3.4
卸扣等卡具选择应以额定载荷标记为依据，严禁使用无标记的卸扣等卡具。
4
5
盾构机吊装作业
5.1
一般规定
5.1.1
盾构机吊装作业前应编制吊装专项施工方案，并经专家论证，且应进行方案交底和安全技术交底。
5.1.2
盾构机吊装作业过程中，应对未形成稳定状态的被吊物进行临时固定。
5.1.3
盾构机吊装作业不得在雷电、大雨、大雪、大雾、沙尘暴、五级及以上大风等恶劣天气条件下进行。
5.2
盾构机吊装作业准备
5.2.1
盾构机吊装作业前应对现场作业环境进行踏勘并核查下列情况：
1
盾构机运输车辆进出道路；
2
盾构机吊装作业区域地质条件；
3
盾构机吊装作业区域地上建（构）筑物、架空线、地下管线等周边环境情况；
4
盾构机吊装作业区域道路情况。
5.2.2
专项施工方案应包括下列内容：
1
工程概况；
2
编制依据；
3
施工计划；
4
施工工艺技术；
5
施工保证措施；
6
施工管理及作业人员配备；
7
验收要求；
8
应急处置措施；
9
计算书及相关图纸。
5.2.3
盾构机吊装作业应预先明确信号指挥方式、信号指挥人员，并保证信号畅通。
5.2.4
盾构机吊装作业前应进行安全检查。
5.3
盾构机吊装
5.3.1
刀盘吊装应符合下列规定：
1
刀盘应整体吊入工作井；
2
分块组装的刀盘宜在地面组装平台上实施组装，组装完成的刀盘圆度及平面度应满足产品使用说明书要
求；
3
刀盘拆卸吊装前，需清理刀盘附着的渣土；
4
分块组装的刀盘应按盾构机生产厂家提供的拆装方案进行拆解；
5
异形盾构机多刀盘组装时，应先吊装里层，后吊装外层，先吊装下层，后吊装上层；刀盘拆卸时，应遵
循后装先拆的原则。
5.3.2
前盾和中盾吊装应符合下列规定：
5
1
前盾和中盾吊装时应采取防碰撞措施；
2
主驱动吊装时，应使用翻转架等专用工装翻转；
3
分块组装的前盾和中盾各部件吊装下井前，应先调整至便于安装姿态后，再吊装下井就位；吊出时，部
件离开工作井后，再调整成运输姿态。
5.3.3
盾尾吊装应符合下列规定：
1
起重机主钩吊点宜设置在盾尾外侧，副钩吊点宜设置在盾尾内侧；
2
宜采用千斤顶使盾尾与中盾靠拢或分离，应防止与中盾碰撞；
3
分块盾尾内部应采取设置钢支撑等增加整体刚度和稳定性的措施；
4
盾尾宜整体吊入工作井，分块盾尾在地面进行组装后，盾尾的圆度应满足产品使用说明书要求。
5.3.4
拼装机吊装应符合下列规定：
1
拼装机宜与拼装机行走梁进行临时固定，整体吊装；
2
拼装机与中盾的分离或靠拢应采取防碰撞措施。
5.3.5
螺旋输送机吊装应符合下列规定：
1
螺旋输送机的前端吊点不应少于两个；
2
螺旋输送机从拼装机的内圆插入或拔出前盾，应使前端负载平稳转移；
3
螺旋输送机与前盾的分离或就位宜采用倒链辅助完成。
5.3.6
连接桥吊装前应将连接桥上附着的管路、线缆、设备固定牢固或拆除。
5.3.7
后配套系统台车吊装应符合下列规定：
1
台车上附着的管路、线缆、设备应固定牢固或拆除；
2
应调整台车重心，与台车吊点位置相适应；
3
应采取防止后配套台车滑移措施。
5.3.8
翻转作业应符合下列规定：
1
主、副钩动作应协调配合；
2
应保证被吊物空中姿态平衡；
3
两个吊钩滑轮组应保持垂直状态；
4
索具与盾体接触棱角尖锐处应垫护角；
5
被吊物与吊臂的安全距离应大于 200 mm；
6
被吊物底部与地面的距离不宜大于 200 mm；
7
在吊装作业过程中，起重机、被吊物与周围设施的安全距离应大于 200 mm；与架空线路的安全距离应满
足《建筑与市政工程施工现场临时用电安全技术标准》JGJ/T 46 的要求；
8
在翻转作业中卸扣应能自由转动并保持垂直受力。
6
6 监 测
6.1 一般规定
6.1.1
盾构机吊装作业过程中应对起重机及影响范围内的地上建（构）筑物、架空线、地下管线、工作井结构、
成型隧道进行监测和现场巡查。
6.1.2
监测频率应能及时、系统地反映盾构机吊装作业情况及监测对象的动态变化。
6.1.3
监测点和工作基点宜结合既有监测网统筹布设。
6.1.4
监测点的布设应覆盖吊装作业影响范围，且便于观测、易于保护。
6.1.5
监测数据和巡查信息应真实、准确、完整，并应及时进行处理、分析和反馈。
6.1.6
监测方法、信息反馈、监测项目控制标准应根据工程特点、监测对象状态及监测对象管理单位要求等确定，
且应符合现行国家标准《城市轨道交通工程监测技术规范》GB 50911 以及北京市地方标准《地铁工程监控量测
技术规程》DB11/T 490 相关要求或设计要求。
6.2 起重机、工作井及周边环境监测
6.2.1 监测项目应符合表 6.2.1 的规定。 表 6.2.1 监测项目
监测对象 监测项目 监测仪器
起重机 回转平面倾斜 回转平面倾斜 水平仪
地基基础 地基沉降、开裂 精密水准仪、裂缝观测仪等
基础结构裂缝、变形
工作井 支护结构 水平位移 全站仪、测斜仪
支撑轴力 轴力计、钢筋计
结构裂缝 裂缝观测仪
沉降 精密水准仪
周边环境 建（构）筑物 沉降 精密水准仪
结构裂缝 裂缝观测仪
倾斜 全站仪、经纬仪
地下管线 沉降 精密水准仪
差异变形 精密水准仪
成型隧道 沉降 精密水准仪
收敛 收敛仪
结构裂缝 裂缝观测仪
6.2.2
现场监测应采用仪器监测与现场巡查相结合的方法。
6.2.3
监测点布设应符合下列规定：
1
起重机站位处地基基础沉降监测点应在起重机周边靠近支腿、履带位置均匀布置，监测点数量不宜少于 4
个；
7
2
地下管线的监测点宜直接布设在管线上，对无法直接观测的管线可采取地基沉降代替管线沉降；
3
工作井及周边建（构）筑物监测点应以起重机轴线为中线，按照近密远疏的原则进行布置。
6.2.4
盾构机吊装作业中应进行现场巡查，巡查对象包括翻转作业、起重机站位处地基基础变形和开裂、起重机
回转平面倾斜、工作井支护结构状况、地下管线渗漏等。盾构机吊装作业期间现场巡查不应少于 2 次/天，并应
记录巡查情况，发现异常或危险情况，应及时预警。
6.2.5
吊装盾构机刀盘、盾体、螺旋输送机、拼装机等主要零部件过程中应对起重机站位处地基基础、地下管线、
工作井支护结构、成型隧道等周边环境进行监测，盾构机吊装作业期间监测频率不应少于 2 次/天。
6.2.6
起重机回转平面倾斜按起重机规定的倾斜允许值控制。风险较低且无特殊要求的起重机站位处地基变形控
制值可按一般城市道路路基沉降控制值进行控制。
6.2.7
盾构机吊装作业结束且起重机撤出后可停止监测。
6.2.8
吊装过程中出现下列情形之一时，应停止吊装作业，并启动应急预案：
1
起重机站位处或周边地表突然出现明显沉降或裂缝、坍塌；
2
起重机出现倾斜现象；
3
建（构）筑物出现影响正常使用功能情况或结构出现变形、沉降、倾斜或裂缝；
4
地下管线变形量或变形速率明显增加或出现裂缝、泄漏等；
5
工作井支护结构侧壁出现涌砂涌水、坍塌现象；
6
工作井支护结构出现明显变形或位移明显增大。
8
附录 A
地基承载力校核
A.0.1
地基承载力校核应符合国家标准《建筑地基基础设计规范》GB 50007 的相关规定。
A.0.2
地基承载力校核，应以修正后的地基承载力特征值 fa 控制。地基承载力特征值可由荷载试验、其他原位测
试、公式计算，并结合工程实践经验等方法综合确定。
A.0.3
轮胎起重机和汽车起重机在吊装过程中应符合下列要求：
1
当起重机回转的上部结构纵向轴线与承载底架纵向轴线成 90°夹角时，臂架下面承载侧的车轮（轮胎）
或底架支腿的总荷载不应小于起重机总重力的 15%；
2
当起重机回转的上部结构纵向轴线与承载底架纵向轴线重合时，在制造商规定的工作区域中承载底架的
轻载端，车轮（轮胎）或支腿上的总荷载不应小于起重机总重力的 15%，在非工作区域内则不应小于起重机总重
力的 10%。
A.0.4
履带式起重机在吊装过程中侧面或支承最小荷载的底盘端部倾覆线上的总荷载不应小于起重机总重力的
15%。
A.0.5
吊装过程中，起重机基础底面的压力应符合下列规定：
p
k
≤f a （A.0.5-1）
p kmax ≤ 1.2 a f （A.0.5-2）
式中：pk—起重机基础作用于地基的平均压力值（kPa）；
fa—修正后的地基承载力特征值（kPa）；
pkmax—起重机基础底面边缘的最大压力值（kPa）。
A.0.6
起重机基础底面压力计算应考虑相邻荷载引起的应力叠加效应，采用角点法计算。
A.0.7
应分别对起重机回转的上部结构纵向轴线与承载底架纵向轴线重合以及 90°夹角情况下最不利工况（起
重臂最长与被吊物最重）进行起重机基础底面压力计算：
p k = N
/ A （A.0.7-1）
p
