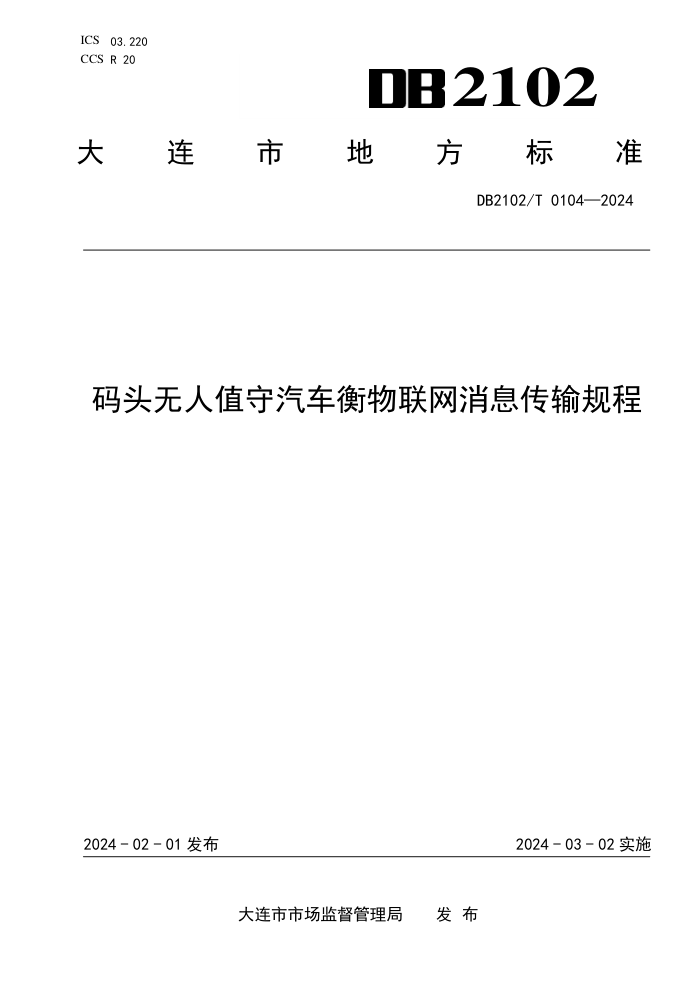

ICS 03.220
CCS R 20 2102
大
连 市 地 方 标 准
DB2102/T 0104—2024
码头无人值守汽车衡物联网消息传输规程
2024 - 02 - 01 发布
2024 - 03 - 02 实施
大连市市场监督管理局 发 布
DB2102/T 0104—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起
草。
请注意本文件的部分内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由大连市人民政府口岸办公室提出并归口。
本文件起草单位：招商港航数字科技（辽宁）有限公司、营口海关综合技术服务中心。
本文件起草人：王岐军、谢金钟、王晶、李天顺、丛东升、吕刚、胡爱华。
本文件发布实施后，任何单位和个人如有问题和意见建议，均可通过来电、来函等方式进行反馈，
有关单位将及时答复并认真处理，根据实际情况依法进行评估及复审。
归口管理部门通讯地址：大连市人民政府口岸办公室（大连市中山区港湾街2号航运交易市场5楼），
联系电话：0411-82623276。
文件起草单位通讯地址：招商港航数字科技（辽宁）有限公司（大连市中山区港湾街1号629房间），
联系电话：0411-82622916。
I
DB2102/T 0104—2024
码头无人值守汽车衡物联网消息传输规程
1 范围
本文件规定了码头无人值守汽车衡物联网消息传输规程格式的术语定义、基本要求、数据格式。
本文件适用于码头无人值守汽车衡重系统与物联网平台消息传输的建设与应用。
2 规范性引用文件
本文件没有规范性引用文件。
3 术语和定义
下列术语和定义适用于本文件。
3.1
数据类型 data type
一类数据，它的特色取决于该类的成员和可对它们履行的操作，例如，时间型、字符型、枚举型、
整型、实型 、逻辑型等。
3.2
设备 device
设计用于服务或执行功能的一种机制或装置的一部分。
3.3
整型 integer type
一种数据类型，它的成员能假定只是整数值且只能由整数算术操作，例如，加、减和乘进行操作。
3.4
消息 message
用于输送信息的字符的一种有序序列。
4 缩略语
下列缩略语适用于本文件。
JSON：一种轻量级的数据交换格式（JavaScript Object Notation）
PLC：可编程逻辑控制器（Programmable Logic Controller）
RFID：射频识别（Radio Frequency Identification）
1
DB2102/T 0104—2024
5 基本要求
5.1 网络结构
物联网数据传输系统连接无人衡重消息服务，通过规范的数据定义、信息格式等，实现自动衡重设
备的数据采集、传输和信息共享。
5.2 通信连接
物联网数据传输系统需要与无人值守衡重消息服务器和物联网平台建立长连接，当网络出现异常时，
服务会自动尝试重新连接。
6 数据格式
6.1 消息传输
消息传输采用JSON数据格式，其中包括公共数据和扩展数据。
6.2 公共数据
设备核心数据应符合表1的要求。
表1 公共数据
序号 字段描述 字段名 数据类型 是否必须
1 设备位置 Address 字符型 是
2 设备型号 Model 字符型 是
3 生产制造商 Manufacturer 字符型 是
4 设备序列号 SerialNo 字符型 是
5 部门名称 Department 字符型 否
6 组成部分 Component 字符型 是
7 业务 ID 号 OrderId 字符型 是
6.3 扩展数据
扩展数据包括磅秤仪表设备扩展数据、PLC设备扩展数据、RFID阅读器扩展数据、车号识别设备扩
展数据、串口服务器设备扩展数据、道闸设备扩展数据，扩展数据应符合表2～表7要求，消息传输应用
场景样例见附录A。
2
DB2102/T 0104—2024
表2 磅秤仪表设备扩展数据
序号 字段描述 字段名 数据类型 是否必须 说明
1 磅秤编号 LaneNo 字符型 是
2 地磅设备状态 DeviceStatus 枚举型 否 例如：设备状态（RUNNING，FAILED， STOP，OTA）
3 设备状态描述信息 StatusDetail 字符型 是 例如：设备状态描述（运行，故障， 停止运行，在线升级）
4 输出方式 OutputMode 字符型 否
5 上报时间 ReportTime 时间型 是
表3 PLC 设备扩展数据
序号 字段描述 字段名 数据类型 是否必须 说明
1 磅秤编号 LaneNo 字符型 是
2 通道控制器设备状态 DeviceStatus 枚举型 是
3 设备状态描述信息 StatusDetail 字符型 否
4 输入信息状态数据 StatusData 字符型 是 如：11000000
5 上报时间 ReportTime 时间型 是
注： 输入信息状态数据，包括地感、红外、雷达、光栅信号开关量 0：入口方向第一对红外或激光信号 1：入口方向第二对红外或激光信号 2：入口方向第三对红外或激光信号 3：入口方向第四对红外或激光信号 4：车号识别触发信号（保留用） 5：光栅或其它触发信号（保留用） 6：光栅或其它触发信号（保留用） 7：入口地感或雷达信号（保留用）
表4 RFID 阅读器扩展数据
序号 字段描述 字段名 数据类型 是否必须
1 磅秤编号 LaneNo 字符型 是
2 设备方向 LaneDirection 字符型 是
3 Rfid 卡 tag ID TagId 字符型 否
4 车牌号 LicenseNumber 字符型 是
5 Rfid 卡识别时间 ReadTime 时间型 是
6 Rfid 其它信息 OtherInfo 字符型 否
7 设备状态 DeviceStatus 字符型 是
8 设备状态描述信息 StatusDetail 字符型 是
9 功率 Power 整型 否
10 频段 FrequencyBand 字符型 否
11 上报时间 ReportTime 时间型 否
3
DB2102/T 0104—2024
表5 车号识别设备扩展数据
序号 字段描述 字段名 数据类型 是否必填
1 磅秤编号 LaneNo 字符型 是
2 车牌号 LicenseNumber 字符型 是
3 车牌小图片 VehicleImagePath 字符型 否
4 车牌场景图 VehicleSceneimagePath 字符型 是
5 车牌颜色 Color 枚举型 是
6 车类型 TruckType 枚举型 否
7 识别出车牌的时间 ReportTime 时间型 否
8 空重信息 LoadInfo 字符型 否
9 称重信息 TotalWeight 字符型 否
表6 串口服务器设备扩展数据
序号 字段描述 字段名 数据类型 是否必须
1 通道号 LaneNo 字符型 是
2 串口服务器设备状态 DeviceStatus 枚举型 是
3 设备状态描述信息 StatusDetail 字符型 否
4 上报时间 ReportTime 时间型 是
表7 道闸设备扩展数据
序号 字段描述 字段名 数据类型 是否必须
1 通道号 LaneNo 字符型 是
2 道闸设备状态 DeviceStatus 枚举型 是
3 道闸设备状态描述信息 StatusDetail 字符型 否
5 道闸动作 Action 枚举型 是
4 上报时间 ReportTime 时间型 是
4
DB2102/T 0104—2024
附 录 A
（资料性）
消息传输应用场景
A.1 磅秤仪表数据传输样例见表 A.1，PLC状态消息数据样例见表 A.2，RFID消息数据样例见表 A.3，
车牌识别消息数据样例见表 A.4，串口服务器消息数据样例见表A.5，道闸消息数据样例见表A.6。
表 A.1 磅秤仪表数据传输
角色 数据包 内容
设备端： 磅秤仪表 重量数据包 { "LaneNo":"1#综合仓", "DeviceStatus":"Online", "StatusDetail":"在线", "OutputMode":"1", "ReportTime":"2022/01/01 08:10:00" }
上位系统 接收数据包进行解析得到磅秤实时重量数据
注1：LaneNo:磅秤编号，本样例为1#综合仓。 注2：DeviceStatus:设备在线状态，本样例为Online。 注3：StatusDetail:状态描述，本样例为“在线”。 注4：OutputMode:输出模式，本样例为1。 注5：ReportTime:上报时间，本样例为2022/01/01 08:10:00。
表 A.2 PLC 状态消息
角色 数据包 内容
设备端：PLC PLC 实时状态 数据包 { "DeviceStatus":"Online", "StatusDetail":"在线", "StatusData":"10100000", "ReportTime ":"2022/01/01 08:10:00" }
上位系统 接收数据包进行解析得到计量流程状态值
注1：DeviceStatus:设备在线状态，本样例为Online。 注2：StatusDetail:状态描述，本样例为“在线”。 注3：StatusData:输入开关量数据，本样例为10100000。 注4：ReportTime:上报时间，本样例为2022/01/01 08:10:00。
5
DB2102/T 0104—2024
表 A.3 RFID 消息
角色 数据包 内容
设备端 RFID 识别的卡 信息数据包 { "LaneNo": "1", "LaneDirection": "In", "TagId": "200403063005001818300325", "LicenseNumber": "辽 BXXXXX", "DeviceStatus": "Online", "StatusDetail": "在线", "ReportTime ":"2022/01/01 08:10:00" }
上位系统 接收卡号并查询车牌号，进行业务处理。
注1：LaneNo:磅秤编号，本样例为1。 注2：LaneDirection:设备方向，本样例为In。 注3：TagId:状态描述，识别卡号本样例为200403063005001818300325。 注4：LicenseNumber:车号，本样例为辽BXXXXX。 注5：DeviceStatus:设备在线状态，本样例为Online。 注6：StatusDetail:状态描述，本样例为“在线”。 注7：ReportTime:上报时间，本样例为2022/01/01 08:10:00。
表 A.4 车牌识别消息
角色 数据包 内容
设备端 识别车牌号信 息数据包 { "LicenseNumber":"辽 BXXXXX", "TotalWeight":"35288" "Color":2 "TruckType"：1 "Image":"CAPTURE/2021/09/13/Image0001.JPG", "Sceneimage":"CAPTURE/2021/09/13/Sceneimage0001.JPG" "ReportTime ":"2022/01/01 08:10:00" }
上位系统 接收车牌号码、抓拍图片等信息，进行业务处理。
注1：LicenseNumber:车号，本样例为辽BXXXXX。。 注2：TotalWeight:车重，本样例为35288。 注3：Color:车牌颜色，本样例2。 注4：TruckType:车辆类型，本样例为1。 注5：Image:车牌图，本样例为CAPTURE/2021/09/13/Image0001.JPG。 注6：Sceneimage:车牌识别场景图，本样例为CAPTURE/2021/09/13/Sceneimage0001.JPG。 注7：ReportTime:上报时间，本样例为 2022/01/01 08:10:00。
6
DB2102/T 0104—2024
表 A.5 串口服务器消息
角色 数据包 内容
设备端 串口服务器数 据包 { "LaneNo":"DCT-01", "DeviceStatus":"Online", "StatusDetail":"在线", "ReportTime ":"2022/01/01 08:10:00" }
上位系统 接收数据包进行解析
注1：LaneNo:磅秤编号，本样例为DCT-01。 注2：DeviceStatus:设备状态，本样例为Online。 注3：StatusDetail:状态描述，本样例在线。 注4：ReportTime:上报时间，本样例为 2022/01/01 08:10:00。
表 A.6 道闸消息
角色 数据包 内容
设备端 道闸数据包 { "LaneNo":"DCT-01", "DeviceStatus":"Online", "StatusDetail":"在线" "Action"："open" "ReportTime ":"2022/01/01 08:10:00" }
上位系统 接收数据包进行解析
注1：LaneNo:磅秤编号，本样例为DCT-01。 注2：DeviceStatus:设备状态，本样例为Online。 注3：StatusDetail:状态描述，本样例在线。 注4：Action:道闸抬落状态，本样例为open。 注5：ReportTime:上报时间，本样例为 2022/01/01 08:10:00。
