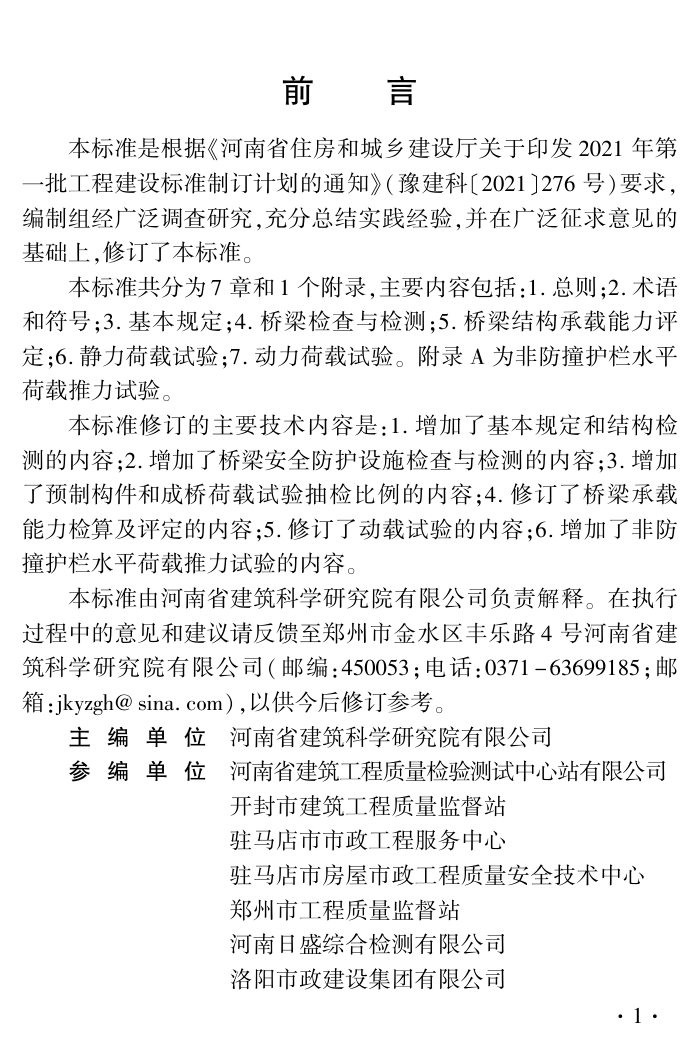

前摇
摇
言
本标准是根据《河南省住房和城乡建设厅关于印发 2021 年第
一批工程建设标准制订计划的通知》(豫建科也2021页276 号)要求,
编制组经广泛调查研究,充分总结实践经验,并在广泛征求意见的
基础上,修订了本标准。
本标准共分为 7 章和 1 个附录,主要内容包括:1. 总则;2. 术语
和符号;3. 基本规定;4. 桥梁检查与检测;5. 桥梁结构承载能力评
定;6. 静力荷载试验;7. 动力荷载试验。 附录 A 为非防撞护栏水平
荷载推力试验。
本标准修订的主要技术内容是:1. 增加了基本规定和结构检
测的内容;2. 增加了桥梁安全防护设施检查与检测的内容;3. 增加
了预制构件和成桥荷载试验抽检比例的内容;4. 修订了桥梁承载
能力检算及评定的内容;5. 修订了动载试验的内容;6. 增加了非防
撞护栏水平荷载推力试验的内容。
本标准由河南省建筑科学研究院有限公司负责解释。 在执行
过程中的意见和建议请反馈至郑州市金水区丰乐路 4 号河南省建
筑科学研究院有限公司( 邮编:450053;电话:0371 -63699185;邮
箱:jkyzgh@ sina. com),以供今后修订参考。
主 编 单 位摇 河南省建筑科学研究院有限公司
参 编 单 位摇 河南省建筑工程质量检验测试中心站有限公司
开封市建筑工程质量监督站
驻马店市市政工程服务中心
驻马店市房屋市政工程质量安全技术中心
郑州市工程质量监督站
河南日盛综合检测有限公司
洛阳市政建设集团有限公司
·1·
郑州市中原区市政设施养护中心
河南晟豫工程管理有限公司
商丘市大众建筑工程有限公司
河南山河建设工程质量检测有限公司
郑州大学
主要起草人员摇 张光海摇 崔建伟摇 张摇 勇摇 马中健摇 李光瑞
王学军摇 邢晓东摇 高摇 营摇 杨宏星摇 刘摇 乾
程永军摇 何摇 颖摇 王琳琳摇 靳言歌摇 张海芳
马摇 腾摇 王承霞摇 王摇 睿摇 任鑫培摇 薛金良
张建林摇 霍彦名摇 李摇 栋摇 柴润照摇 樊摇 濬
陈摇 熹摇 陈摇 超摇 冯月月摇 夏龙兴摇 王俊磊
主要审查人员摇 张峰山摇 侯亚丽摇 白新平摇 李若倩摇 刘建臣
李光辉摇 刘建华
·2·
目摇 摇 次
1摇 总则
1
……………………………………………………………
2摇 术语和符号
2
……………………………………………………
摇 摇 2. 1摇 术语
2
……………………………………………………
摇 摇 2. 2摇 符号
2
……………………………………………………
3摇 基本规定
5
………………………………………………………
4摇 桥梁检查与检测
8
………………………………………………
摇 摇 4. 1摇 桥梁有关技术资料的搜集
8
……………………………
摇 摇 4. 2摇 桥梁现状检查
8
…………………………………………
摇 摇 4. 3摇 结构几何参数检测
14
……………………………………
摇 摇 4. 4摇 结构线形与变位检测
14
…………………………………
摇 摇 4. 5摇 构件材料强度检测
16
……………………………………
摇 摇 4. 6摇 构件裂缝检测
17
…………………………………………
摇 摇 4. 7摇 结构或构件缺损状况及耐久性参数检测
19
……………
摇 摇 4. 8摇 支座和伸缩装置状况检测
31
……………………………
摇 摇 4. 9摇 索力检测
39
………………………………………………
摇 摇 4. 10摇 人行天桥检测
40
………………………………………
摇 摇 4. 11摇 地下通道检测
40
………………………………………
摇 摇 4. 12摇 安全防护设施检测
41
…………………………………
摇 摇 4. 13摇 检测报告
48
……………………………………………
5摇 桥梁结构承载能力评定
49
………………………………………
摇 摇 5. 1摇 一般规定
49
………………………………………………
摇 摇 5. 2摇 结构检算
49
………………………………………………
·1·
摇 摇 5. 3摇 评定内容及方法
54
………………………………………
摇 摇 5. 4摇 荷载试验必要性分析
58
…………………………………
摇 摇 5. 5摇 桥梁结构承载能力评定报告
58
…………………………
摇 摇 5. 6摇 桥梁结构承载能力评定表
58
……………………………
6摇 静力荷载试验
60
…………………………………………………
摇 摇 6. 1摇 一般规定
60
………………………………………………
摇 摇 6. 2摇 试验计划的制订
61
………………………………………
摇 摇 6. 3摇 试验准备工作
61
…………………………………………
摇 摇 6. 4摇 加载方案
62
………………………………………………
摇 摇 6. 5摇 观测方案
65
………………………………………………
摇 摇 6. 6摇 过程控制
67
………………………………………………
摇 摇 6. 7摇 加载控制与安全措施
67
…………………………………
摇 摇 6. 8摇 资料整理与分析
68
………………………………………
摇 摇 6. 9摇 成果分析与评定
73
………………………………………
摇 摇 6. 10摇 试验报告
73
……………………………………………
7摇 动力荷载试验
75
…………………………………………………
摇 摇 7. 1摇 一般规定
75
………………………………………………
摇 摇 7. 2摇 试验准备
75
………………………………………………
摇 摇 7. 3摇 现场测试
76
………………………………………………
摇 摇 7. 4摇 数据分析与评定
77
………………………………………
附录 A摇 非防撞护栏水平荷载推力试验
80
………………………
摇 摇 A. 1摇 一般规定
80
………………………………………………
摇 摇 A. 2摇 验收检测
80
………………………………………………
摇 摇 A. 3摇 极限承载力检测
81
………………………………………
本标准用词说明
82
…………………………………………………
引用标准名录
83
……………………………………………………
条文说明
85
…………………………………………………………
修订说明
86
…………………………………………………………
·2·
1摇 总摇 摇 则
1. 0. 1摇 为使城市桥梁检测与评定做到安全适用、技术先进、数据
可靠、评定准确,制定本标准。
1. 0. 2摇 本标准适用于河南省新建、改建、扩建、加固及既有城市桥
梁的安全性、适用性、耐久性的检测与评定。
1. 0. 3摇 城市桥梁的检测应综合考虑桥梁的规模、结构类型、设计
要求、运营要求和桥址条件等,合理选择检测内容和方法。
1. 0. 4摇 河南省城市桥梁的检测工作,除应执行本标准外,尚应符
合国家及行业现行有关标准的规定。
·1·
2摇 术语和符号
2. 1摇 术摇 摇 语
2. 1. 1摇 城市桥梁摇 摇 city bridges
指城市范围内连接或者跨越城市道路、河流等障碍物的,供车
辆、行人通行的桥梁以及高架道路。
2. 1. 2摇 桥梁结构检测摇 摇 test and measurement of bridge structure
对桥梁结构进行的现场测试、试验、观测、检查与记录描述。
当结构检测活动在桥梁建造或运营过程中的某时段持续进行时,
该活动又称为监测。
2. 1. 3摇 桥梁荷载试验摇 摇 load test of bridge
通过测试桥梁结构在外部荷载作用下的静动力响应,对桥梁
结构的承载能力及力学特性分别进行评定和分析判断的活动。
2. 1. 4摇 荷载效率摇 摇 load ratio
指试验荷载所产生的荷载效应与相应的设计控制荷载效应的
比值。
2. 1. 5摇 校验系数摇 摇 verification coefficient
试验荷载作用下实测应力(应变)或变形值与计算值之比。
2. 1. 6摇 桥梁结构承载能力评定摇 摇 load-bearing capacity evaluation of
bridge structure
通过结构检算或荷载试验,获得桥梁结构承载能力的量化指
标并确认其是否满足标准或设计要求所进行的活动。
2. 2摇 符摇 摇 号
2. 2. 1摇 作用和作用效应
摇 Ks———索力偏差率;
·2·
Tm ———实测索力值;
Td ———成桥索力值, 当无成桥索力值时, 可采用设计索
力值;
S ———承载能力极限状态下作用组合的效应设计值;
R(·) ———结构或构件的抗力函数;
Tc ———采用作用的基本组合与偶然组合分别计算的索力值;
Ss ———静力试验荷载作用下,某一加载试验项目对应的加载
控制截面内力或变位的最大计算效应值;
Sk ———控制荷载作用下,控制截面的最不利内力或变位计
算值;
滓 ———测点应力;
着 ———测点实测应变值;
着1 、 着2 ———相互垂直方向的主应变;
滓1 、 滓2 ———相互垂直方向的主应力;
子max ———测点最大剪应力;
S义 ———温度修正后的测点加载测值变化;
S忆 ———温度修正前的测点加载测值变化;
Kt ———空载时温度上升 1 益时测点测值变化量;
Se ———试验荷载作用下量测的弹性变位(或应变)值;
S忆s ———试验荷载作用下的理论计算变位(或应变)值;
S忆p ———相对残余变位(或应变)。
2. 2. 2摇 抗力及材料性能
fm ———材料性能的实测值;
fd ———拉索、吊索、系索的抗拉强度设计值;
v ———构件材料的泊松比;
E ———构件材料的弹性模量。
2. 2. 3摇 几何参数
am ———结构或结构构件几何参数的实测值;
·3·
Aj ———计入损伤影响后索的实际面积。
2. 2. 4摇 计算系数及其他
酌0 ———结构重要性系数;
fad ———损伤、钢筋锈蚀、约束条件变异等对结构或构件所产
生的不利影响附加值;
滋 ———按规范取用的冲击系数;
浊q ———静力荷载试验效率;
驻t ———相应于 S忆 观测时间段内的温度变化;
mi ———试验荷载作用下,某一量测截面第 i 片主梁或拱肋的
荷载横向分布系数;
灼———校验系数;
浊d ———动力荷载试验效率;
滋dyn ———动力放大系数。
·4·
3摇 基 本 规 定
3. 0. 1摇 城市桥梁有下列情况之一时,应进行承载能力检测评定:
1摇 按照《城市桥梁养护技术标准》 CJJ 99 对城市桥梁进行技
术状况评定时,玉类养护的城市桥梁被评定为不合格级和域 ~ 吁
类养护的城市桥梁技术状况评定为 D 级和 E 级;
2摇 新建、改建、扩建及加固施工完成后;
3摇 需要通过特殊、重型车辆;
4摇
遭受重大自然灾害或意外事件, 可能对桥梁安全产生
影响;
5摇 拟提高城市桥梁荷载等级。
3. 0. 2摇 城市桥梁有下列情况之一时,宜进行承载能力检测评定:
1摇 超过设计工作年限,需延长使用;
2摇 需要试验验证桥梁结构设计理论;
3摇 在城市桥梁上增加构筑物等;
4摇 结构安全受其他因素影响。
3. 0. 3摇 城市桥梁承载能力检测评定应包括下列内容:
1摇 结构检测;
2摇 安全防护设施检测;
3摇 技术状况评定;
4摇 结构检算与评定;
5摇 荷载试验评定。
3. 0. 4摇 对于多孔或多跨桥梁,应根据桥梁技术状况检查评定情
况,选择有代表性的或最不利的桥跨进行承载能力检测评定。
3. 0. 5摇 按本标准进行检测评定时,有关作用(或荷载)及其组合在
无特殊要求时宜采用设计荷载标准。
3. 0. 6摇 桥梁承载能力评定所需技术参数,宜依据竣工资料或设计
·5·
文件按相关规范取用,对缺失技术资料的桥梁,可根据桥梁的检测
资料,结合参考同年代类似桥梁设计文件或标准图集取用。
3. 0. 7摇 既有桥梁结构承载能力评定时,应根据承载能力极限状态
和正常使用极限状态的要求,结合委托方的特殊要求及桥梁结构
状况,选择下列内容进行结构检算:
1摇 结构或构件的极限承载力、稳定性和不适于继续承载的
变形;
2摇 结构或构件的正常使用变形、混凝土构件开裂状况;
3摇 地基与基础的承载力、变形和稳定性;
4摇 结构抵抗偶然作用的抗倒塌能力。
3. 0. 8摇 既有桥梁结构承载能力检算评定时,构件的几何尺寸、变
位、材料强度、缺损程度宜以结构实体检测结果为依据。
3. 0. 9摇 桥梁结构耐久性状况应根据下列结构实体检测结果进行
评定:
1摇 对混凝土结构,应包括钢筋保护层厚度、混凝土碳化深度、
混凝土中的氯离子含量、混凝土电阻率、表征钢筋锈蚀状况的半电
池电位和混凝土裂缝宽度的检测;
2摇
对钢结构,应包括钢材表观锈蚀状况、涂层厚度及老化和
构件疲劳损伤的检测;
3摇 对圬工结构,应包括冻融损伤、风化损伤和化学侵蚀的
检测。
3. 0. 10摇 桥梁荷载试验内容应包括静力荷载试验和动力荷载试
验。 符合下列条件之一的桥梁应进行荷载试验:
1摇 结构检算的承载能力不满足要求,需结合荷载试验实测结
构响应,综合评定结构的实际承载能力;
2摇 结构检算难以判定承载能力;
3摇 中桥及以上桥梁竣工验收时,其他宜按照要求进行荷载
试验;
·6·
4摇 设计认为结构体系复杂应进行荷载试验。
5摇 手续不齐全或技术资料不齐全的桥梁。
3. 0. 11摇 对结构承载能力、行人及交通安全有影响的桥梁附属结
构与设施,宜按现行行业标准《城市桥梁养护技术标准》 CJJ 99 的
规定进行检查评估。
3. 0. 12摇 桥梁现场检测应符合国家有关安全生产的规定。
3. 0. 13摇 检测仪器设备应在检定或校准有效期内。 检测仪器设备
检定或校准时,宜按检测仪器设备的实际布设情况,将传感器、 导
线、信号适调仪组成的模拟测量系统进行整体检定或校准。 检测
前应对仪器设备检查调试;当检测辅助用仪器设备对现场检测的
质量、安全有影响时,应对其功能进行检查。
·7·
4摇 桥梁检查与检测
4. 1摇 桥梁有关技术资料的搜集
4. 1. 1摇 对需要检测评定的桥梁应进行实地考察,了解桥梁的基本
情况。
4. 1. 2摇 搜集有关桥梁勘察、设计、施工、监理、养护、试验检测及维
修加固等方面的技术资料。
1摇 勘察、设计资料主要包括桥位地质钻探资料及水文勘测资
料、设计图纸等;
2摇 施工、监理技术资料主要包括材料试验资料、施工记录、监
理资料、施工监控资料、地基与基础试验资料、竣工图纸及其说明、
交工验收资料、交工验收荷载试验报告、竣工验收有关资料等;
3摇 养护、试验检测及维修加固资料主要包括桥梁检查与检测
资料、历次桥梁维修加固资料等。
4. 1. 3摇 调查了解桥梁病害史、使用中的特别事件、限载限速原因、
交通状况和拟改、扩建计划等方面的情况。
4. 2摇 桥梁现状检查
4. 2. 1摇 桥面检查要点
1摇 桥面纵坡、横坡;
2摇 桥面平整度、磨耗及损坏情况;
3摇 护栏、栏杆及人行道是否完整,是否符合使用要求;
4摇 桥头是否存在沉降、台背是否存在下沉现象;
5摇 排水设施设置是否合理,设备是否完善,工作状况是否正常;
6摇 伸缩缝宽度是否异常,有无拉开或抵拢现象,有无沉积物阻
塞,锚固区有无破损或失效,止水带有无破损或老化,接缝处是否存
·8·
在碎边或高差,伸缩缝的检查宜从桥面和桥下两个方向进行。
4. 2. 2摇 拱桥检查要点
1摇 拱轴线坐标(与设计值及竣工值对照),主拱圈平面偏移
情况;
2摇 主拱圈断面尺寸及拱肋间横向联系;
3摇 主拱圈风化、剥落、破损、裂缝、钢筋锈蚀等情况;
4摇 拱上构造裂缝、损伤、破损和变形等情况。
4. 2. 3摇 混凝土梁桥检查要点
1摇 主梁的平、纵面位置,主梁的下挠,预应力混凝土梁由于徐
变、收缩及松弛引起的下挠或上拱及梁长变化;
2摇 主梁横断面尺寸及横向联系;
3摇 主梁裂缝分布情况,裂缝的位置、长度、宽度等;
4摇 混凝土外观质量,包括有无裂缝、麻面、蜂窝、空洞、剥落、
渗水、露筋及锈蚀等;
5摇 组合梁的结合面有无张开和错位;
6摇 梁端与墩台的相对位置是否正确,支座附近梁体是否开
裂,预应力钢束锚固区的混凝土是否开裂,沿预应力筋方向混凝土
表面是否有裂缝。
4. 2. 4摇 钢桥检查要点
1摇 构件(特别是受压构件)有无裂纹、穿孔、扭曲变形、局部损
伤、材料夹层;
2摇 铆钉和螺栓有无松动、脱落或断裂,节点是否滑动、错裂;
3摇 焊缝有无裂纹、脱开或漏焊;
4摇 防腐涂层有无裂纹、起皮、脱落;
5摇 构件有无锈蚀。
4. 2. 5摇 钢-混凝土组合梁桥检查要点
1摇 钢-混凝土组合梁桥除按本条进行检查外,还应根据本标
准 4. 2. 3 条和 4. 2. 4 条的有关内容进行检查;
·9·
2摇 桥面板是否出现纵、横向裂缝,跨中区域是否碎裂;
3摇 在连续组合梁支座附近的桥面板是否开裂、渗漏水;
4摇 组合梁结合面是否出现相对滑移、开裂;
5摇 压型钢板组合桥面板支撑处及板肋是否变形,板肋与连接
件附近的混凝土是否开裂。
4. 2. 6摇 悬索桥和斜拉桥检查要点
1摇
索塔高程、塔柱倾斜度、桥面高程及梁体纵向位移是否有
异常变位;
2摇 索体异常晃动、下挠、表面破损、锈蚀等;
3摇 主梁和加劲梁按本标准 4.2.3 条和 4.2.4 条的有关内容检查;
4摇 悬索桥的锚碇及锚杆有无异常的拔动,锚头有无锈蚀破
损,锚锭(重力式、隧道式和岩锚锚锭)有无开裂、变形、积水,锚室
是否潮湿积水;
5摇 主缆、吊索及斜拉索的表面封闭、防护是否完好,有无破
损、老化;
6摇 悬索桥的索鞍是否有异常的错位、卡死、辊轴歪斜,构件是
否有锈蚀、破损,主缆跨过索鞍部分是否有挤扁现象;
7摇
悬索桥吊杆上端与主缆的索夹是否松动、移位和破损,下
端与梁连接的螺栓是否松动;
8摇
逐束检测索体是否开裂、鼓胀及变形,必要时可剥开护套
检查索内干湿和钢索的锈蚀情况,检查后应做好保护套剥开处的
防护处理;
9摇 逐个检查锚具是否渗水、锈蚀,是否有锈水流出的痕迹,周
围混凝土是否开裂,必要时可打开锚具后盖抽查锚杯内是否潮湿、
积水、锈蚀,防锈油是否结块、乳化失效;
10摇 逐个检查索端出索处钢护筒是否松动脱落、锈蚀、渗水,
抽查钢管与索套管连接处钢护筒内防水垫圈是否老化失效,筒内
是否有潮湿积水;
·10·
11摇 索塔的爬梯、检查门、工作电梯是否安全可靠,塔内的照
明系统是否完好。
4. 2. 7摇 支座检查要点
1摇 支座组件是否完整、清洁、有效,有无断裂、错位、脱空;
2摇
活动支座是否灵活,实际位移量是否正常,固定支座的锚
销是否完好;
3摇 支撑垫是否开裂、缺损、碎烂;
4摇 油毡垫层是否损坏、脱落、老化;
5摇
橡胶支座是否老化、开裂,有无过大的剪切变形或压缩变
形,各夹层钢板之间的橡胶层外凹是否均匀、脱空;
6摇
聚四氟乙烯滑板支座是否脏污、老化,储油凹坑内专用润
滑硅脂是否饱满;
7摇 盆式支座的钢构件是否出现裂纹、变形、脱焊和锈蚀,螺栓
是否剪切破坏,螺母是否缺失和松动,防尘罩是否完好;
8摇 组合式钢支座是否干涩、锈蚀,固定支座的锚栓是否紧固,
销板或销钉是否完好。
4. 2. 8摇 墩台及地基基础检查要点
1摇 墩台有无风化、水蚀、剥落、破损及裂缝;
2摇 墩台基础埋置深度是否满足洪水冲刷要求,有无过度冲刷
现象;
3摇 墩台有无下沉、滑动、倾斜等;
4摇 地下水位变化及周围开挖对墩台及地基基础的影响。
4. 2. 9摇 护坡、耳墙检查要点
1摇 是否出现冲刷、滑坍、沉陷现象;
2摇
坡顶高度是否下降,铺砌是否出现缺损状况,勾缝是否出
现脱落现象;
3摇 耳墙是否开裂,是否出现风化剥落,是否出现异常变形
情况;
·11·
4摇 行人台阶是否出现局部塌落或下陷情况。
4. 2. 10摇 安全防护设施检查要点
1摇 人行护栏检查
摇 1)人行护栏是否完整、连接可靠和破损;
摇 2)人行护栏线形是否流畅、平顺,伸缩装置是否全部贯通并
与主梁伸缩缝相对应;
摇 3)人行护栏的起、讫点和端口处是否进行端头处理。
2摇 防撞护栏检查
摇 1)防撞护栏与桥梁主体结构连接是否可靠;
摇 2)不同结构形式或不同刚度防撞护栏的衔接处是否设置过
渡段;
摇 3)防撞护栏的起、讫点端部是否做安全性处理;
摇 4)防撞护栏是否随桥梁主体设置伸缩缝,是否符合现行行
业标准《公路交通安全设施设计规范》JTG D81 的规定。
3摇 墩柱防护设施检查
摇 1)当桥梁墩柱易受到撞击时,是否设置桥梁墩柱防护设施,
并检查其防护设施类型;
摇 2) 当按规定设置刚性防撞护栏时,在迎车面是否设置防
撞垫;
摇 3)防护设施迎车面是否设置 V 类反光膜,是否加设主动发
光装置;
摇 4)通航河流桥墩是否设置助航标志、警示标志和桥墩防护
设施,其设置是否恶化通航水流条件和减小通航净宽。
4摇 限界结构防撞设施检查
摇 1)桥梁墩柱结构、主梁结构、隧道洞口入口两侧和顶部结
构、交通标志支撑结构等易受车辆撞击位置是否设置限
界结构防撞设施;
摇 2)是否按规定设置防撞限高架或警示限高架;
·12·
摇 3)限界结构防撞设施是否设置警示标志。
5摇 缓冲设施检查
摇 1)是否按规定在固定障碍物前端设置缓冲设施;
摇 2)未做安全性处理的城市桥梁防撞护栏,其上游端部是否
设置防撞垫或防撞端头;
摇 3)护栏端部和防撞端头是否设置视线诱导设施;
摇 4)防撞垫的平面布设是否与桥梁线型一致。
6摇 交通标志检查
